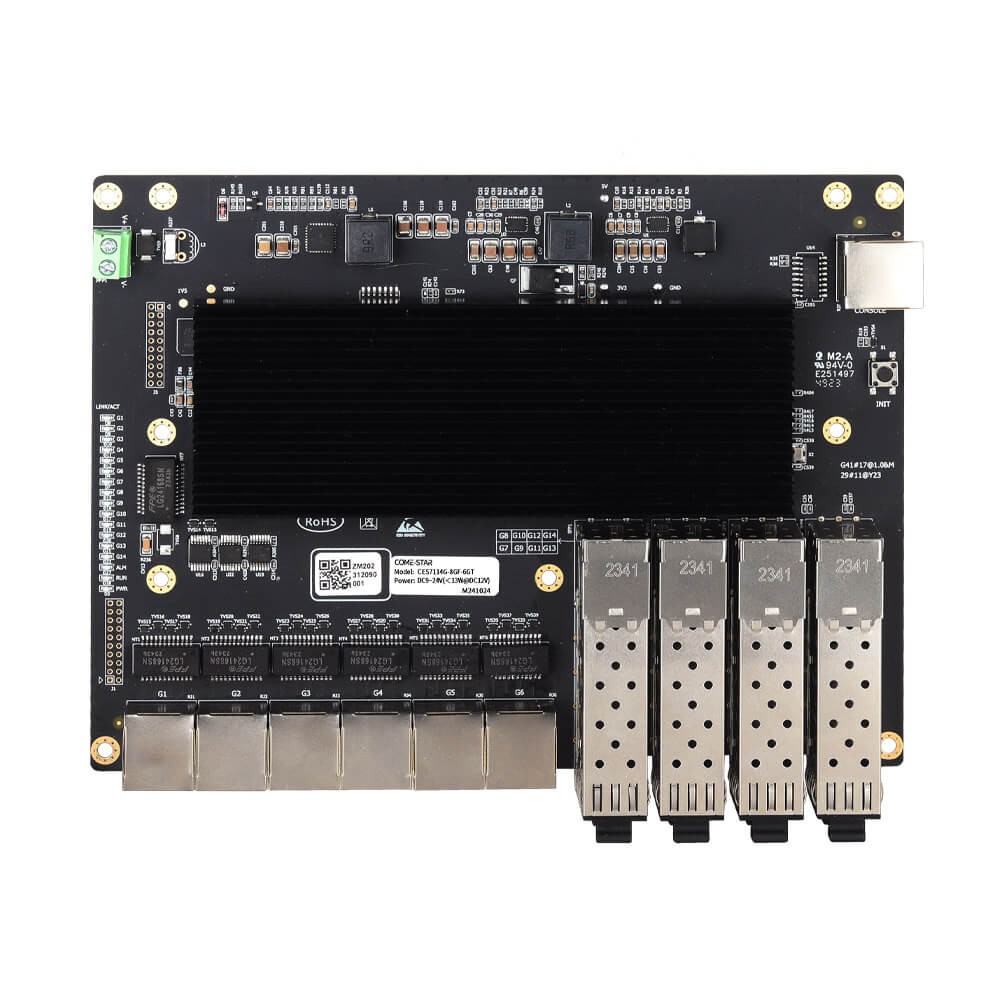

CES7114G-8GF-6GT

Switch Ethernet industrial gerenciável Gigabit com 14 portas, 8 portas SFP e 6 portas RJ45 para aplicação embarcada

Visão geral

O CES7114G-8GF-6GT é um switch Ethernet industrial Gigabit Layer 2 gerenciável, desenvolvido para aplicações que exigem alta capacidade de comunicação, integração de protocolos industriais e operação confiável em ambientes severos.

O equipamento possui 8 portas Gigabit SFP e 6 portas Gigabit RJ45, permitindo comunicação em fibra óptica e cobre com alta velocidade, baixa latência e excelente desempenho para redes industriais de médio e grande porte.

Além das interfaces Ethernet, o modelo oferece versões com portas seriais RS485 e CAN, permitindo integração direta com dispositivos industriais e conversão de protocolos como Modbus RTU/ASCII, Modbus TCP, UDP, TCP, MQTT, HTTP e WebSocket, ampliando a conectividade entre dispositivos de campo, sistemas SCADA e aplicações em nuvem

Baseado em arquitetura Store-and-Forward, o switch garante alta capacidade de processamento de dados, detecção automática de erros e comunicação estável, mesmo em ambientes com grande volume de tráfego.

Projetado com componentes de grau industrial e instalação embarcada, o equipamento opera na faixa de temperatura de –40 °C a +75 °C, sendo indicado para aplicações com interferência eletromagnética, vibração e condições severas.

Principais características

8 portas Gigabit SFP

6 portas Gigabit Ethernet RJ45

Switch industrial Layer 2 gerenciável

Comunicação 10/100/1000 Mbps

Full / half duplex

Auto MDI / MDI-X

Suporte a redundância MW-Ring, ERPS, STP/RSTP e MRP

Suporte a VLAN, QoS e SNMP

Integração com dispositivos seriais RS485 (opcional)

Integração com rede CAN (opcional)

Conversão de protocolos industriais (Modbus, MQTT, TCP/IP, UDP)

Monitoramento via DDM em módulos SFP

Suporte a IGMP Snooping e multicast

Suporte a ACL e controle de acesso

Gerenciamento via Web, Telnet e SSH

Diagnóstico de rede e monitoramento

Saída de alarme por relé

Montagem embarcada

Design compacto

Alta imunidade a interferência eletromagnética

Operação em temperatura industrial

Recursos de rede

IEEE 802.3

IEEE 802.3u

IEEE 802.3ab

IEEE 802.3z

IEEE 802.3x

IEEE 802.1Q VLAN

IEEE 802.1X autenticação

IEEE 802.1p QoS

Arquitetura Store-and-Forward

Backplane de 56 Gbps

Buffer de 4.1 Mbit

Tabela MAC 8K

Jumbo Frame até 10 KB

LACP (agregação de link)

Port mirroring

LLDP

SNMP v1/v2c/v3

RMON

QoS

ACL

Loop detection

Link diagnostics

Logs e monitoramento

Projetado para redes industriais críticas que exigem alta disponibilidade, segurança e controle.

Portas Ethernet

6 × 10/100/1000Base-T(X) RJ45

Auto negociação

Full / half duplex

Auto MDI / MDI-X

Comunicação estável e confiável

Indicado para conexão de:

CLP

IHM

SCADA

Gateways

Servidores

Computadores industriais

Dispositivos Ethernet

Portas de fibra

8 × portas 1000Base-X SFP

Compatível com módulos Gigabit

Compatível com 100Base-FX

Fibra monomodo ou multimodo

Comunicação de longa distância

Alta imunidade a interferência eletromagnética

Indicado para backbone industrial e redes ópticas.

Interface serial (opcional)

4 × portas RS485

Baud rate de 600 bps a 460800 bps

Configuração de bits, paridade e stop

Resistência de terminação configurável

Suporte a:

Modbus RTU / ASCII

Conversão para Modbus TCP

UDP / TCP

MQTT

WebSocket

Comunicação serial para Ethernet

Interface CAN (opcional)

2 × interfaces CAN

Baud rate de 5 kbps a 1000 kbps

Modos Normal, Loopback e Monitor

Filtro de ID CAN

Suporte a:

Conversão CAN para Ethernet

TCP / UDP / MQTT

Modbus TCP

Comunicação com sistemas industriais e IoT

Alimentação

Entrada DC 9 ~ 24 V

Proteção contra inversão de polaridade

Proteção contra sobrecorrente

Consumo ≤ 13 W

Conexão por borne industrial

Ideal para aplicações embarcadas com alimentação segura.

Construção industrial

Design compacto para instalação embarcada

Carcaça industrial de alta resistência

Alta imunidade a interferência eletromagnética

Proteção contra ESD, surge e EFT

Operação contínua em ambientes severos

Normas EMC

IEC 61000-4-2

IEC 61000-4-4

IEC 61000-4-5

Aplicações

Indicado para:

Automação industrial

Redes industriais gerenciáveis

SCADA

Telemetria

Energia e utilidades

Saneamento

Transporte inteligente

Cidades inteligentes

Fábricas automatizadas

Indústria 4.0

Infraestrutura crítica

Ideal para integração com:

CLP

IHM

Gateways

Sistemas SCADA

Redes em fibra óptica

Dispositivos seriais RS485

Redes CAN

Plataformas IoT e nuvem

Especificações principais

Característica Descrição

Modelo CES7114G-8GF-6GT

Tipo Switch Ethernet industrial gerenciável

Portas 8 SFP + 6 RJ45

Velocidade Gigabit

Backplane 56 Gbps

MAC 8K

Buffer 4.1 Mbit

Jumbo Frame até 10 KB

Gerenciamento Web, SNMP, Telnet, SSH

Redundância MW-Ring, ERPS, STP/RSTP, MRP

Interfaces adicionais RS485 e CAN (opcional)

Alimentação DC 9~24V

Montagem Embarcado

Temperatura -40 ~ +75 °C

Material Industrial
