Iluminador de painel e indicador de porta aberta - SW3301

Baixe a folha de dados do produto

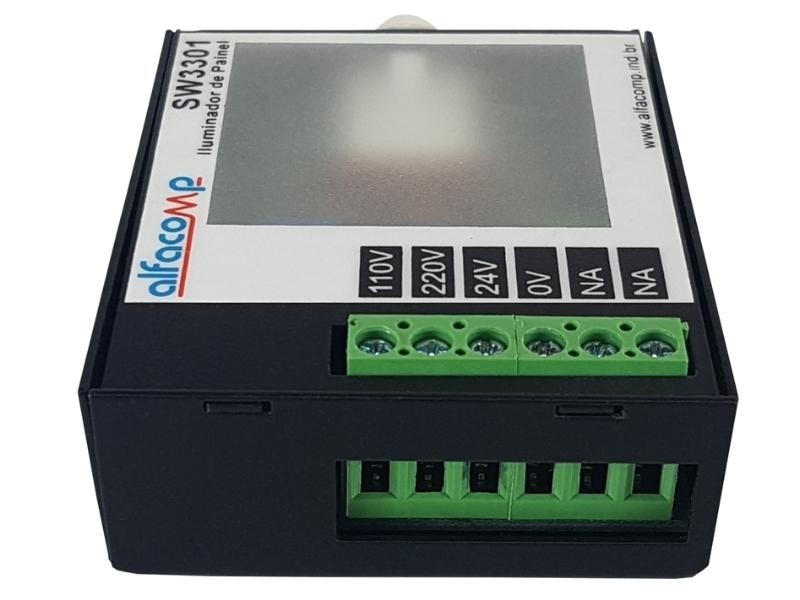

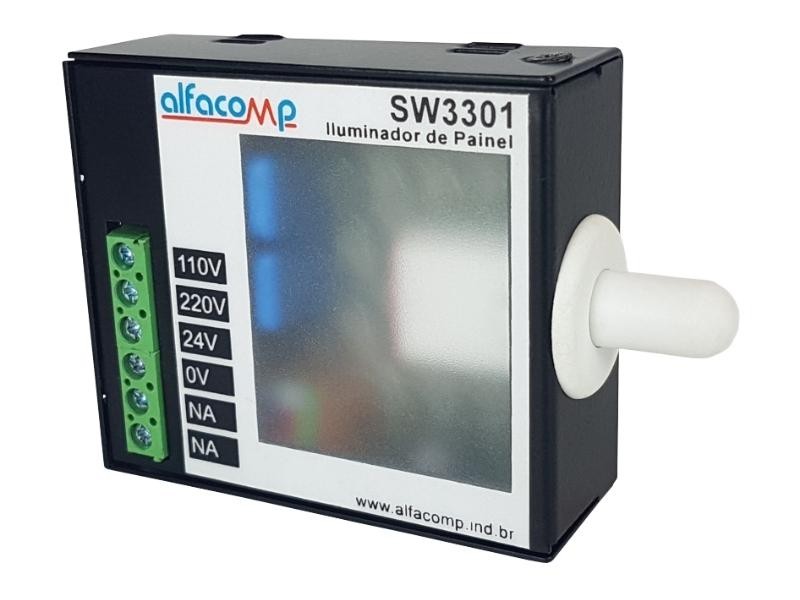

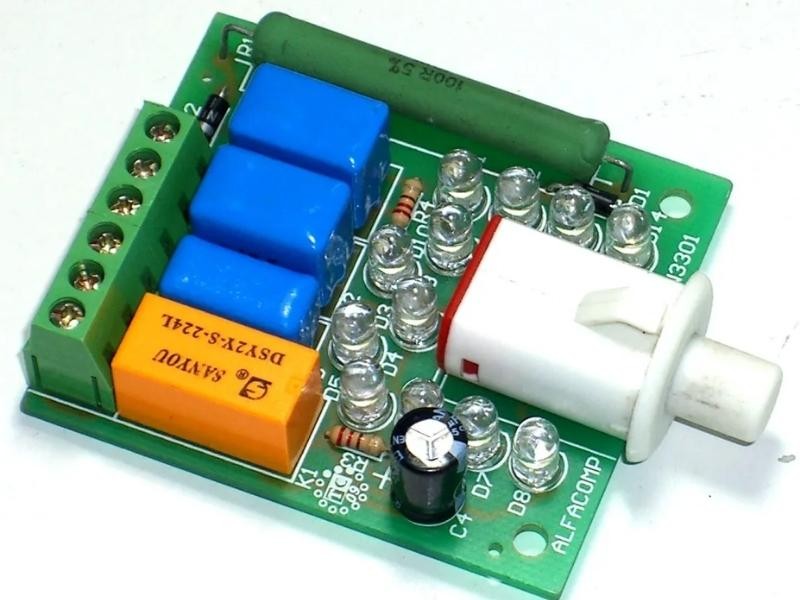

Iluminador e Sinalizador de Painel Alfacomp SW3301

O SW3301 é um módulo compacto desenvolvido para iluminação interna de painéis elétricos e para sinalização automática de porta aberta, integrando também a função de chave fim de curso em um único dispositivo.

Seu design otimizado e sua flexibilidade de alimentação tornam o SW3301 uma solução prática e confiável para quadros de automação, comando e distribuição.

Funções integradas

O SW3301 reúne três funcionalidades essenciais para segurança e operação de painéis industriais:

• Iluminação interna de painéis compactos

Garante visibilidade adequada para inspeções, manutenções e ajustes.

• Sinalização de porta aberta

Permite monitorar o estado da porta do painel, aumentando a segurança do operador.

• Chave fim de curso (NF)

Ao abrir a porta, a chave é liberada, acionando automaticamente a iluminação e comutando o contato auxiliar.

A lógica de funcionamento é simples e robusta:

Porta fechada → chave pressionada (contato NA aberto)

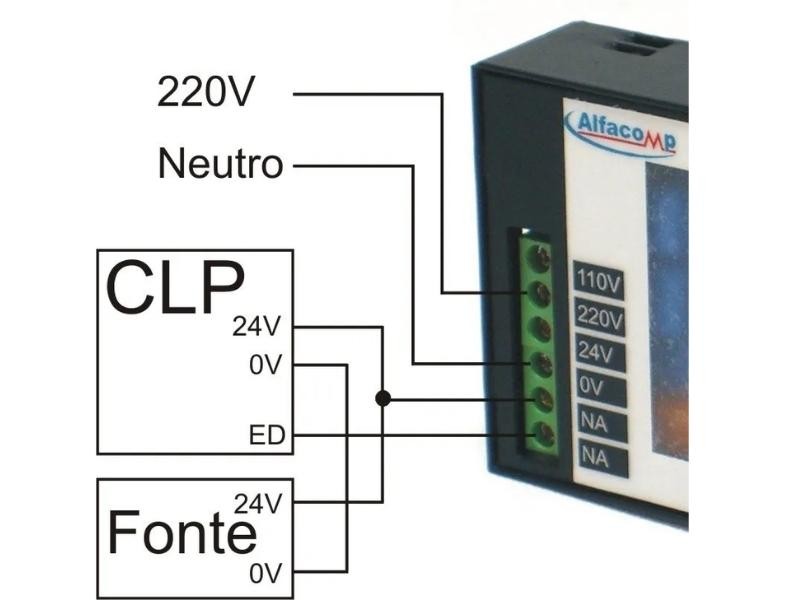

Porta aberta → chave liberada → luz acende e o contato NA do conector é fechado, podendo ser enviado para uma entrada digital de CLP para geração de alarmes ou eventos no supervisório.

Características elétricas

O SW3301 pode ser alimentado por múltiplas tensões, oferecendo flexibilidade para diferentes tipos de painel:

• 24 VCC
• 110 VCA
• 220 VCA

Essa versatilidade facilita o uso em quadros de automação, distribuição e painéis compactos utilizados em diversas indústrias.

Aplicações

• Iluminação interna de painéis de automação e comando
• Monitoramento de porta aberta para segurança elétrica
• Sinalização de acesso para sistemas supervisórios (CLP/SCADA)
• Quadros compactos e áreas com baixa visibilidade

Instalação

A instalação é simples e direta:

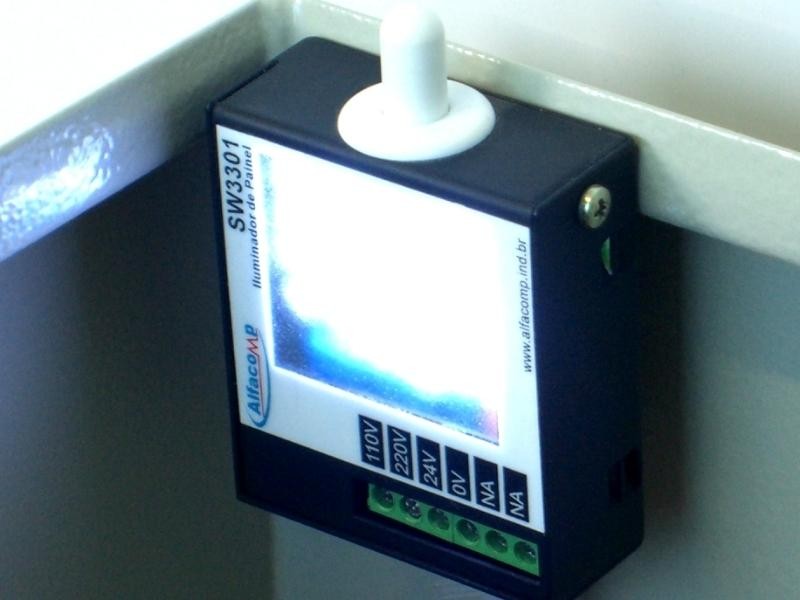

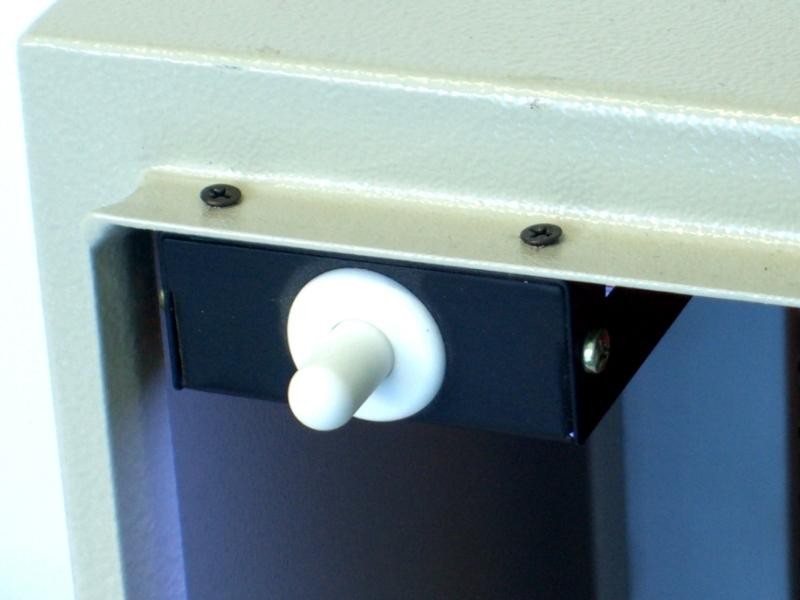

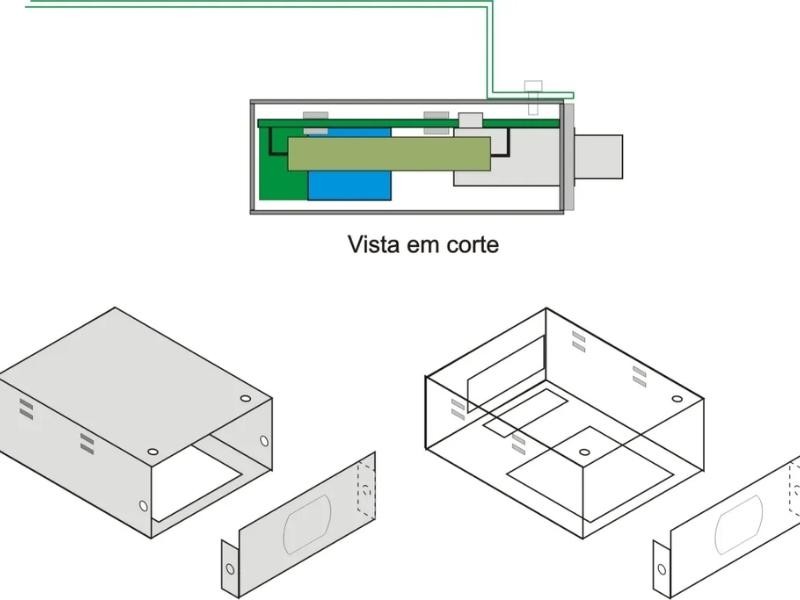

• O módulo deve ser aparafusado à borda interna do quadro, conforme ilustração.
• O SW3301 possui dois furos com rosca M3, o que facilita a fixação em diferentes modelos de painéis.

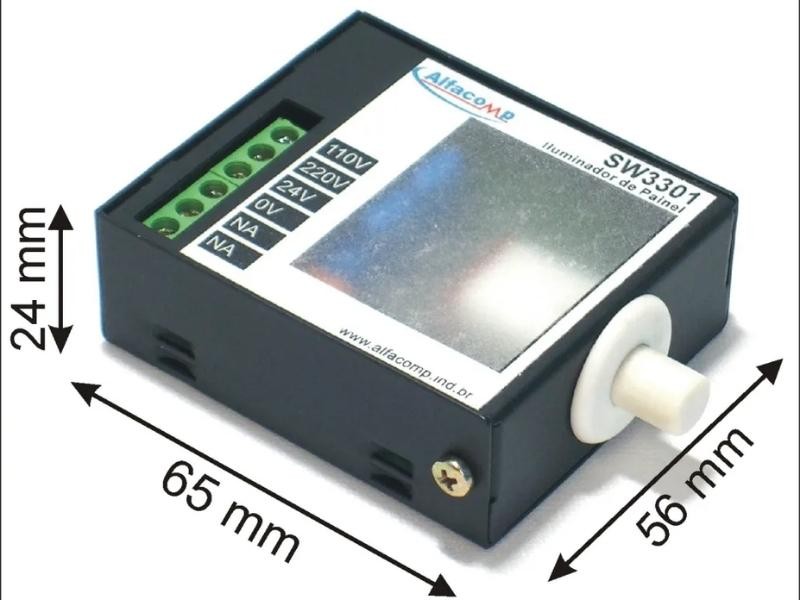

• Seu formato compacto permite instalação mesmo em quadros reduzidos, sem interferir na disposição interna dos componentes.

Especificações Técnicas - Equipamento de Iluminação
