XBOX – Gateway IoT – Unidade remota de telemetria com IOs digitais

Baixe o Catálogo Geral Haiwell

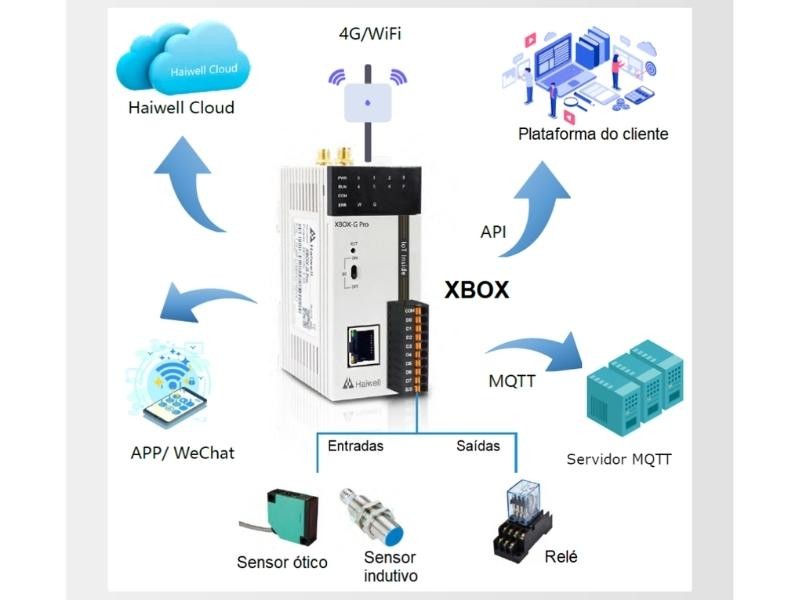

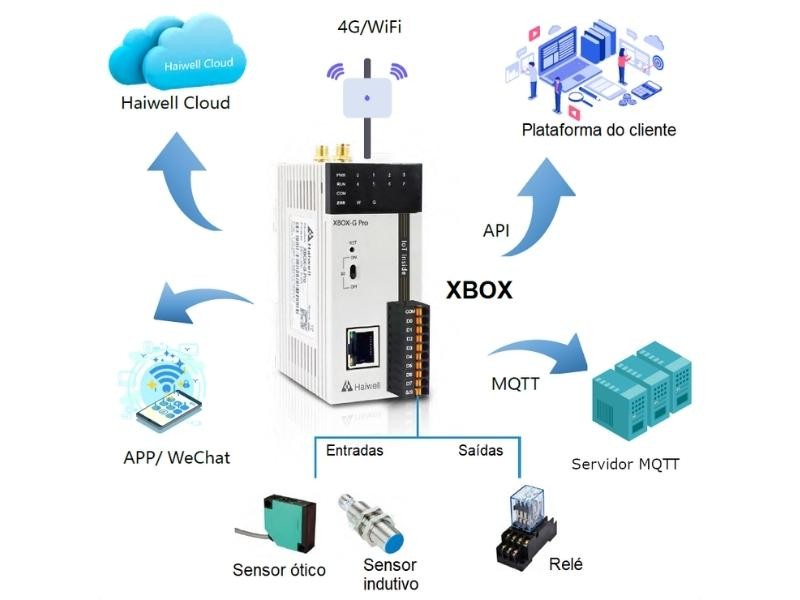

Além de possuir a porta Ethernet e funcionar como um CLP+IHM, o XBOX é dotado de pontos de E/S configuráveis e realiza coleta e transmissão de dados em tempo real. O XBOX pode se conectar à plataforma Haiwell IoT Cloud por meio de WiFi/Ethernet/4G de várias formas, pode enviar dados para o servidor Cloud e ser configurado e gerenciado remotamente por meio da plataforma IoT.

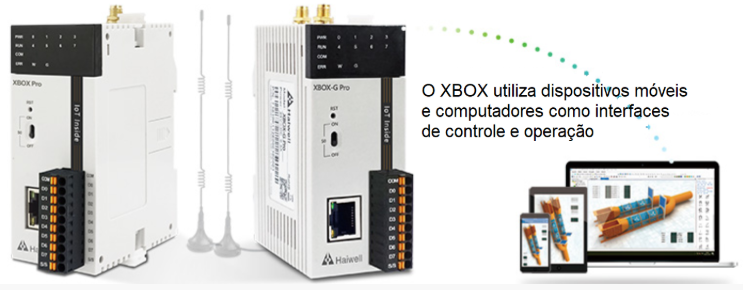

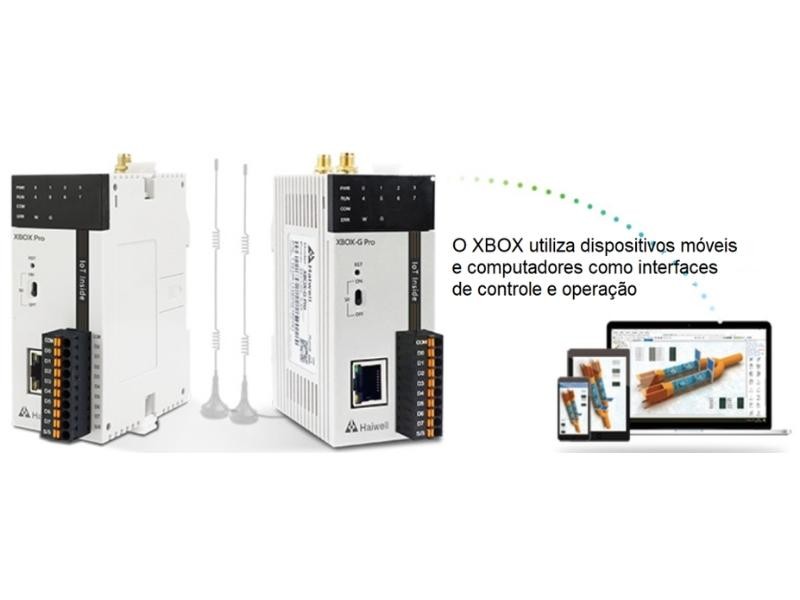

Com o aplicativo Haiwell APP e WeChat, você pode monitorá-lo remotamente, visualizar dados históricos e receber informações de alarme. O XBOX permite consultar dados conectando-se à plataforma desenvolvida pelo usuário por meio da interface da API, conecta-se à servidores por MQTT para realizar a transmissão e armazenamento de dados.

Características básicas do Gateway IoT XBOX

8 pontos de IO digital configuráveis;
O usuário pode utilizar o celular como IHM;
API Web incorporada, permitindo controle e monitoração via protocolo HTTP;
Permite configuração de telas e integração com diversas redes de monitoração;
Permite integração com plataformas IoT de terceiros como Alibaba Cloud, Amazon, Google, etc.
Função 3 em 1 (IHM + RTU + Gateway). Opera via APP e PC;
Gerência via Haiwell Cloud SCADA;
Mecanismo Haiwell Cloud integrado;
Comunicação com a rede Haiwell Cloud via Ethernet/Wi-Fi/4G;
Chave A/B de segurança incorporada;
Suporta acesso remoto, controle por nuvem e por dispositivos móveis. Não há necessidade de desenvolver a interface de controle remoto duas vezes, todos os projetos são desenvolvidos de uma só vez. O que você vê é o que você obtém em todas as telas (Celular/PC/TV/Tablet, etc.);
Suporta protocolo MQTT, pode ser conectado ao servidor de banco de dados/ERP/MES etc. Relatório ativo, suporte a milhões de terminais de rede simultânea.

Especificações Técnicas - Modelos XBOX

Especificações Técnicas

Modelo	Memória	Portas I/O	LAN	COM	WIFI	Rede	Dimensões (mm)
XBOX	2G+256M	8 DI	1	1	Sim		40×95×65
XBOX-G	2G+256M	8 DI	1	1	Sim	China 4G	40×95×65
XBOX-E	2G+256M	8 DI	1	1	Sim	Global 4G	40×95×65
XBOX Pro	2G+256M	8 DI/DO, configurável	1	1	Sim		40×95×65
XBOX-G Pro	2G+256M	8 DI/DO, configurável	1	1	Sim	China 4G	40×95×65
XBOX-E Pro	2G+256M	8 DI/DO, configurável	1	1	Sim	Global 4G	40×95×65

Especificações Técnicas - Modelos XBOX

Especificações Técnicas

Item	XBOX	XBOX-G	XBOX-E	XBOX Pro	XBOX-G Pro	XBOX-E Pro
Software	Haiwell Cloud SCADA	Haiwell Cloud SCADA	Haiwell Cloud SCADA	Haiwell Cloud SCADA	Haiwell Cloud SCADA	Haiwell Cloud SCADA
Alimentação Entrada	24 VCC ± 20%	24 VCC ± 20%	24 VCC ± 20%	24 VCC ± 20%	24 VCC ± 20%	24 VCC ± 20%
Consumo	＜ 5W	＜ 5W	＜ 5W	＜ 5W	＜ 5W	＜ 5W
Proteção	Protegido contra surtos	Protegido contra surtos	Protegido contra surtos	Protegido contra surtos	Protegido contra surtos	Protegido contra surtos
Isolação	500 VCA	500 VCA	500 VCA	500 VCA	500 VCA	500 VCA
Temperatura e umidade	Temperatura de operação: 0 ~ + 55 ℃ , Temperatura de armazenamento: – 25 ~ 70 ℃, Umidade: 5 ~ 95% não condensante	Temperatura de operação: 0 ~ + 55 ℃ , Temperatura de armazenamento: – 25 ~ 70 ℃, Umidade: 5 ~ 95% não condensante	Temperatura de operação: 0 ~ + 55 ℃ , Temperatura de armazenamento: – 25 ~ 70 ℃, Umidade: 5 ~ 95% não condensante	Temperatura de operação: 0 ~ + 55 ℃ , Temperatura de armazenamento: – 25 ~ 70 ℃, Umidade: 5 ~ 95% não condensante	Temperatura de operação: 0 ~ + 55 ℃ , Temperatura de armazenamento: – 25 ~ 70 ℃, Umidade: 5 ~ 95% não condensante	Temperatura de operação: 0 ~ + 55 ℃ , Temperatura de armazenamento: – 25 ~ 70 ℃, Umidade: 5 ~ 95% não condensante
Vibração	10~57 Hz amplitude 0,075 mm, 57Hz a 150Hz aceleração 1G, X, Y, Z 10 vezes nos 3 eixos	10~57 Hz amplitude 0,075 mm, 57Hz a 150Hz aceleração 1G, X, Y, Z 10 vezes nos 3 eixos	10~57 Hz amplitude 0,075 mm, 57Hz a 150Hz aceleração 1G, X, Y, Z 10 vezes nos 3 eixos	10~57 Hz amplitude 0,075 mm, 57Hz a 150Hz aceleração 1G, X, Y, Z 10 vezes nos 3 eixos	10~57 Hz amplitude 0,075 mm, 57Hz a 150Hz aceleração 1G, X, Y, Z 10 vezes nos 3 eixos	10~57 Hz amplitude 0,075 mm, 57Hz a 150Hz aceleração 1G, X, Y, Z 10 vezes nos 3 eixos
Impacto	15G, 11 ms, X, Y, Z, 6 vezes nos 3 eixos	15G, 11 ms, X, Y, Z, 6 vezes nos 3 eixos	15G, 11 ms, X, Y, Z, 6 vezes nos 3 eixos	15G, 11 ms, X, Y, Z, 6 vezes nos 3 eixos	15G, 11 ms, X, Y, Z, 6 vezes nos 3 eixos	15G, 11 ms, X, Y, Z, 6 vezes nos 3 eixos
Isolação	500 VCCC entre os terminais CA e GND, 5M Ω ou mais	500 VCCC entre os terminais CA e GND, 5M Ω ou mais	500 VCCC entre os terminais CA e GND, 5M Ω ou mais	500 VCCC entre os terminais CA e GND, 5M Ω ou mais	500 VCCC entre os terminais CA e GND, 5M Ω ou mais	500 VCCC entre os terminais CA e GND, 5M Ω ou mais
Proteção	Os módulos são submetidos a teste de spray salgado por 48 horas	Os módulos são submetidos a teste de spray salgado por 48 horas	Os módulos são submetidos a teste de spray salgado por 48 horas	Os módulos são submetidos a teste de spray salgado por 48 horas	Os módulos são submetidos a teste de spray salgado por 48 horas	Os módulos são submetidos a teste de spray salgado por 48 horas
Refrigeração	Convecção natural do ar	Convecção natural do ar	Convecção natural do ar	Convecção natural do ar	Convecção natural do ar	Convecção natural do ar
Memória	Flash 2G, RAM 256MB	Flash 2G, RAM 256MB	Flash 2G, RAM 256MB	Flash 2G, RAM 256MB	Flash 2G, RAM 256MB	Flash 2G, RAM 256MB
Porta COM	1 porta isolada RS232/RS485	1 porta isolada RS232/RS485	1 porta isolada RS232/RS485	1 porta isolada RS232/RS485	1 porta isolada RS232/RS485	1 porta isolada RS232/RS485
Porta Ethernet	1 * 10/100 Base-Tx	1 * 10/100 Base-Tx	1 * 10/100 Base-Tx	1 * 10/100 Base-Tx	1 * 10/100 Base-Tx	1 * 10/100 Base-Tx
Reset por hardware	Incluído	Incluído	Incluído	Incluído	Incluído	Incluído
Chave S0	Um polo e duas posições	Um polo e duas posições	Um polo e duas posições	Um polo e duas posições	Um polo e duas posições	Um polo e duas posições
WIFI	Sim	Sim	Sim	Sim	Sim	Sim
4G	–	China 4G	Global 4G	–	China 4G	Global 4G
SIM Card	–	1 interface Micro SIM Card	1 interface Micro SIM Card	–	1 interface Micro SIM Card	1 interface Micro SIM Card
Portas IO	8 entradas digitais	8 IOs configuráveis (entrada/saída)	8 IOs configuráveis (entrada/saída)	8 IOs configuráveis (entrada/saída)	8 IOs configuráveis (entrada/saída)	8 IOs configuráveis (entrada/saída)
Dimensões	40mm×95mm×65mm	40mm×95mm×65mm	40mm×95mm×65mm	40mm×95mm×65mm	40mm×95mm×65mm	40mm×95mm×65mm
Gabinete	ABS de engenharia (retardo a chama: grau 94V0, certificado ROHS)	ABS de engenharia (retardo a chama: grau 94V0, certificado ROHS)	ABS de engenharia (retardo a chama: grau 94V0, certificado ROHS)	ABS de engenharia (retardo a chama: grau 94V0, certificado ROHS)	ABS de engenharia (retardo a chama: grau 94V0, certificado ROHS)	ABS de engenharia (retardo a chama: grau 94V0, certificado ROHS)
RoHS	Certificado	Certificado	Certificado	Certificado	Certificado	Certificado
