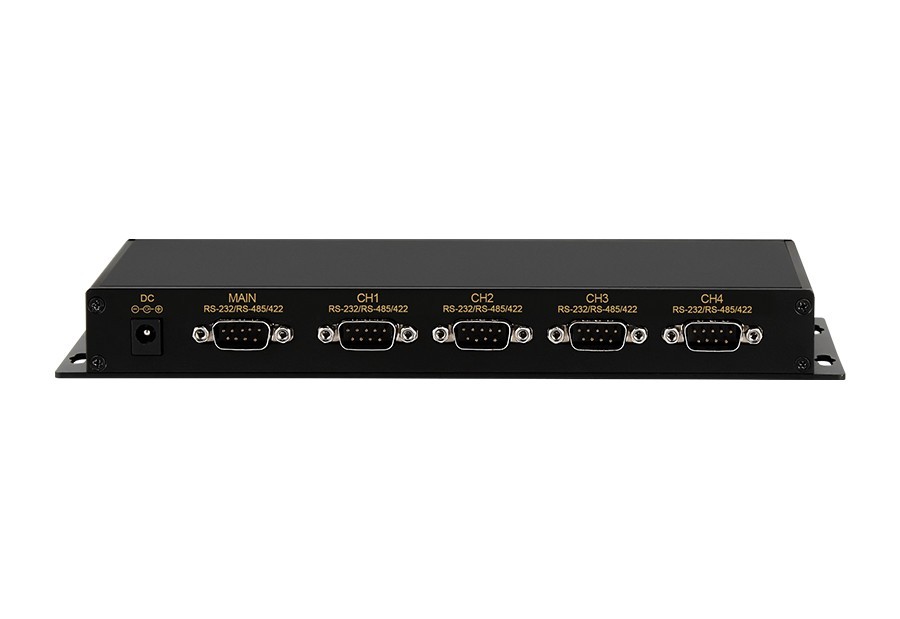

CSE485-HUB4

Conversor HUB serial industrial com isolação total RS232/RS485/RS422 com 1 porta master e 4 portas slave

Visão geral

O CSE485-HUB4 é um conversor HUB serial industrial com isolação total entre portas, desenvolvido para aplicações críticas que exigem alta confiabilidade, proteção elétrica e flexibilidade de comunicação entre diferentes padrões seriais.

O equipamento permite a conversão bidirecional entre:

1 porta master RS232/RS485/RS422

4 portas slave RS232/RS485/RS422

Isso possibilita a integração de múltiplos dispositivos com diferentes protocolos seriais em uma única arquitetura organizada e confiável.

Diferente dos HUBs convencionais, o CSE485-HUB4 possui isolação óptica independente entre master ↔ slaves e entre slave ↔ slave, garantindo máxima proteção contra ruídos, surtos e diferenças de potencial.

Além disso, permite a criação de uma topologia em estrela, substituindo a estrutura tradicional em barramento e simplificando significativamente o layout da rede.

Opera na faixa de temperatura de -40°C a +85°C, sendo indicado para ambientes industriais severos e aplicações críticas.

Principais características

1 porta master RS232/RS485/RS422 + 4 portas slave

HUB serial industrial com isolação total

Conversão bidirecional transparente

Suporte multi-protocolo (RS232 / RS485 / RS422)

Isolação independente entre portas (master/slave e slave/slave)

Controle automático de direção RS485

Encaminhamento automático sem atraso

Tolerância a falhas entre dispositivos

Proteção ESD até 15 kV

Proteção contra surtos até 600 W/ms

Suporte a até 4 × 128 dispositivos

Plug & Play

Montagem em parede

Operação em temperatura industrial

Interface serial

Padrão: EIA RS232, RS485 e RS422

1 × porta master RS232/485/422

4 × portas slave RS232/485/422

Sinais suportados

TX+, RX+

TX-, RX-

TX, RX

GND

Conexão via DB9

Taxa de transmissão

300 bps até 115.200 bps

Distância de transmissão

Até 1.2 km (a 19.200 bps)

Distâncias menores para velocidades mais altas

Capacidade de rede

Até 128 nós por porta RS485/RS422

Total até 512 dispositivos (4 × 128)

Funcionalidades

Conversão transparente de dados

Controle automático de fluxo RS485

Encaminhamento sem atraso

Expansão de rede serial

Isolação completa entre portas

Alta imunidade a interferência

Alimentação

Entrada DC 5 V

Consumo < 2 W

Conector tipo DC

Proteções elétricas

Isolação óptica total entre portas

Proteção ESD: até 15 kV

Proteção contra surtos: até 600 W/ms

Construção industrial

Instalação em parede

Design robusto

Dissipação térmica sem ventilador

Ambiente de operação

Temperatura: -40°C a +85°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Integração de múltiplos protocolos seriais

Automação industrial crítica

SCADA e telemetria

Integração de CLPs e dispositivos legados

Controle de acesso

Sistemas de ponto e presença

Câmeras PTZ

Sistemas de estacionamento

Distribuição de comunicação serial

Ambientes com alto ruído elétrico

Especificações principais

Característica Descrição

Modelo CSE485-HUB4

Tipo HUB serial industrial com isolação total

Portas 1 master + 4 slave

Protocolos RS232 / RS485 / RS422

Velocidade até 115.200 bps

Distância até 1.2 km

Capacidade até 4 × 128 nós

Isolação total entre portas

Proteção ESD 15 kV

Alimentação DC 5V

Consumo < 2 W

Montagem Parede

Temperatura -40 ~ +85 °C
