O módulo Alfacomp SS2701 protege canais analógicos contra surtos elétricos causados por sobretensões na fiação de campo. Incorpora dois circuitos independentes de proteção: um para a alimentação em 24V e outro para o canal analógico. Único do mercado dotado de fusíveis rearmáveis (PTC), substitui com vantagens de custo, espaço e tempo de montagem um arranjo de dois protetores, dois fusíveis e 4 bornes.

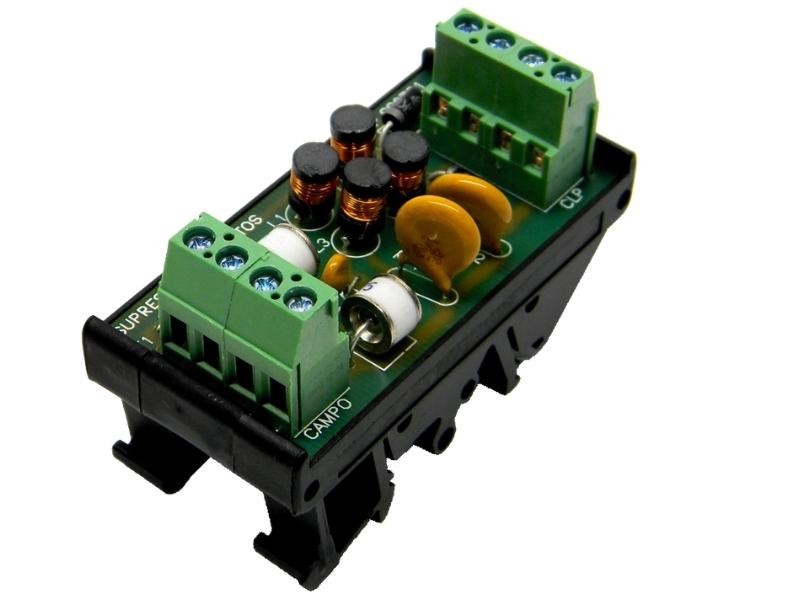

Montado em circuito impresso e alojado em suporte plástico para fixação em trilho DIN, cada circuito é dotado de fusível, centelhador a gás, varistor de óxido metálico, diodo supressor e indutores.
| Especificação | Detalhe |
|---|---|
| Tensão nominal de operação | 24 VCC |
| Corrente máxima — saída 24V (PTC) | 1 A |
| Corrente máxima — entrada de sinal analógico (PTC) | 50 mA |
| Resistência máxima | 2,5 ohm |
| Tensão de atuação — centelhador a gás | 75V / 10 kA |
| Tensão de atuação — varistor de óxido metálico | 33V |
| Tensão de atuação — Transorb saída 24V | 30V |
| Tensão de atuação — Transorb entrada de sinal | 13V |
| Temperatura de armazenagem | -25 °C a +85 °C |
| Temperatura de operação | -25 °C a +60 °C |
| Frequência máxima (-3 dB / impedância de carga) | 500 kHz / 240 ohm |
| Capacidade de descarga típica (8/20 μs) | 10 kA |
| Tensão de supressão — pulso de 1 kV/μs na entrada | 40V |
| Potência de absorção do Transorb por 1 ms | 600W |
| Tempo de resposta do Transorb | Menor que 5 ps |
| Corrente de fuga | 1 μA |
| Dimensões | Altura 70 × Largura 35 × Profundidade 40 mm |

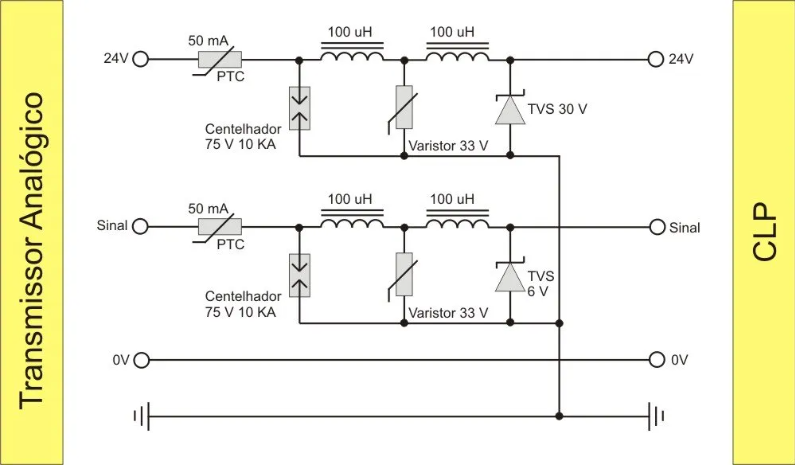

O diagrama abaixo apresenta o circuito de proteção. Tanto o circuito de alimentação em 24V quanto a linha do sinal analógico são protegidos por circuitos independentes. Os indutores amortecem os picos de tensão para que os dispositivos absorvedores tenham mais tempo de atuar.
Classes de proteção — norma IEC 37A

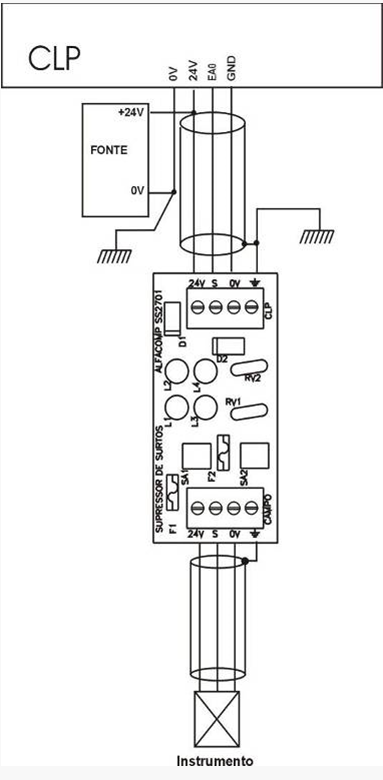

Instalado na régua de bornes do quadro do CLP, recebe do campo o cabo do instrumento e serve de interface direta entre o canal analógico do CLP e o instrumento.
