Em aplicações onde as distâncias são grandes ou o uso de cabos seriais é difícil, ou até impossível, considere a utilização de rádios modem para a comunicação de dados entre dispositivos que utilizam interface serial RS232 ou RS485 com velocidades entre 1.200 e 115.200 bps, ou interface Ethernet, em distâncias de dezenas de metros até 80 km.

Utilize rádios modem nas faixas de 900 MHz e 2.4 GHz para comunicação em até 60 km com visada, com dispensa de licenciamento dos pontos na Anatel.

Utilize rádios modem canalizados em frequências de 140 MHz a 470 MHz para comunicação em até 80 km e sem visada. Esses necessitam de projeto de utilização junto à Anatel.


Cálculo de rádio enlace para rádio modem

Uma abordagem prática voltada para sistemas de automação, telemetria e SCADA. O cálculo de rádio enlace avalia a viabilidade de comunicação entre dois pontos. Utilizar rádio modem para comunicar equipamentos que se comunicam serialmente é mais fácil do que parece.

Cálculo de rádio enlace

Componentes básicos de um rádio enlace

Podemos definir como rádio enlace o conjunto de equipamentos necessários para estabelecer comunicação por rádio entre dois pontos. Os elementos básicos para a implementação de um rádio enlace são:

Componentes do rádio enlace

Estação transmissora

  • Rádio transmissor
  • Linha de transmissão da estação transmissora
  • Antena transmissora

Estação receptora

  • Meio de propagação
  • Antena receptora
  • Linha de transmissão da estação receptora
  • Rádio receptor

Comportamento da energia ao longo do percurso

Desde a saída do transmissor até a chegada no receptor, o sinal sofre atenuações e ganhos. A intensidade do sinal sofre as seguintes alterações ao longo do percurso:

  • Perda no cabo do transmissor;
  • Ganho na antena transmissora;
  • Perda no espaço livre;
  • Ganho na antena receptora;
  • Perda no cabo do receptor.

As intensidades, perdas e ganhos são representados em decibel (dB).

Comportamento do sinal ao longo do percurso

A escala logarítmica

O dB é uma escala utilizada para representar a relação entre duas potências. As unidades de referência usuais nos sistemas de rádio são:

Unidades

  • dBW – relação entre uma dada potência e a unidade de 1W;
  • dBm – relação entre uma dada potência e a unidade de 1mW;
  • dBi – relação entre o ganho de uma antena e o ganho do irradiador isotrópico.

Exemplo prático

  • Potência de 0,001 mW convertida para dBm:
  • 10 log (0,001 mW / 1 mW) = –30 dBm
Fórmula de cálculo em dB

Cálculo de rádio enlace

Dizemos que um enlace é viável se a intensidade calculada do sinal recebido é maior do que o nível de sensibilidade do receptor, guardada a margem de segurança.

Fórmula do sinal recebido
  • Tx – Potência de saída do rádio transmissor (dBm);
  • Pt – Perda por atenuação no cabo da antena transmissora (dB);
  • Gt – Ganho na antena transmissora (dBi);
  • Ao – Atenuação no espaço livre (dB);
  • Gr – Ganho da antena receptora (dBi);
  • Pr – Perda por atenuação no cabo da antena receptora (dB);
  • RX – Sinal recebido (dBm).

Atenuação no espaço livre

Uma onda eletromagnética propagando-se no espaço sofre atenuação contínua. A intensidade é inversamente proporcional ao quadrado da distância — quando a distância dobra, o sinal diminui para um quarto do valor.

Atenuação no espaço livre

Variáveis da fórmula

  • D = distância em metros;
  • λ = comprimento de onda (m) = 300 / frequência (MHz);
  • Ao = atenuação do espaço livre (dB).

Fórmulas

Fórmula de atenuação
Fórmula alternativa

Potência Efetivamente Irradiada (ERP)

A Potência Efetivamente Irradiada (ERP) por uma estação transmissora é calculada conforme a fórmula abaixo. O valor da ERP é importante na análise para enquadramento das estações às normas da Anatel.

Fórmula ERP

Perda por obstrução da primeira zona de Fresnel

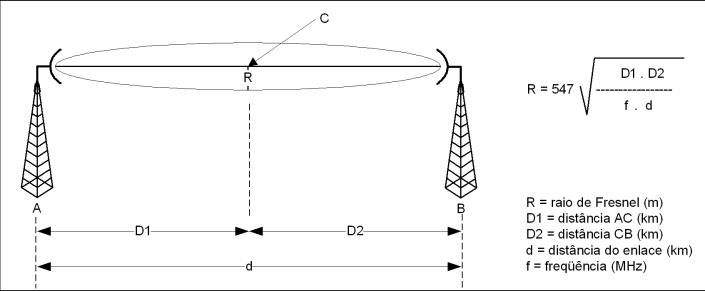

A energia transportada de uma antena transmissora até uma receptora é contida em elipsóides concêntricos chamados zonas de Fresnel. Não há perda por obstrução quando não existem obstáculos dentro da primeira zona. Essa avaliação é feita levantando-se o perfil do terreno entre as duas estações com auxílio de mapas cartográficos.

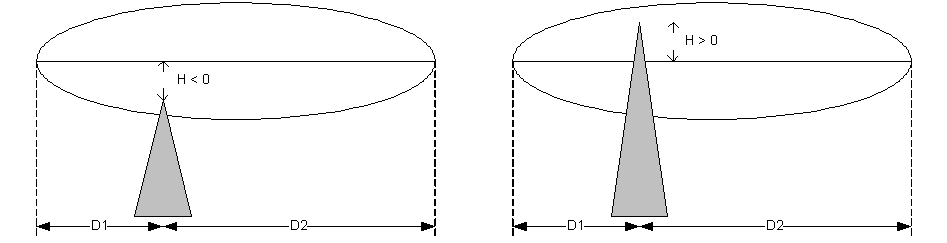

Zona de Fresnel

Perdas ocasionadas por obstruções conhecidas como gume de faca são calculadas com base no percentual de liberação da primeira zona de Fresnel:

Fórmula de perda por obstrução Índice de liberação do raio de Fresnel Tabela de Fresnel

Ondas eletromagnéticas

A energia enviada pelas antenas é transportada por ondas eletromagnéticas, compostas por campos elétricos e magnéticos variáveis que se propagam no vácuo à velocidade de 300.000 km/s. A maneira como os campos se orientam no espaço é chamada polarização.

Conceitos fundamentais

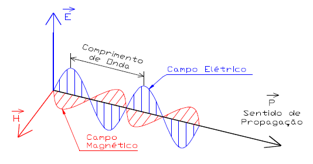

  • Conceito: perturbação física composta por campo elétrico (E) e magnético (H) variáveis no tempo, perpendiculares entre si.
  • Frequência: número de oscilações por unidade de tempo (Hz).
  • Comprimento de onda: distância percorrida pela onda durante um ciclo.

Polarização

  • Horizontal: campo elétrico paralelo à superfície da Terra.
  • Vertical: campo elétrico perpendicular à superfície da Terra.
Polarização de antenas
Fórmula comprimento de onda

Antenas

Antenas são dispositivos capazes de transmitir e captar ondas eletromagnéticas nas faixas de radiofrequência. Os comprimentos e a disposição dos elementos dependem das frequências de operação desejadas.

Antena Yagi–Uda

  • Concebida em 1926 por Shintaro Uda e Hidetsugu Yagi;
  • Composta por refletor, dipolo e um ou mais diretores;
  • Polarização vertical, comum em telemetria;
  • Ganhos de 3 a mais de 20 dBi.

Antena omnidirecional

  • Concepção colinear;
  • Irradia com a mesma intensidade em todas as direções do plano horizontal;
  • Polarização naturalmente vertical;
  • Ganhos de 2 a 10 dBi.
Antena Yagi Antena omnidirecional

Diagrama de irradiação, diretividade e ganho

O diagrama de irradiação é a representação gráfica da distribuição da energia eletromagnética no espaço. Os resultados são normalizados: ao máximo sinal recebido é dado o valor de 0 dB.

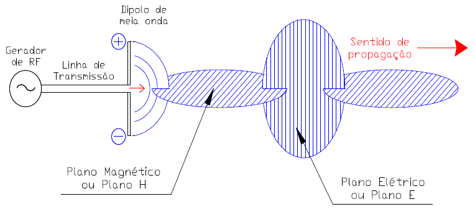

Polarização vertical: o plano elétrico é perpendicular à superfície da Terra, enquanto o plano magnético é paralelo.

Ângulo de meia potência: definido pelos pontos onde a potência equivale à metade da irradiada na direção principal (–3 dB = 50% de potência).

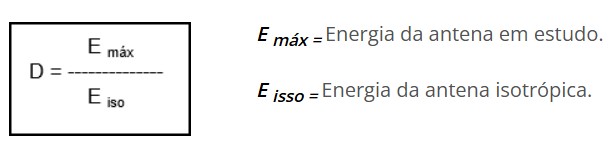

Diretividade: relação entre o campo irradiado na direção de máxima irradiação e o campo gerado por uma antena isotrópica com a mesma potência.

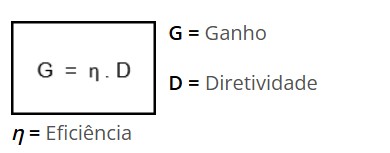

Ganho: produto da eficiência pela diretividade. A eficiência normalmente está entre 90% e 95%.

Polarização de antenas

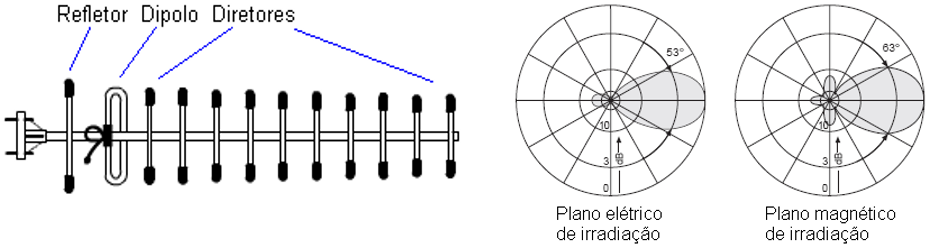

Diagrama de irradiação Ângulo de meia potência Diretividade Ganho de antena

Cabos, conectores e protetores contra surto

Linha de transmissão é uma linha com dois ou mais condutores isolados por um dielétrico, cuja finalidade é fazer com que uma onda eletromagnética se propague de modo guiado com a menor perda possível. Os cabos coaxiais são os mais utilizados em aplicações de telemetria.

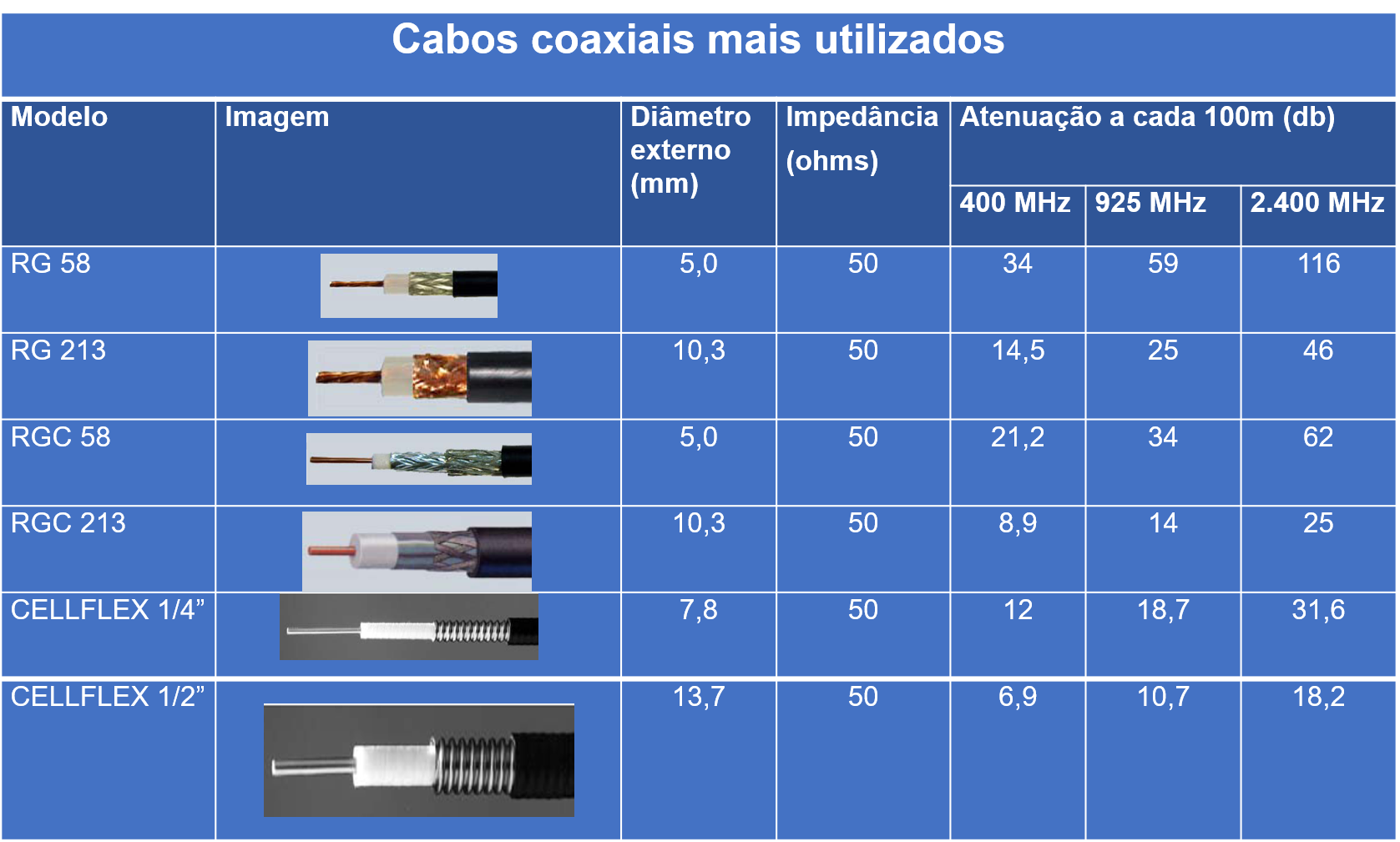

Cabos coaxiais

A tabela a seguir apresenta alguns dos conectores mais utilizados nas aplicações de telemetria:

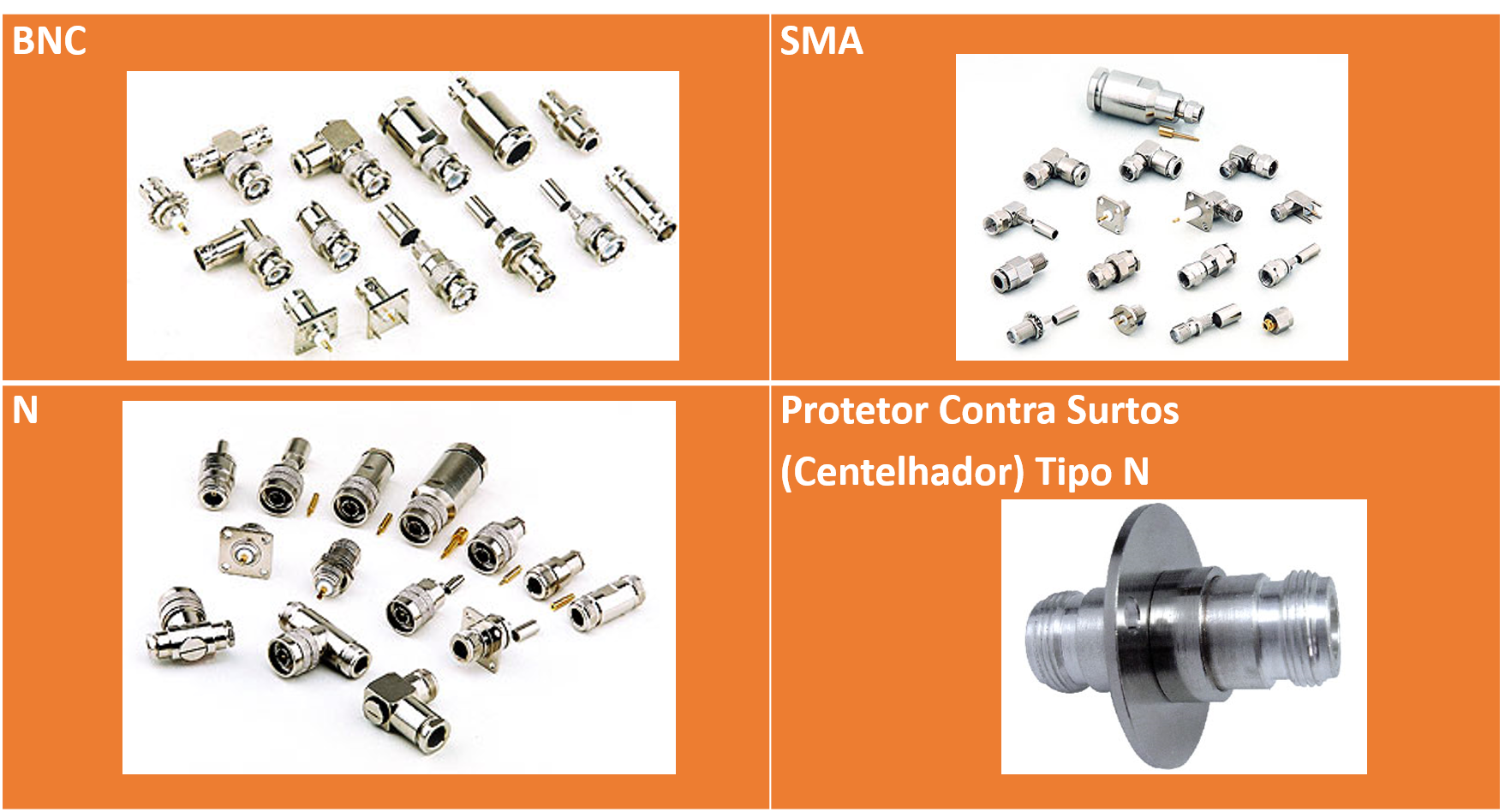

Conectores e protetores contra surto
