A série A de CLPs Haiwell constitui um sistema avançado de automação que permite controlar processos industriais complexos de forma distribuída de forma versátil, com alto desempenho e baixo custo. Os CLPs Haiwell Série A foram desenvolvidos para aplicações industriais como injeção de plástico, empacotamento, tecelagem, fabricação de medicamentos assim como para aplicações em processos médico-hospitalares, meio-ambiente, saneamento, serviços municipais, gráficas, construção civil, automação predial, sistemas de condicionamento de ar, máquinas CNC, e outros campos do controle e automação

Características gerais dos CLPs Haiwell Série A:

Software de programação gratuito HaiwellHappy;
Design ultra fino, pensado para a economia de espaço e facilidade de manuseio;
Módulos que integram IO digital e analógico, adequado para a automação de máquinas e para aplicações distribuídas;
Programação e monitoração remota via Haiwell Cloud;

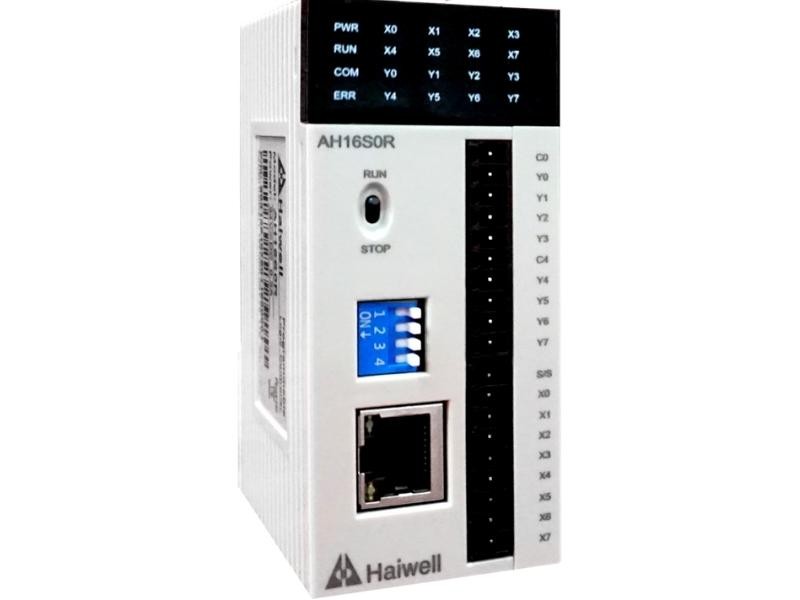

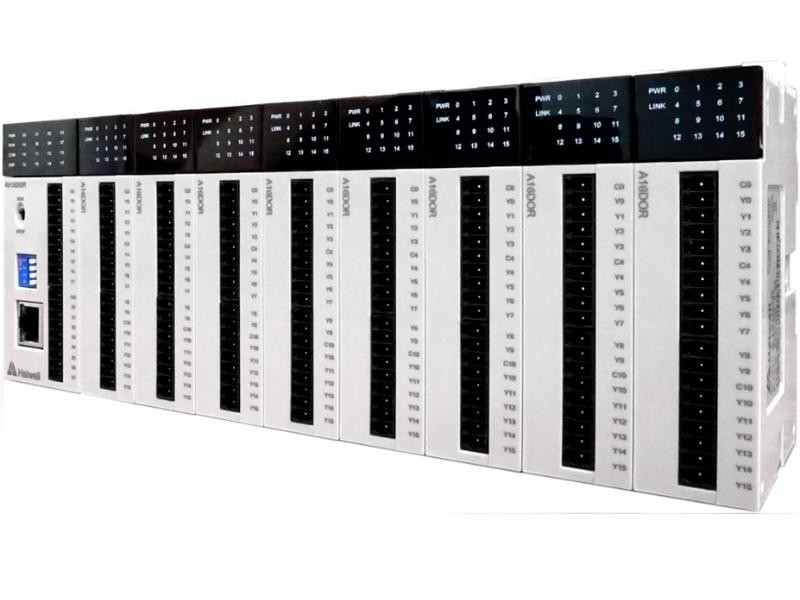

Comporta até 15 módulos de expansão e 256 pontos;
Comunicação por Ethernet + RS485 + 3 RS232/RS485 funcionando simultaneamente;
Poderosos recursos de comunicação em rede;
Permite canais de fases A/B (4 pontos) 200 kHz de entradas e saídas em alta velocidade para encoder e servo driver;
Permite interpolação linear, interpolação de arco, retorno ao ponto de origem, compensação backlash e redefinição de ponto de origem.

Conheça o CLP Haiwell Série A seguindo este passo a passo
Passo 1 – Baixe o guia rápido de seleção
Passo 2 – Baixe o manual completo de hardware e software
Passo 3 – Baixe o software de programação sem custo
Passo 4 – Baixe e assista as aulas de programação e utilização do CLP
Passo 5 – Baixe a avaliação para fazer o teste e receber o certificado

Características gerais:

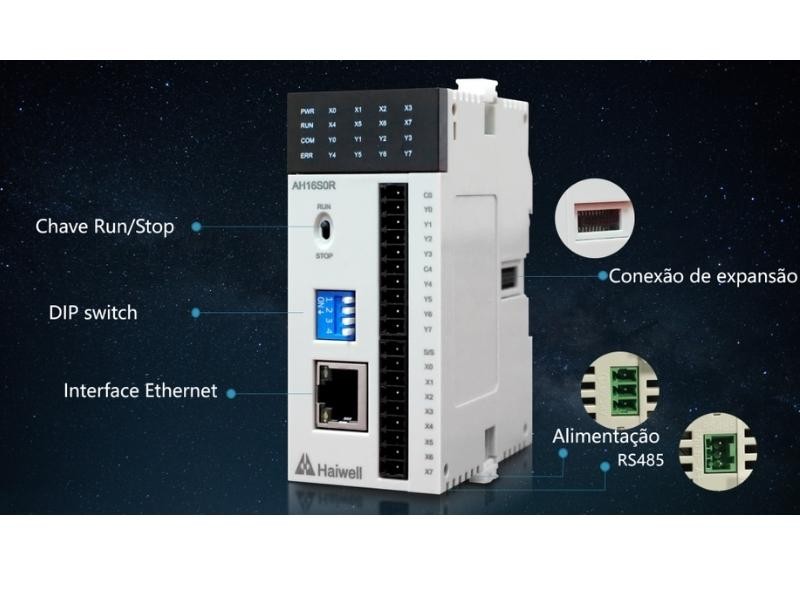

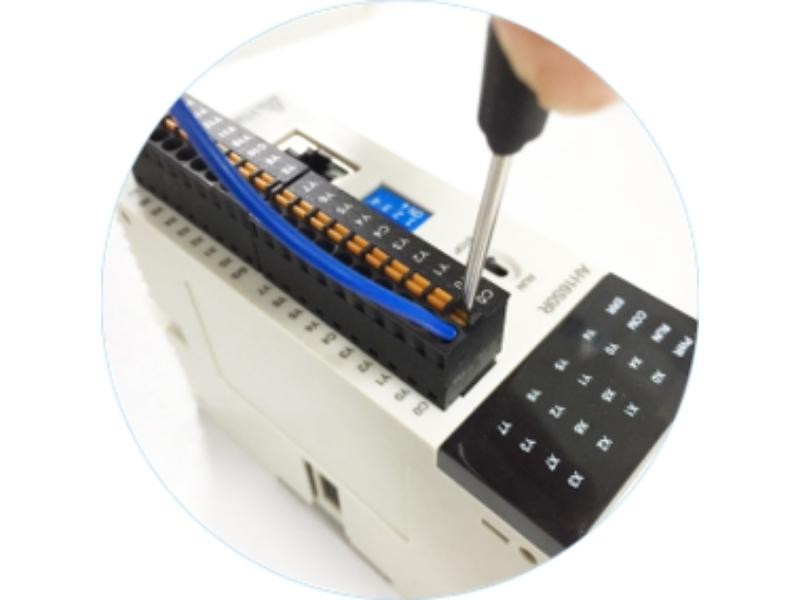

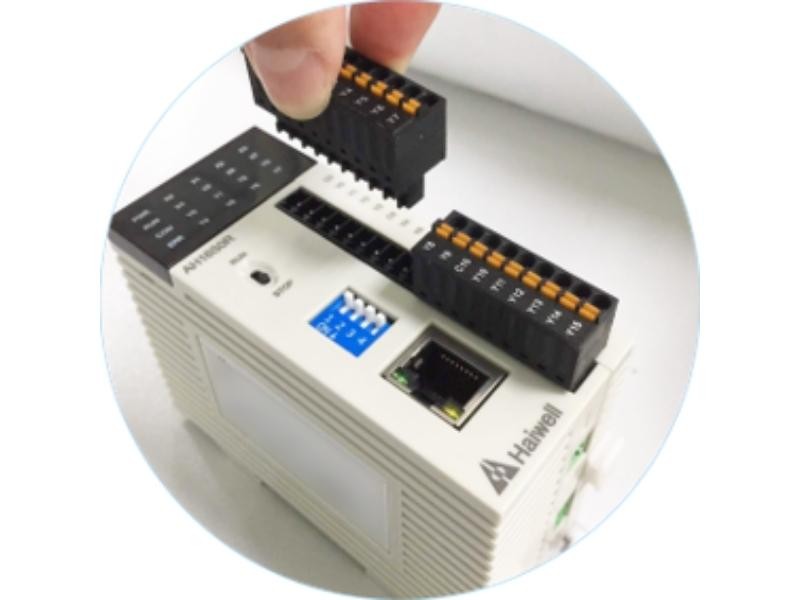

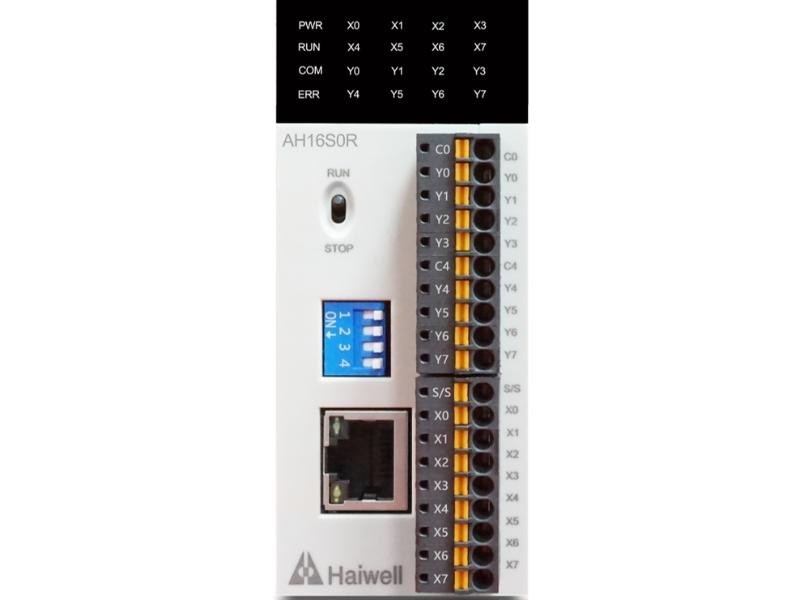

Facilidade de conexão

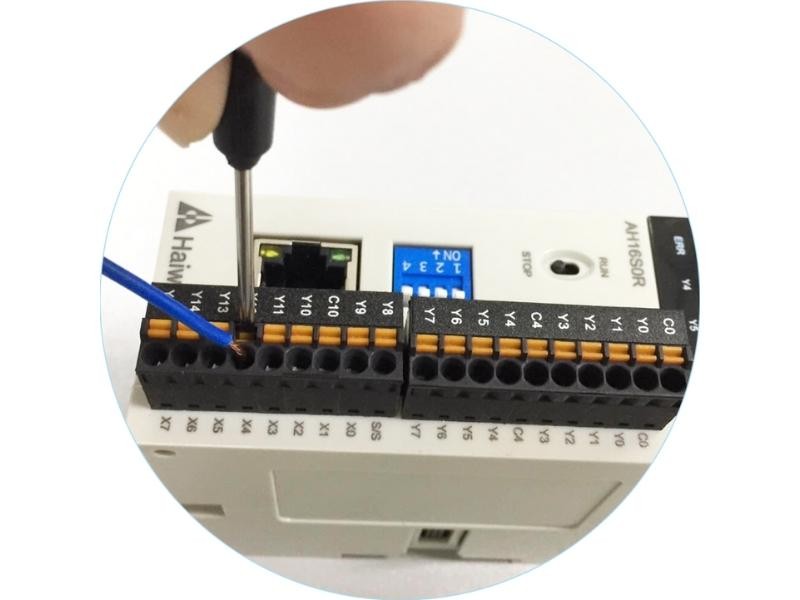

Bornes destacáveis;
Conexão por bornes com mola de pressão;
Rapidez de montagem;
Excelente conexão elétrica.

Características gerais da família de CLPs Haiwell Série A:

48K passos de programação	Arquitetura ARM	Conectores extraíveis
Alimentação 24 VCC	RS232 e RS485	Ethernet nativa
Até 5 portas COM simultâneas	MODBUS RTU e ASCII	Free Communication Protocol

Haiwell High Speed Protocol	Atende a IEC61131	MODBUS TCP
Software de programação gratuito	3 níveis de senhas	32 malhas de PID
Programação em Ladder (LD), Diagrama de blocos(FBD) e Lista de instruções(IL)

10 páginas de monitoração de variáveis on-line

Ambiente de programação com 100% de simulação

Programação remota via Ethernet

Caracterização das séries AC, AT e AH

Série	Aplicação	Particularidade
AC	Baixo custo	Não possui IOs rápidos. Máximo de 3 expansões.
TC	Uso geral	2 Enconders A/B em 200kHz 2 Step motors em 200 kHz Até 15 módulos de expansão
AH	Alto desempenho Alta velocidade de processamento	4 Enconders A/B em 200kHz 4 Step motors em 200 kHz Até 15 módulos de expansão

Tabelas — CLP Haiwell Série A

MPU (CPU com IOs)

Série AC — Especificações

Modelo	ED	SD	Entradas de pulso	Saídas de pulso	Portas COM	Consumo	Expansões	Tipo de saída
AC10S0R	6	4			TCP+485	<4.8W	3	Relé
AC10S0T	6	4			TCP+485	<4.8W	3	Transistor NPN
AC10S0P	6	4			TCP+485	<4.8W	3	Transistor PNP
AC16S0R	8	8			TCP+485	<4.8W	3	Relé
AC16S0T	8	8			TCP+485	<4.8W	3	Transistor NPN
AC16S0P	8	8			TCP+485	<4.8W	3	Transistor PNP
AC12M0R	4	4	2	2	TCP+485	<3.6W	3	Relé
AC12M0T	4	4	2	2	TCP+485	<3.6W	3	Transistor NPN
AC12M0P	4	4	2	2	TCP+485	<3.6W	3	Transistor PNP

Série AT — Especificações

Modelo	ED	SD	EA	SA	Entradas de pulso	Saídas de pulso	Portas COM	Consumo	Expansões	Observações
AT16S0R	8	8			2 canais A/B (4 pts 200k)		TCP+485	<4.8W	15	Relé
AT16S0T	8	8			2 canais A/B (4 pts 200k)	2 canais A/B (4 pts 200k)	TCP+485	<4.8W	15	Transistor NPN
AT16S0P	8	8			2 canais A/B (4 pts 200k)	2 canais A/B (4 pts 200k)	TCP+485	<4.8W	15	Transistor PNP
AT12M0R	4	4	2	2	1 canal A/B (2 pts 200k)		TCP+485	<3.6W	15	Relé
AT12M0T	4	4	2	2	1 canal A/B (2 pts 200k)	1 canal A/B (2 pts 200k)	TCP+485	<3.6W	15	Transistor NPN
AT12M0P	4	4	2	2	1 canal A/B (2 pts 200k)	1 canal A/B (2 pts 200k)	TCP+485	<3.6W	15	Transistor PNP

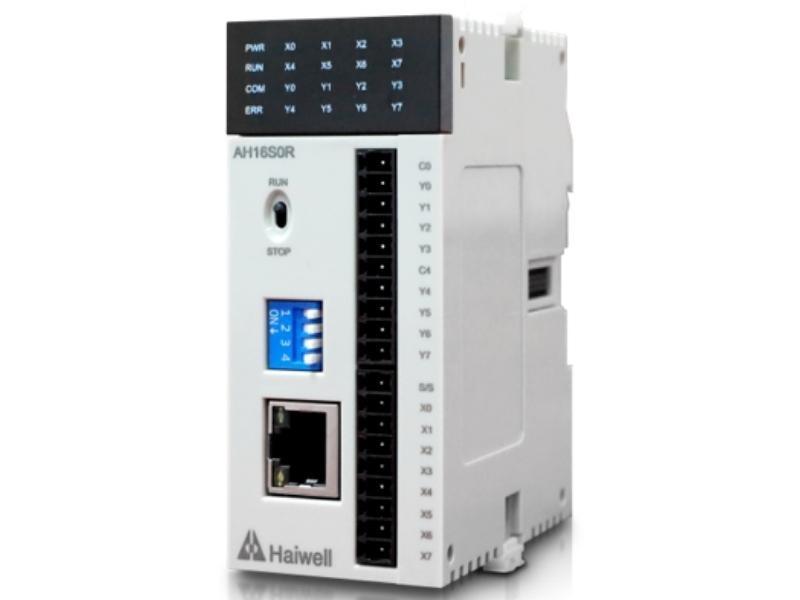

Série AH — Especificações

Modelo	ED	SD	Entradas de pulso	Saídas de pulso	Portas COM	Consumo	Expansões	Tipo de saída
AH16S0R	8	8	4 canais A/B (8 pts 200k)		TCP+485	<4.8W	15	Relé
AH16S0T	8	8	4 canais A/B (8 pts 200k)	4 canais A/B (8 pts 200k)	TCP+485	<4.8W	15	Transistor NPN
AH16S0P	8	8	4 canais A/B (8 pts 200k)	4 canais A/B (8 pts 200k)	TCP+485	<4.8W	15	Transistor PNP

Módulos de expansão

Módulos digitais — Especificações

Modelo	ED	SD	Consumo	Tipo de saída
A08DI	8		<2.4W
A08DOR		8	<4.8W	Relés
A08DOT		8	<4.8W	Transistor NPN
A08DOP		8	<4.8W	Transistor PNP
A08XDR	4	4	<2.4W	Relés
A08XDT	4	4	<2.4W	Transistor NPN
A08XDP	4	4	<2.4W	Transistor PNP
A16DI	16		<2.4W

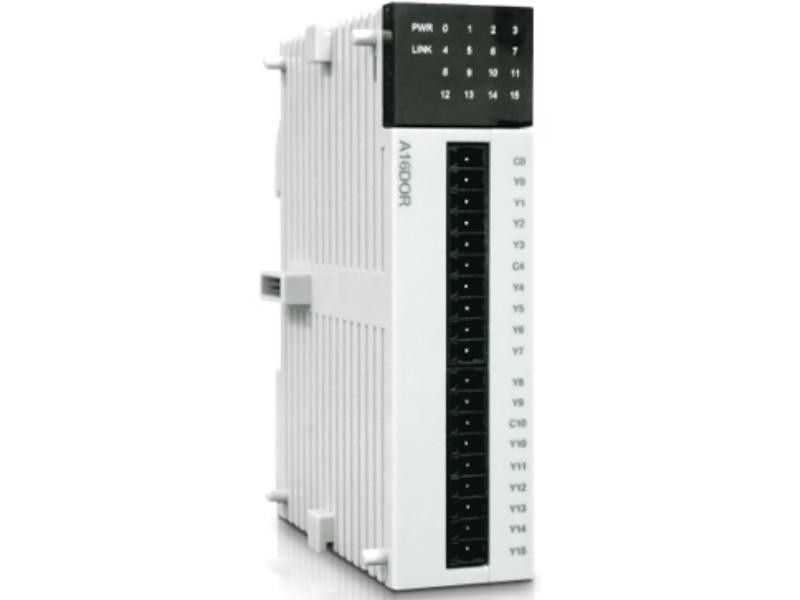

A16DOR		16	<8.4W	Relés
A16DOT		16	<8.4W	Transistor NPN
A16DOP		16	<8.4W	Transistor PNP
A16XDR	8	8	<4.8W	Relés
A16XDT	8	8	<4.8W	Transistor NPN
A16XDP	8	8	<4.8W	Transistor PNP

Módulos analógicos — Especificações

Modelo	EA	SA	Precisão	Consumo
A04AI	4		12bit	<2.4W
A04AO		4	12bit	<2.4W
A04XA	2	2	12bit	<2.4W
A08AI	8		12bit	<2.4W
A08AO		8	12bit	<3.6W
A08XA	4	4	12bit	<3.6W

Módulos de temperatura — Especificações

Modelo	Tipo de sensor	Precisão	Consumo
A04TC	Termopar	16bit	<2.4W
A04RC	PT100	16bit	<2.4W
A08TC	Termopar	16bit	<2.4W
A04DT	4 canais digitais de sensor de temperatura e umidade	9~12bit	<2.4W

Módulos de comunicação — Especificações

Modelo	Descrição	Consumo
A01RS	1 porta de comunicação isolada RS232/RS485. Suporta Modbus RTU/ASCII, Freedom communication protocol, Haiwellbus, 1200 a 115200bps e 8,N,1	<2.4W

Ethernet

O CLP mestre suporta comunicação Ethernet + RS485 e até 3 portas RS232 ou RS485 em módulos de expansão comunicando simultaneamente. Pela rede é possível comunicar, programar, monitorar e trocar dados com os CLPs. A porta Ethernet pode ser utilizada para intercomunicar CLPs, IHMs e computadores.

Atualização do firmware

Através deste recurso é possível alterar e atualizar o firmware dos CLPs. Desta forma, recursos novos podem ser adicionados a equipamentos anteriores na medida que forem desenvolvidos pela fabricante.

Poderosos recursos de comunicação

Cada porta de comunicação pode ser utilizada tanto como mestre quanto como escravo na comunicação. A comunicação em rede pode ser 1:N, N:1 e N:N e uma grande variedade de interfaces IHM de mercado são suportadas, assim como inversores, medidores e periféricos diversos.

Suporte a múltiplos protocolos de comunicação

Os CLPs possuem instalados de forma nativa os protocolos de comunicação MODBUS RTU e ASCII, Free Communication Protocol e o Haiwellbus High-Speed Communication Protocol of Xiamen Haiwell Technology Co., Ltd. A composição de arquiteturas sofisticadas e complexas são facilitadas pois basta uma única instrução para estabelecer um modo de comunicação. Desta forma, problemas como conflitos de comunicação, colisões e problemas de handshaking são minimizados e até eliminados, sendo possível a coexistência simultânea de diversos protocolos diferentes.

Função de contagem de pulsos em alta velocidade

Os CLPs suportam canais duplex de alta velocidade (200 kHz) de contagem de pulsos. São possíveis 7 modos de funcionamento com as entradas de contagem rápida (pulso / direção 1 oitava, pulso / direção 2 oitavas, pulso direto / reverso 1 oitava, pulso direta / reverso 2 oitavas, fases A / B 1 oitava, fases A / B 2 oitavas, fases A / B 4 oitavas), e três tipos de comparação (comparação de uma etapa, comparação absoluta e comparação relativa), e ainda é possível a comparação de 8 valores fixos com função de self-learning.

Medição de frequência de pulsos de alta velocidade

São possíveis canais de 200 kHz de alta velocidade para a medição de frequência.

Saída de pulsos de alta velocidade

São possíveis até canais duplex de pulsos de saída em 200 kHz. Desta forma, motores de passos podem ser controlados. Os CLPs possuem funções que permitem controlar aceleração e desaceleração, envelopes de múltiplos segmentos, um sinal de saída de sincronismo facilita a sincronização precisa dos motores. Usadas de forma independente, estão disponíveis até 16 saídas rápidas para funções de PWM, podendo controlar motores de passo ou servos.

Função de controle de movimentação

Os CLPs Haiwell suportam canais de 200 kHz para controle de movimentação que permitem interpolação linear, interpolação circular, pulso de saída de referência, endereço absoluto, endereço relativo, compensação de folga, retorno ao ponto de partida e definição de ponto de partida.

Função de controle PID

Até 32 malhas de controle PID são suportadas pelos CLPs Haiwell. Estão disponíveis a auto sintonia, o controle de temperatura por lógica Fuzzy, o controle de temperatura por curva TTC, o controle de válvulas e de outros dispositivos industrias.

Captura de bordas e interrupções

Os CLPs suportam canais para detecção de bodas de subida e descida de sinais para funções de interrupção. Todas entradas permitem a aplicação de filtros para a correta detecção dos sinais. Estão disponíveis 52 níveis de interrupção em tempo real.

Funções de processamento analógico de alto desempenho

Os registros AI das entradas analógicas podem ser acessados diretamente e estão disponíveis funções para conversão de unidades de engenharia, ajuste de frequência de amostragem e correção de zero. Os registros AQ das saídas analógicas podem ser convertidos para unidades de engenharia e podem ser configurados para manter seus valores.

Proteção por senha

Existem três níveis de senhas para garantir a proteção dos CLPs e do trabalho desenvolvido em sua programação: senha de proteção de programas, senha de proteção de blocos, senha de acesso ao hardware.

Características diversas

Além das características já citadas, os CLPs Haiwell também possuem função de autodiagnóstico, função de proteção contra falha de energia, relógio de tempo real, operações matemáticas em ponto flutuante, etc.
