CSE485-HUB8

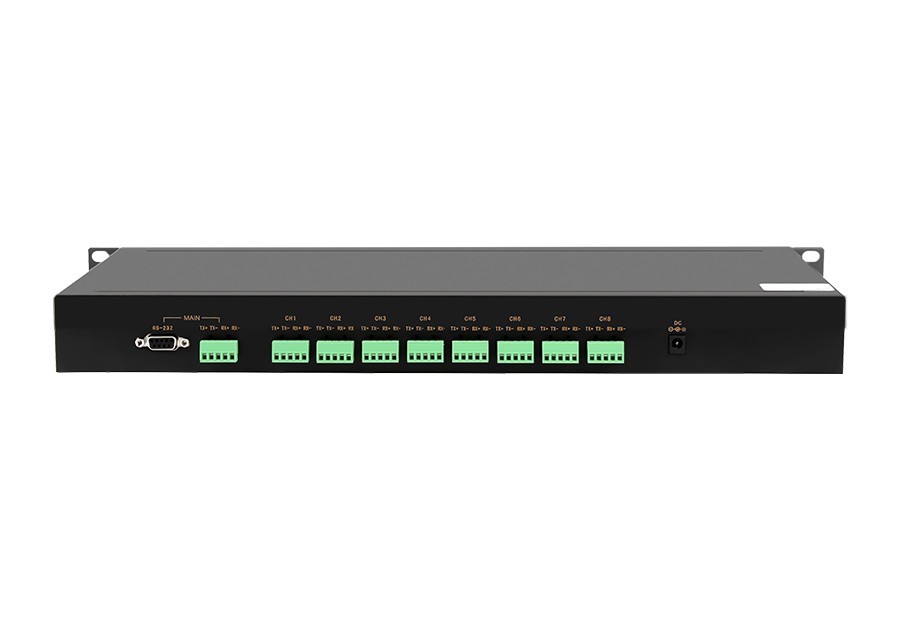

Conversor HUB serial industrial com isolação total RS232/RS485/RS422 com 1 porta master e 8 portas slave para rack 19”

Visão geral

O CSE485-HUB8 é um conversor HUB serial industrial com isolação total entre portas, desenvolvido para aplicações críticas que exigem alta densidade de comunicação, máxima confiabilidade e proteção elétrica em redes seriais industriais.

O equipamento permite a conversão bidirecional entre:

1 porta master RS232/RS485/RS422

8 portas slave RS485/RS422

Essa arquitetura possibilita a comunicação entre múltiplos dispositivos, organizando a rede em uma topologia em estrela, substituindo a tradicional estrutura em barramento RS485.

Além de simplificar o layout da rede, o equipamento proporciona:

Maior capacidade de carga

Aumento da distância de comunicação

Melhor estabilidade operacional

O CSE485-HUB8 possui isolação óptica independente entre master ↔ slaves e entre slave ↔ slave, garantindo máxima proteção contra interferências elétricas, surtos e diferenças de potencial.

Projetado para aplicações industriais exigentes, conta com montagem em rack padrão 19” (1U), sendo ideal para painéis, racks de automação e centros de controle.

Opera na faixa de temperatura de -40°C a +85°C, garantindo desempenho confiável em ambientes severos.

Principais características

1 porta master RS232/RS485/RS422 + 8 portas slave

HUB serial industrial de alta densidade

Conversão bidirecional transparente

Suporte multi-protocolo (RS232 / RS485 / RS422)

Isolação total entre portas (master/slave e slave/slave)

Controle automático de direção RS485

Encaminhamento automático sem atraso

Tolerância a falhas entre dispositivos

Proteção ESD até 15 kV

Proteção contra surtos até 600 W/ms

Suporte a até 8 × 128 dispositivos

Plug & Play

Montagem em rack 19” 1U

Dissipação térmica sem ventilador

Operação em temperatura industrial

Interface serial

Padrão: EIA RS232, RS485 e RS422

1 × porta master RS232/485/422

8 × portas slave RS485/422

Sinais

RS232: TX, RX, GND

RS485/422: TX+, RX+, TX-, RX-

Conexão:

RS232: DB9

RS485/422: borne industrial

Taxa de transmissão

300 bps até 115.200 bps

Distância de transmissão

Até 1.2 km (a 19.200 bps)

Distâncias menores para taxas mais altas

Capacidade de rede

Até 128 nós por porta RS485/RS422

Total até 1024 dispositivos (8 × 128)

Funcionalidades

Conversão transparente de dados

Controle automático de fluxo RS485

Encaminhamento sem atraso

Expansão de rede serial

Isolação completa entre canais

Alta imunidade a interferência

Alimentação

Entrada DC 5 V

Consumo < 2 W

Conector tipo DC

Proteções elétricas

Isolação óptica total entre portas

Proteção ESD: até 15 kV

Proteção contra surtos: até 600 W/ms

Construção industrial

Montagem em rack 19” padrão (1U)

Carcaça metálica IP40

Dissipação térmica sem ventilador

Alta robustez para ambientes industriais

Ambiente de operação

Temperatura: -40°C a +85°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Redes seriais industriais de grande porte

Automação industrial crítica

SCADA e telemetria

Integração de múltiplos dispositivos seriais

Centros de controle e painéis industriais

Controle de acesso

Sistemas de ponto e presença

Câmeras PTZ

Sistemas de estacionamento

Expansão de redes RS485/RS422

Especificações principais

Característica Descrição

Modelo CSE485-HUB8

Tipo HUB serial industrial com isolação total

Portas 1 master + 8 slave

Protocolos RS232 / RS485 / RS422

Velocidade até 115.200 bps

Distância até 1.2 km

Capacidade até 8 × 128 nós

Isolação total entre portas

Proteção ESD 15 kV

Alimentação DC 5V

Consumo < 2 W

Montagem Rack 19” 1U

Proteção IP40

Temperatura -40 ~ +85 °C
