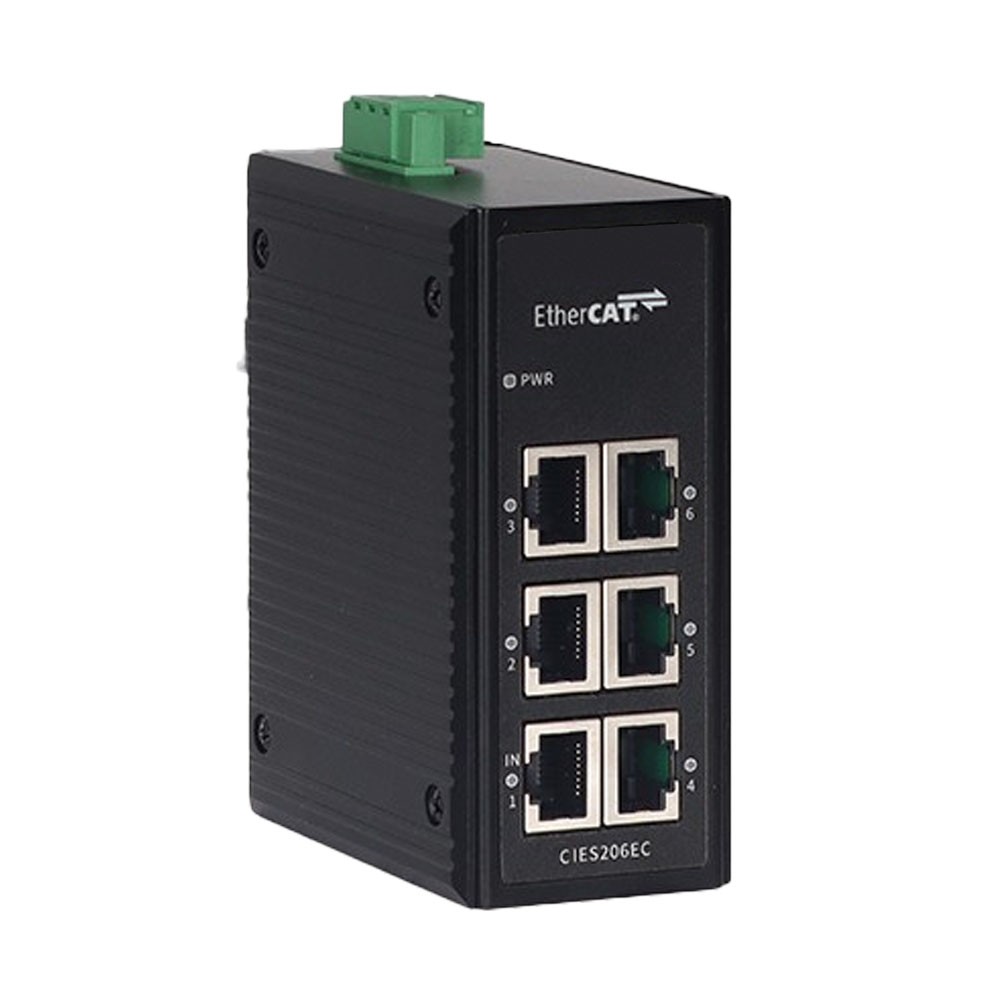

CIES206EC

Switch Ethernet industrial EtherCAT com 6 portas Fast Ethernet, 1 porta de entrada e 5 portas de saída para trilho DIN

Visão geral

O CIES206EC é um switch Ethernet industrial Layer 2 com suporte a EtherCAT, desenvolvido para aplicações que exigem comunicação em tempo real, alta precisão e sincronização determinística.

O equipamento possui 6 portas Ethernet 100 Mbps, sendo:

1 porta de entrada EtherCAT (Porta 1)

5 portas de saída EtherCAT (Portas 2 a 6)

Projetado com controlador EtherCAT Slave integrado, o switch permite processamento dinâmico de dados em alta velocidade, com inserção e extração de dados em tempo real, garantindo máxima eficiência na comunicação industrial.

A arquitetura EtherCAT permite utilização de mais de 90% dos dados úteis por frame, com latência extremamente baixa (nível de nanossegundos), tornando o equipamento ideal para aplicações críticas de controle.

Suporta topologias flexíveis como:

Linear

Árvore

Estrela

Além disso, permite expansão de rede com até 65.535 nós escravos, sem restrição de topologia.

A funcionalidade de clock distribuído (Distributed Clock) garante sincronização precisa entre dispositivos EtherCAT, sendo essencial para aplicações de alto desempenho.

Construído com componentes de grau industrial, o equipamento possui montagem em trilho DIN 35 mm, carcaça metálica de alta resistência e dissipação térmica sem ventilador.

Opera na faixa de temperatura de -40°C a +75°C, garantindo desempenho confiável em ambientes industriais severos.

Principais características

6 portas EtherCAT 100 Mbps RJ45

1 porta de entrada + 5 portas de saída

Switch industrial EtherCAT

Comunicação em tempo real com latência em nanossegundos

Processamento dinâmico de dados (on-the-fly)

Alta eficiência de transmissão (>90% de uso do frame)

Suporte a topologias linear, árvore e estrela

Expansão até 65.535 nós EtherCAT

Clock distribuído para sincronização precisa

Auto MDI / MDI-X

Plug & Play

Alimentação redundante

Montagem em trilho DIN

Dissipação térmica sem ventilador

Carcaça metálica IP40

Operação em temperatura industrial

Interface EtherCAT

6 × portas RJ45 EtherCAT

1 entrada + 5 saídas

Velocidade: 100 Mbps

Meio físico: cabo blindado CAT5 ou superior

Distância máxima: 100 m

Auto MDI / MDI-X

Comunicação determinística em tempo real

Alimentação

Entrada DC 9 ~ 60 V ou AC 24 V

Sem polaridade

Consumo < 2 W

Conexão por borne industrial

Construção industrial

Carcaça metálica em liga de alumínio

Proteção IP40

Dissipação térmica sem ventilador

Montagem em trilho DIN 35 mm

Normas EMC

IEC 61000-4-2 (ESD): nível 3

IEC 61000-4-5 (Surge): nível 4

IEC 61000-4-4 (EFT): nível 3

Certificações

CE

FCC

RoHS

Ambiente de operação

Temperatura: -40°C a +75°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Redes EtherCAT

Automação industrial em tempo real

Robótica industrial

Controle de máquinas

Sistemas de medição e monitoramento

Equipamentos de alta precisão

Building automation

Transporte inteligente

Indústria 4.0

Especificações principais

Característica Descrição

Modelo CIES206EC

Tipo Switch Ethernet industrial EtherCAT

Portas 1 entrada + 5 saídas

Velocidade 100 Mbps

Nós suportados até 65.535

Topologias Linear, árvore, estrela

Alimentação DC 9~60V / AC 24V

Montagem Trilho DIN

Proteção IP40

Temperatura -40 ~ +75 °C

Material Metal
