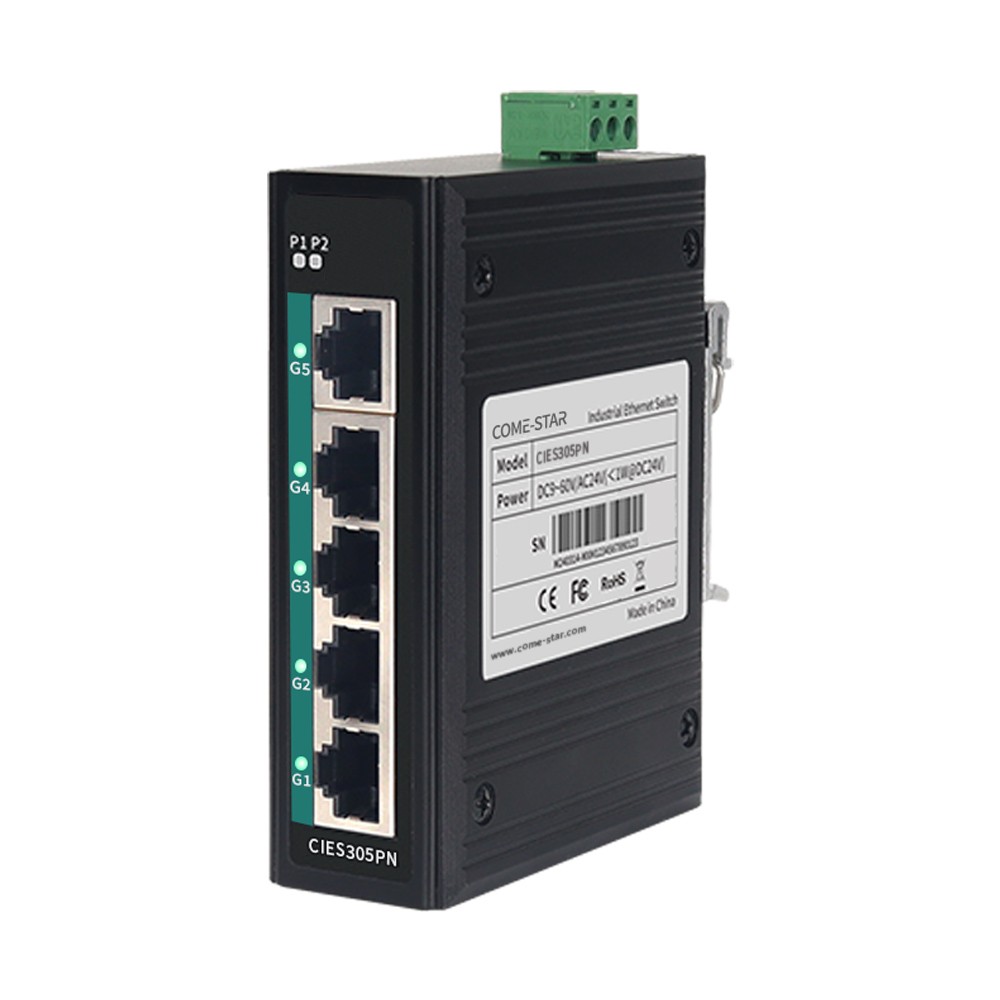

CIES305PN

Switch Ethernet industrial não gerenciável Gigabit com suporte a PROFINET e 5 portas RJ45 para trilho DIN

Visão geral

O CIES305PN é um switch Ethernet industrial Layer 2 não gerenciável com suporte a PROFINET e comunicação Gigabit, desenvolvido para aplicações de automação que exigem alta velocidade, priorização de tráfego e confiabilidade em tempo real.

O equipamento possui 5 portas Ethernet 10/100/1000Base-T(X) RJ45, com suporte a priorização de tráfego PROFINET, garantindo comunicação mais rápida, estável e determinística em redes industriais.

Cada porta conta com auto negociação de velocidade, operação em modo full/half duplex e função Auto MDI/MDI-X, permitindo instalação plug & play sem necessidade de configuração.

Projetado para ambientes industriais exigentes, o switch combina alta largura de banda com arquitetura robusta, sendo ideal para aplicações com maior volume de dados e integração com sistemas PROFINET.

Construído com componentes de grau industrial, possui montagem em trilho DIN 35 mm, carcaça metálica de alta resistência e dissipação térmica sem ventilador.

Opera na faixa de temperatura de -40°C a +75°C, garantindo desempenho confiável em ambientes com interferência eletromagnética, vibração e condições severas.

Principais características

5 portas Ethernet Gigabit 10/100/1000Base-T(X) RJ45

Switch industrial Layer 2 não gerenciável

Suporte a PROFINET com priorização de tráfego

Comunicação Gigabit Ethernet

Auto negociação de velocidade

Full / half duplex

Auto MDI / MDI-X

Plug & Play

Suporte a Jumbo Frame até 9 KB

Controle de fluxo IEEE 802.3x

Back-pressure em half duplex

Alimentação redundante

Montagem em trilho DIN

Dissipação térmica sem ventilador

Carcaça metálica IP40

Operação em temperatura industrial

Recursos de rede

IEEE 802.3

IEEE 802.3u

IEEE 802.3ab

Priorização de tráfego PROFINET

Arquitetura Store-and-Forward

Backplane de 14 Gbps

Buffer de 2 Mbit

Tabela MAC 2K

Jumbo frame até 9 KB

Portas Ethernet

5 × 10/100/1000Base-T(X) RJ45

Auto negociação

Full / half duplex

Auto MDI / MDI-X

Comunicação estável e de alta velocidade para redes PROFINET

Alimentação

Entrada DC 9 ~ 60 V ou AC 24 V

Alimentação dupla redundante

Sem polaridade

Consumo < 2.1 W

Conexão por borne industrial

Construção industrial

Carcaça metálica em liga de alumínio

Proteção IP40

Dissipação térmica sem ventilador

Montagem em trilho DIN 35 mm

Normas EMC

IEC 61000-4-2 (ESD): nível 4

IEC 61000-4-5 (Surge): nível 4

IEC 61000-4-4 (EFT): nível 4

Certificações

CE

FCC

RoHS

Ambiente de operação

Temperatura: -40°C a +75°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Redes PROFINET de alta performance

Automação industrial

CLP Siemens e dispositivos PROFINET

Sistemas SCADA com maior volume de dados

Máquinas e linhas de produção

Energia e utilidades

Saneamento

Transporte inteligente

Fábricas automatizadas

Indústria 4.0

Especificações principais

Característica Descrição

Modelo CIES305PN

Tipo Switch Ethernet industrial não gerenciável com PROFINET

Portas 5 × RJ45

Velocidade 10/100/1000 Mbps

Backplane 14 Gbps

MAC 2K

Buffer 2 Mbit

Jumbo Frame 9 KB

Alimentação DC 9~60V / AC 24V

Montagem Trilho DIN

Proteção IP40

Temperatura -40 ~ +75 °C

Material Metal
