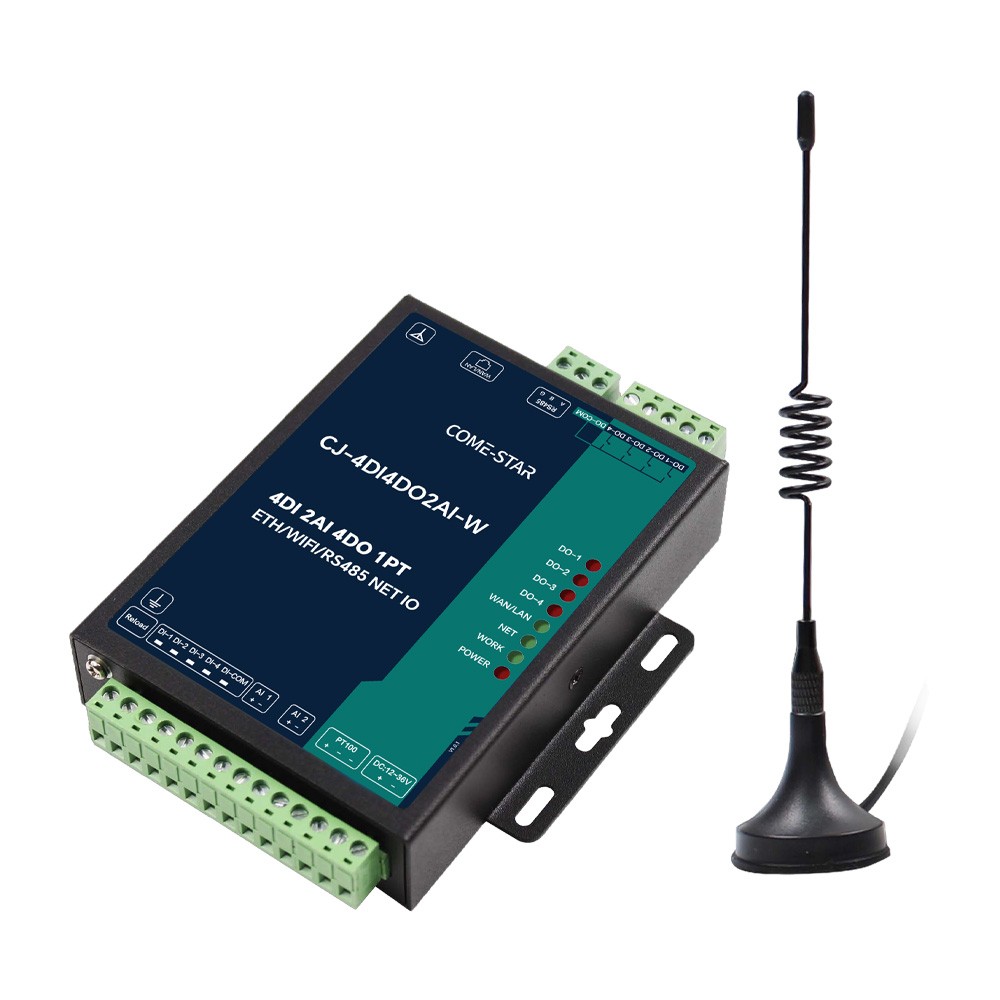

CJ-4DI4DO2AI-W – Controlador remoto industrial com 4 DI, 4 DO, 2 AI, PT100, RS485, Ethernet e Wi-Fi

CJ-4DI4DO2AI-W – Controlador remoto industrial com 4 DI, 4 DO, 2 AI, PT100, RS485, Ethernet e Wi-Fi

CJ-4DI4DO2AI-W – Controlador remoto industrial com 4 DI, 4 DO, 2 AI, PT100, RS485, Ethernet e Wi-Fi

Descrição do produto

Controlador remoto industrial com I/O integrado, comunicação Ethernet e Wi-Fi, ideal para monitoramento, controle local e aplicações IIoT sem necessidade de rede celular.

Visão geral

O CJ-4DI4DO2AI-W é um controlador de I/O remoto industrial projetado para aplicações de monitoramento e controle em redes locais cabeadas ou sem fio.

O equipamento integra:

4 entradas digitais (DI)

4 saídas digitais a relé (DO)

2 entradas analógicas (AI)

1 entrada de temperatura PT100

1 interface RS485

Além disso, possui conectividade:

1 porta Ethernet 10/100 Mbps (WAN/LAN)

Wi-Fi 2.4 GHz integrado

Suporta Modbus RTU para processamento de dados e conversão automática para Modbus TCP, permitindo integração com CLPs, sistemas SCADA e plataformas IoT.

Opera em modo Master ou Slave, possibilitando controle distribuído ou centralizado.

Conta com watchdog de hardware, lógica de automação local e construção robusta para operação contínua em ambientes industriais.

Principais características

4 entradas digitais (DI) com suporte a contato seco e molhado (PNP/NPN)

4 saídas digitais a relé (DO)

2 entradas analógicas (AI) 0~10 V ou 4~20 mA

1 entrada de temperatura PT100

1 interface RS485

1 porta Ethernet 10/100 Mbps

Wi-Fi 2.4 GHz (até 100 m em campo aberto)

Conversão Modbus RTU ↔ Modbus TCP

Suporte a TCP Client e TCP Server

Operação em modo Master ou Slave

Suporte a até 8 regras de controle lógico (automação local)

Relatório ativo de dados

Integração com plataformas IoT

Atualização remota via FTP

Watchdog de hardware

Montagem industrial robusta

Operação em temperatura industrial

Entradas e saídas (I/O)

Entradas digitais (DI):

4 canais

Contato seco ou molhado

Compatível com sensores PNP/NPN

Faixa de tensão: 9~36 V

Saídas digitais (DO):

4 relés

5 A @ 250 VAC

5 A @ 30 VDC

Retenção configurável (último estado ou reset)

Entradas analógicas (AI):

2 canais

0~10 V ou 4~20 mA

Precisão: < ±1%

Temperatura:

1 canal PT100

Faixa: -100°C a +200°C

Precisão: < ±1%

Interface de comunicação

Ethernet:

1 × RJ45 10/100 Mbps

Configurável como WAN ou LAN

Wi-Fi:

2.4 GHz (802.11 b/g/n)

Modos AP e STA

Alcance: até 100 m (ambiente aberto)

Serial:

1 × RS485

Baud rate: 300 ~ 230.400 bps

Protocolos suportados

Modbus RTU

Modbus TCP

TCP Client / TCP Server

Integração com plataformas IoT

Funcionalidades avançadas

Aquisição de dados via I/O e RS485

Edge computing com regras locais (até 8 regras)

Conversão automática Modbus RTU ↔ TCP

Controle lógico baseado em eventos

Envio ativo de dados

Integração com sensores e CLPs

Operação offline com lógica local

Comunicação via rede local (Ethernet ou Wi-Fi)

Atualização remota via FTP

Monitoramento remoto

Diagnóstico via LEDs e software

Alimentação

Entrada: DC 12 ~ 36 V

Proteção contra sobrecorrente, sobretensão e inversão de polaridade

Proteções elétricas

ESD: nível 4

Surge: nível 3

EFT: nível 3

Alta imunidade eletromagnética (EMC industrial)

Construção industrial

Carcaça metálica

Grau de proteção IP30

Alta robustez para ambientes industriais

Ambiente de operação

Temperatura: -20°C a +70°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Automação industrial local (sem necessidade de 4G)

Telemetria em redes internas

Saneamento (nível, pressão, vazão)

Monitoramento de salas técnicas

Automação predial

Agricultura inteligente

Controle de iluminação

Integração de sensores e CLPs

IIoT em redes locais

Especificações principais

Característica Descrição

Modelo CJ-4DI4DO2AI-W

Tipo Controlador remoto I/O com Ethernet e Wi-Fi

I/O 4 DI, 4 DO, 2 AI, 1 PT100

Comunicação RS485 + Ethernet + Wi-Fi

Protocolos Modbus RTU/TCP

Alimentação DC 12~36V

Montagem Industrial

Proteção IP30

Temperatura -20 ~ +70 °C
