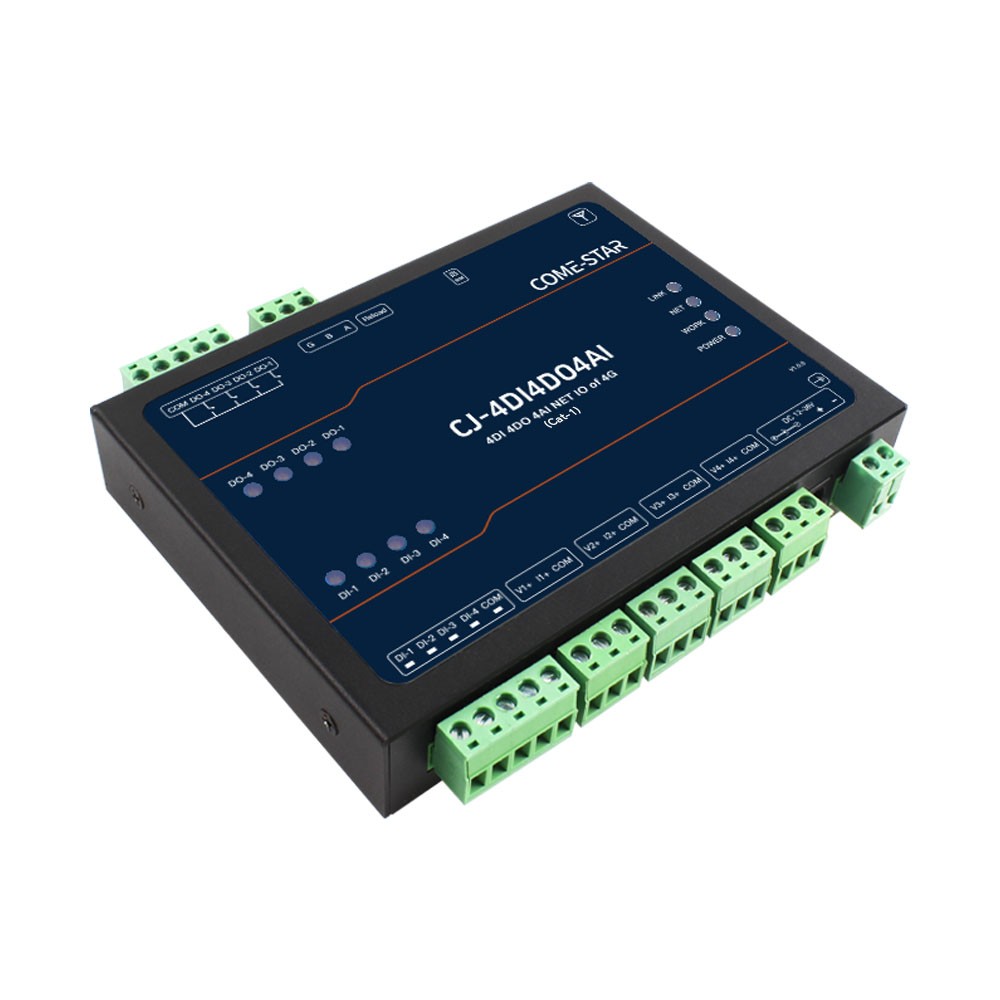

CJ-4DI4DO4AI – Controlador remoto industrial com 4 DI, 4 DO, 4 AI, RS485 e 4G CAT-1

CJ-4DI4DO4AI – Controlador remoto industrial com 4 DI, 4 DO, 4 AI, RS485 e 4G CAT-1

CJ-4DI4DO4AI – Controlador remoto industrial com 4 DI, 4 DO, 4 AI, RS485 e 4G CAT-1

Descrição do produto

Controlador remoto industrial com I/O integrado e comunicação 4G, ideal para aplicações de telemetria, monitoramento remoto e automação distribuída em ambientes industriais.

Visão geral

O CJ-4DI4DO4AI é um módulo de I/O remoto industrial com conectividade 4G CAT-1, desenvolvido para monitoramento e controle remoto de equipamentos em campo.

O equipamento integra:

4 entradas digitais (DI)

4 saídas digitais a relé (DO)

4 entradas analógicas (AI)

1 interface RS485

A comunicação é realizada via:

4G CAT-1 para acesso remoto e integração com nuvem

Suporta Modbus RTU para processamento de dados e conversão automática para Modbus TCP, permitindo integração direta com CLPs, sistemas SCADA e plataformas IoT.

Pode operar em modo Master ou Slave, possibilitando desde coleta distribuída até controle centralizado de dispositivos em campo.

Conta com watchdog de hardware, proteção industrial e arquitetura robusta, garantindo operação contínua e confiável.

Principais características

4 entradas digitais (DI) com suporte a contato seco e molhado (PNP/NPN)

4 saídas digitais a relé (DO)

4 entradas analógicas (AI) 0~10 V ou 4~20 mA

1 interface RS485

Comunicação 4G CAT-1 integrada

Conversão Modbus RTU ↔ Modbus TCP

Suporte a TCP Client para envio de dados

Operação em modo Master ou Slave

Suporte a até 8 regras de controle lógico (automação local)

Relatório ativo de dados

Integração com plataformas IoT

Atualização remota via FTP

Watchdog de hardware

Montagem industrial robusta

Operação em temperatura industrial

Entradas e saídas (I/O)

Entradas digitais (DI):

4 canais

Contato seco ou molhado

Compatível com sensores PNP/NPN

Faixa de tensão: 9~32 V

Saídas digitais (DO):

4 relés

5 A @ 250 VAC

5 A @ 30 VDC

Retenção configurável (último estado ou reset)

Entradas analógicas (AI):

4 canais

0~10 V ou 4~20 mA

Precisão: < ±1%

Interface de comunicação

Celular:

LTE CAT-1

Downlink até 10 Mbps

Uplink até 5 Mbps

Bandas suportadas:

TD-LTE: B34/B38/B39/B40/B41

FDD-LTE: B1/B3/B5/B8

Serial:

1 × RS485

Baud rate: 300 ~ 230.400 bps

Protocolos suportados

Modbus RTU

Modbus TCP

TCP Client

Integração com plataformas IoT

Funcionalidades avançadas

Aquisição de dados via I/O e RS485

Edge computing com regras locais (até 8 regras)

Conversão automática Modbus RTU ↔ TCP

Controle lógico baseado em eventos

Envio ativo de dados

Integração com sensores e CLPs

Operação offline com lógica local

Monitoramento remoto via 4G

Atualização remota via FTP

Diagnóstico via LEDs e software

Alimentação

Entrada: DC 12 ~ 36 V

Proteção contra sobrecorrente, sobretensão e inversão de polaridade

Consumo

Médio: 159 mA @ 12 V

Máximo: 222 mA @ 12 V

Proteções elétricas

ESD: nível 4

Surge: nível 3

EFT: nível 3

Alta imunidade eletromagnética (EMC industrial)

Construção industrial

Carcaça metálica

Grau de proteção IP30

Alta robustez para ambientes industriais

Ambiente de operação

Temperatura: -20°C a +70°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Telemetria industrial

Saneamento (nível, pressão, vazão, sensores analógicos)

Energia e utilidades

Monitoramento de processos industriais

Controle remoto de equipamentos

Automação distribuída

Integração de sensores analógicos e digitais

IIoT

Projetos com necessidade de coleta analógica intensiva

Especificações principais

Característica Descrição

Modelo CJ-4DI4DO4AI

Tipo Controlador remoto I/O com 4G

I/O 4 DI, 4 DO, 4 AI

Comunicação RS485 + 4G CAT-1

Protocolos Modbus RTU/TCP

Alimentação DC 12~36V

Consumo até 222 mA @12V

Montagem Industrial

Proteção IP30

Temperatura -20 ~ +70 °C
