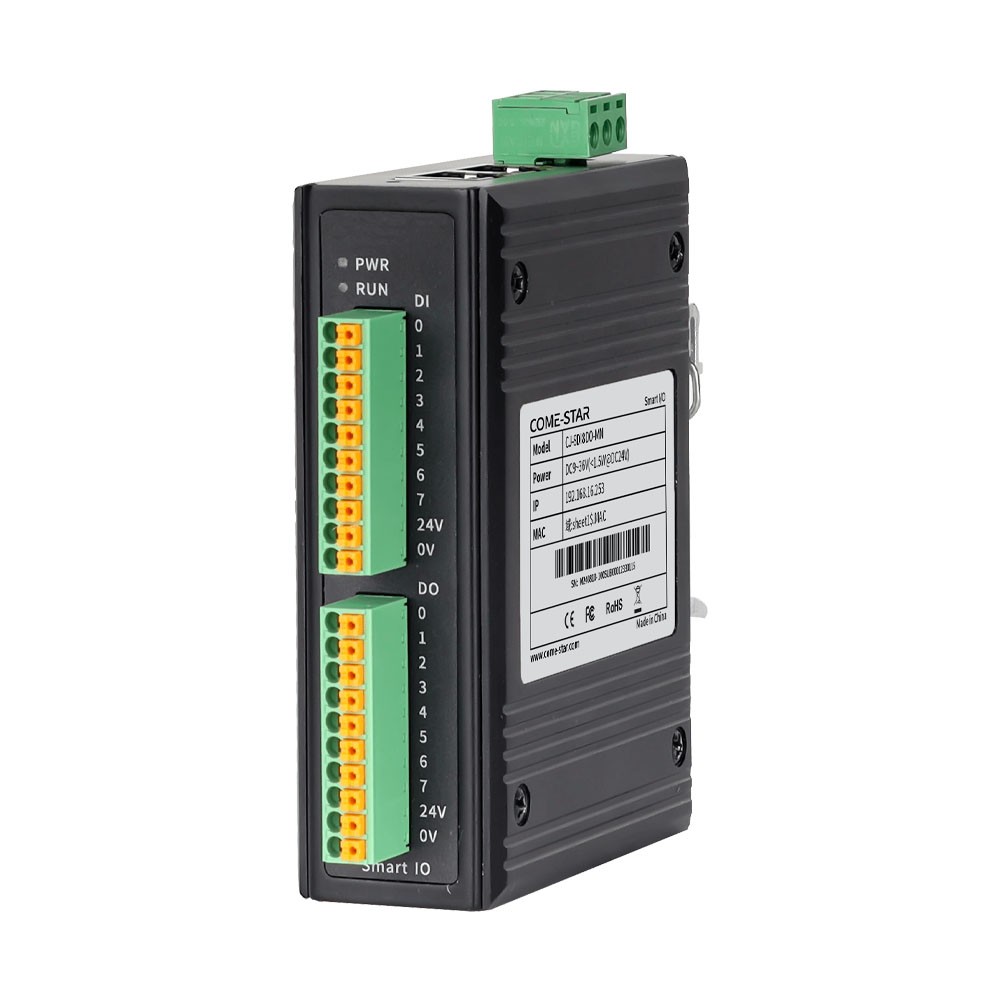

CJ-8DI8DO-MN – Controlador remoto industrial com 8 DI, 8 DO NPN e Ethernet Modbus TCP

CJ-8DI8DO-MN – Controlador remoto industrial com 8 DI, 8 DO NPN e Ethernet Modbus TCP

CJ-8DI8DO-MN – Controlador remoto industrial com 8 DI, 8 DO NPN e Ethernet Modbus TCP

Descrição do produto

Controlador remoto industrial com 8 entradas digitais e 8 saídas digitais NPN, comunicação Ethernet e protocolo Modbus TCP, ideal para automação local e expansão de I/O em sistemas industriais.

Visão geral

O CJ-8DI8DO-MN é um módulo de I/O remoto industrial com comunicação Ethernet, desenvolvido para monitoramento e controle de sinais digitais em redes industriais.

O equipamento integra:

8 entradas digitais (DI) tipo NPN

8 saídas digitais (DO) tipo NPN

2 portas Ethernet 10/100 Mbps

A comunicação é realizada via:

Modbus TCP para integração direta com CLPs, SCADA e sistemas industriais

Projetado para operação em rede local, permite aquisição remota dos estados das entradas e controle das saídas via um mestre Modbus TCP.

Conta com recursos como filtragem de entrada, retenção de estado e watchdog, garantindo estabilidade e confiabilidade em ambientes industriais.

Com construção robusta e montagem em trilho DIN, é ideal para expansão de I/O em sistemas de automação.

Principais características

8 entradas digitais (DI) tipo NPN

8 saídas digitais (DO) tipo NPN

2 portas Ethernet 10/100 Mbps

Comunicação via Modbus TCP

Suporte a múltiplos mestres Modbus (até 8 conexões simultâneas)

Leitura remota de entradas e controle remoto de saídas

Filtragem de entrada (0~20 ms)

Retenção de estado (I/O hold após reinício)

Watchdog de comunicação

Monitoramento de status de rede e I/O

Configuração via web

Registro de eventos e logs de rede

Reset e restauração de fábrica via botão

Montagem em trilho DIN

Operação em temperatura industrial

Entradas e saídas (I/O)

Entradas digitais (DI):

8 canais

Tipo: contato molhado (NPN)

Tensão nominal: DC 24 V (18~30 V)

Filtragem configurável: 0~20 ms

Isolação: 500 VAC (optoisolado)

Saídas digitais (DO):

8 canais

Tipo: NPN (contato molhado)

Corrente nominal: 500 mA por canal

Tensão: DC 24 V (18~30 V)

Suporte a carga resistiva e indutiva

Proteções: sobrecarga, sobretensão e sobrecorrente

Isolação: 500 VAC

Interface de comunicação

Ethernet:

2 × portas RJ45 10/100 Mbps

Full/Half duplex

Auto MDI/MDIX

Suporte a rede local industrial

Protocolos suportados

Modbus TCP

Funções Modbus suportadas:

DI: 0x02, 0x03, 0x04

DO: 0x01, 0x03, 0x05, 0x06, 0x0F, 0x10

Funcionalidades avançadas

Aquisição de dados digitais em tempo real

Controle remoto de saídas digitais

Filtragem de ruído em entradas digitais

Retenção de estado após reinício

Watchdog de comunicação

Monitoramento de status de rede e I/O

Logs de rede e eventos

Suporte a DHCP e IP fixo

Atualização remota de firmware

Configuração via interface web

Reinicialização remota ou local

Alimentação

Entrada: DC 9 ~ 36 V

Proteção contra inversão de polaridade

Consumo

< 1,5 W @ 24 V

Proteções elétricas

ESD: até ±8 kV (ar) / ±6 kV (contato)

Surge: até ±2 kV (alimentação) / ±4 kV (Ethernet)

EFT: até ±2 kV (alimentação) / ±1 kV (Ethernet)

Isolamento: 500 VAC (I/O)

EMC industrial

Construção industrial

Carcaça em liga de alumínio

Grau de proteção IP40

Montagem em trilho DIN 35 mm

Design compacto e robusto

Dissipação passiva (fanless)

Ambiente de operação

Temperatura: -40°C a +75°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Expansão de I/O para CLPs

Automação industrial local

Sistemas SCADA

Controle de iluminação

Controle de acesso

Sistemas prediais inteligentes

Smart cities

Transporte inteligente

Monitoramento digital (on/off)

IIoT em rede local

Especificações principais

Característica Descrição

Modelo CJ-8DI8DO-MN

Tipo Controlador remoto I/O Ethernet

I/O 8 DI, 8 DO (NPN)

Comunicação Ethernet (Modbus TCP)

Protocolos Modbus TCP

Alimentação DC 9~36V

Consumo < 1,5 W

Montagem Trilho DIN

Proteção IP40

Temperatura -40 ~ +75 °C
