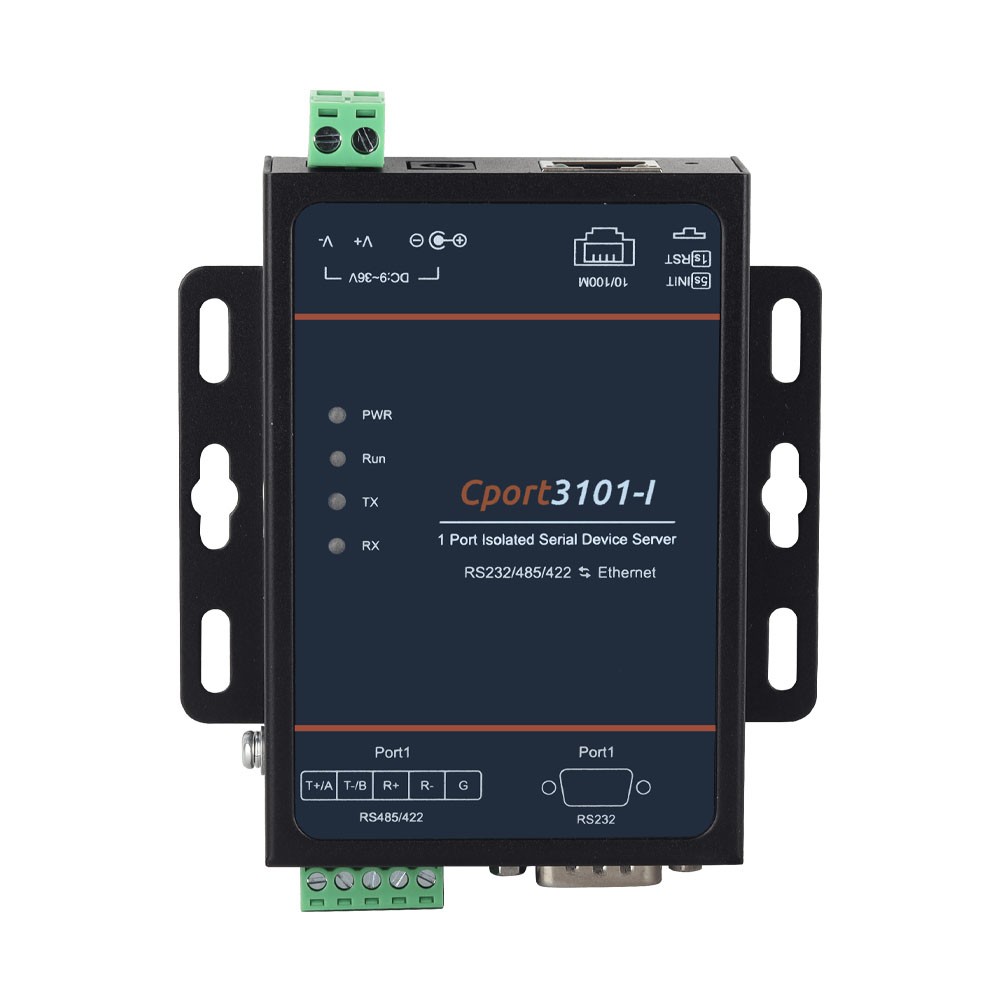

Cport3101-I

Servidor serial industrial isolado RS232/RS485/RS422 para Ethernet com gateway Modbus e IoT

Visão geral

O Cport3101-I é um servidor serial industrial com isolamento elétrico, projetado para integrar dispositivos RS232, RS485 ou RS422 a redes Ethernet com máxima confiabilidade e proteção.

O equipamento realiza a conversão entre:

1 porta serial isolada RS232 / RS485 / RS422

1 porta Ethernet 10/100 Mbps

Com suporte a múltiplos protocolos industriais e IoT, permite a comunicação entre dispositivos de campo e sistemas SCADA, redes industriais e plataformas em nuvem.

Possui isolamento elétrico de 2 kV, garantindo proteção contra interferências, surtos e diferenças de potencial, sendo ideal para ambientes industriais severos.

Equipado com processador ARM Cortex-M4 e watchdog dedicado, assegura operação contínua e recuperação automática em caso de falhas.

Principais características

Conversão RS232 / RS485 / RS422 para Ethernet

Porta serial com isolamento elétrico (2 kV)

Comunicação bidirecional transparente

Gateway Modbus RTU/ASCII para Modbus TCP

Gateway MQTT com integração cloud

Suporte a TCP, UDP, HTTP, WebSocket

Edge computing para processamento local

Watchdog de hardware independente

Comunicação segura via SSL/TLS

Configuração via web

Porta USB para logs

Montagem em parede

Operação em temperatura industrial

Interface serial

Padrão: RS232, RS485 e RS422

1 × porta serial isolada

Conexões

RS232: DB9

RS485/RS422: borne industrial

Sinais

RS232: TX, RX, GND

RS485/RS422: T+(A), T-(B), R+, R-, GND

Configuração

Baud rate: 600 bps até 460.800 bps

Bits de dados: 7 ou 8

Paridade: nenhuma, par, ímpar

Stop bits: 1 ou 2

Interface Ethernet

1 × porta RJ45 10/100 Mbps

Auto MDI/MDIX

Protocolos suportados

TCP / UDP / IP / ARP / ICMP

DHCP / DNS / HTTP

RFC2217

WebSocket

MQTT

Modbus RTU / ASCII ↔ Modbus TCP

Funcionalidades avançadas

Modos: TCP Client / TCP Server / UDP / Multicast

Até 8 conexões simultâneas (cliente e servidor)

Gateway Modbus bidirecional

MQTT com integração cloud

Porta serial virtual (RealCOM)

Buffer inteligente de dados

Segmentação de pacotes por tempo ou tamanho

Frame filtering (início/fim de pacote)

Registro e heartbeat de conexão

Mapeamento de endereços Modbus

Monitoramento de comunicação

Integração com nuvem

Compatível com:

Alibaba Cloud

OneNet

Tencent Cloud

Huawei Cloud

Alimentação

Entrada DC 9 ~ 36 V

Proteção contra inversão de polaridade

Consumo

< 1,5 W @ 12 V

Proteções elétricas

Isolamento: 2 kVDC

ESD: até ±15 kV

Surge: até ±4 kV

EFT: até ±4 kV

Construção industrial

Carcaça metálica

Proteção IP40

Dissipação passiva (sem ventilação)

Alta resistência a interferência eletromagnética

Recursos adicionais

Porta USB para armazenamento de logs

Botão de reset e configuração

LEDs de status (energia, rede, serial)

Ambiente de operação

Temperatura: -40°C a +85°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Ambientes industriais com ruído elétrico

Integração de CLPs e dispositivos seriais

Sistemas SCADA

Telemetria

Energia e utilidades

Saneamento

Automação industrial crítica

IIoT

Especificações principais

Característica Descrição

Modelo Cport3101-I

Tipo Servidor serial isolado para Ethernet

Portas 1 serial isolada + 1 Ethernet

Protocolos RS232 / RS485 / RS422

Velocidade até 460.800 bps

Isolamento 2 kV

Protocolos rede TCP, UDP, MQTT, HTTP

Alimentação DC 9~36V

Consumo < 1.5 W

Montagem Parede

Proteção IP40

Temperatura -40 ~ +85 °C
