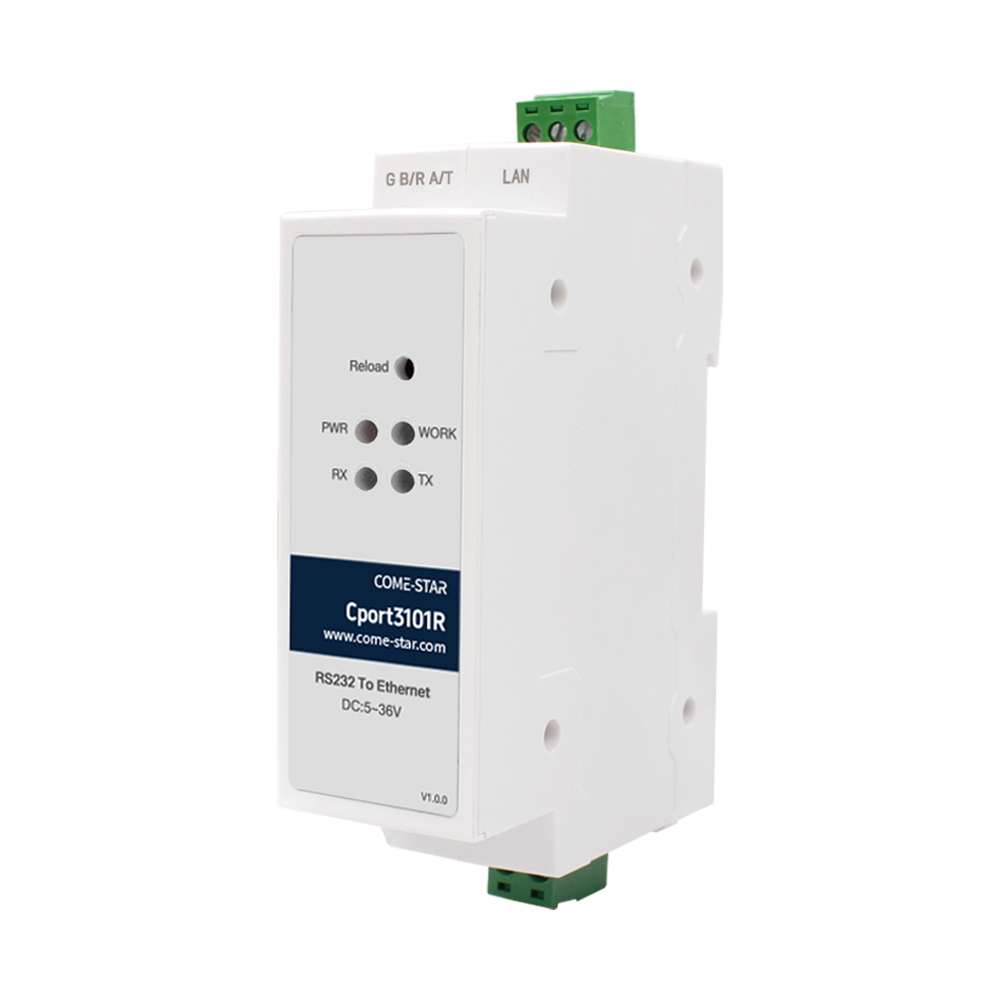

Cport3101R-232 – Conversor serial industrial RS232 para Ethernet com montagem em trilho DIN

Cport3101R-232 – Conversor serial industrial RS232 para Ethernet com montagem em trilho DIN

Cport3101R-232 – Conversor serial industrial RS232 para Ethernet com montagem em trilho DIN

Descrição do produto

Conversor serial industrial compacto para integração de dispositivos RS232 com redes Ethernet, com alta confiabilidade e desempenho para aplicações industriais.

Visão geral

O Cport3101R-232 é um conversor serial para Ethernet com montagem em trilho DIN, desenvolvido para permitir comunicação transparente e confiável entre dispositivos RS232 e redes Ethernet.

O equipamento realiza a conversão entre:

1 porta serial RS232

1 porta Ethernet 10/100 Mbps

Baseado em processador ARM Cortex-M0 e com pilha TCP/IP integrada, oferece alto desempenho, baixo consumo de energia e operação estável para aplicações industriais.

Permite comunicação bidirecional entre dispositivos seriais e sistemas de rede, incluindo integração com SCADA, CLPs e plataformas industriais.

Suporta múltiplos modos de comunicação, incluindo TCP Server, TCP Client, UDP e conversão Modbus RTU para Modbus TCP.

Conta com mecanismos de reconexão automática, watchdog e buffers otimizados, garantindo operação contínua e baixa latência (inferior a 10 ms).

Principais características

Conversão RS232 para Ethernet

Comunicação transparente bidirecional

Gateway Modbus RTU para Modbus TCP

Suporte a TCP, UDP, HTTP, WebSocket e MQTT

Porta serial virtual (Virtual COM)

Até 8 conexões TCP simultâneas

Buffer inteligente de dados

Baixa latência (< 10 ms)

Watchdog e reconexão automática

Configuração via web, software ou comandos AT

Atualização de firmware remota

Montagem em trilho DIN

Operação em temperatura industrial

Interface serial

Padrão: RS232

Quantidade: 1 × porta serial

Conexão:

Borne industrial 3 pinos

Configuração:

Baud rate: 600 bps até 460.800 bps

Bits de dados: 5, 6, 7 ou 8

Paridade: nenhuma, par, ímpar, mark ou space

Stop bits: 1 ou 2

Interface Ethernet

1 × porta RJ45 10/100 Mbps

Auto MDI/MDIX

Protocolos suportados

TCP / UDP / IP / ARP / ICMP

DHCP / DNS / DDNS

HTTP (HTTPD Client)

WebSocket

MQTT

Modbus RTU ↔ Modbus TCP

Funcionalidades avançadas

Modos: TCP Client / TCP Server / UDP Client / UDP Server

Até 8 conexões simultâneas em modo servidor

Gateway Modbus bidirecional

Porta serial virtual (RealCOM / VCOM)

Buffer de rede: até 16 KB envio / 4 KB recepção

Buffer serial: até 1 KB

Segmentação de pacotes por tempo ou tamanho

Heartbeat configurável

Pacotes de registro personalizados

Reconexão automática e restart por timeout

Monitoramento e configuração remota via web

Alimentação

Entrada: DC 5 ~ 36 V

Conexão via borne

Consumo

130 mA @ 5 V

Proteções elétricas

Isolamento eletromagnético: até 1,5 kV

ESD: até ±15 kV

Construção industrial

Carcaça em PC + ABS (V0 retardante a chama)

Grau de proteção IP30

Montagem em trilho DIN

Alta resistência a interferência eletromagnética

Recursos adicionais

Webserver integrado para configuração

LEDs de status

Identificação por MAC único configurável

Ambiente de operação

Temperatura: -40°C a +85°C

Armazenamento: -40°C a +105°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Integração de dispositivos RS232 em redes Ethernet

Sistemas SCADA

Automação industrial

Monitoramento de energia

Sistemas de transporte

Aquisição de dados ambientais

Retrofit de equipamentos seriais

Especificações principais

Característica Descrição

Modelo Cport3101R-232

Tipo Conversor serial RS232 para Ethernet

Portas 1 RS232 + 1 Ethernet

Velocidade até 460.800 bps

Protocolos TCP, UDP, MQTT, HTTP

Modbus RTU ↔ TCP

Alimentação DC 5~36V

Consumo 130 mA @5V

Montagem Trilho DIN

Proteção IP30

Temperatura -40 ~ +85 °C
