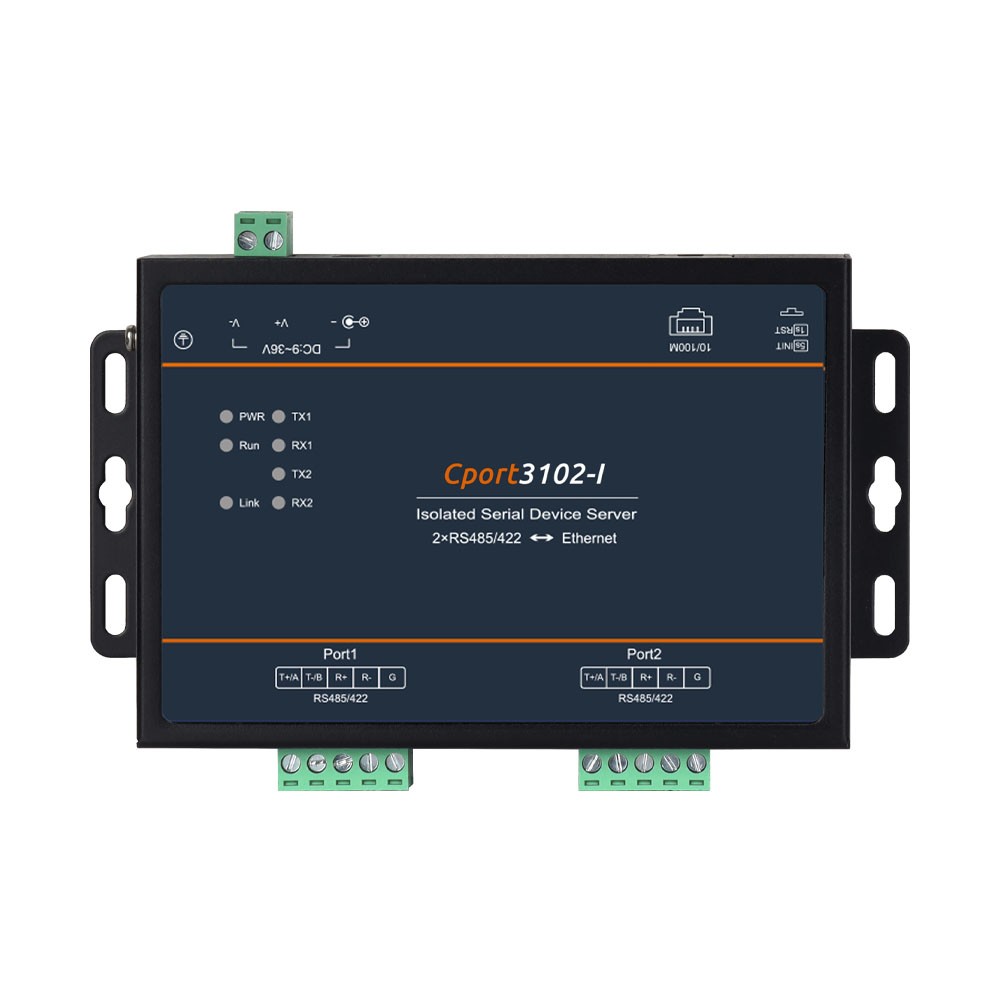

Cport3102-I – Servidor serial industrial isolado 2 portas RS485/RS422 para Ethernet com gateway Modbus

Cport3102-I – Servidor serial industrial isolado 2 portas RS485/RS422 para Ethernet com gateway Modbus

Cport3102-I – Servidor serial industrial isolado 2 portas RS485/RS422 para Ethernet com gateway Modbus

Descrição do produto

Servidor serial industrial com portas isoladas RS485/RS422 para integração segura e confiável com redes Ethernet em ambientes industriais críticos.

Visão geral

O Cport3102-I é um servidor serial industrial com isolamento elétrico, desenvolvido para comunicação confiável entre dispositivos RS485/RS422 e redes Ethernet.

O equipamento realiza a conversão entre:

2 portas seriais isoladas RS485 / RS422

1 porta Ethernet 10/100 Mbps

Equipado com processador ARM Cortex-M7 de alto desempenho (até 400 MHz) e watchdog externo dedicado, garante operação contínua e estabilidade em aplicações industriais.

Cada porta serial opera de forma independente, permitindo diferentes configurações e modos de comunicação simultâneos.

Conta com isolamento elétrico e proteção avançada contra ESD, surtos e interferências eletromagnéticas, sendo ideal para ambientes industriais severos.

Suporta múltiplos modos de comunicação e conversão de protocolos, incluindo Modbus RTU/ASCII para Modbus TCP, além de transmissão transparente via TCP.

Principais características

2 portas seriais isoladas RS485 / RS422

Conversão serial para Ethernet

Comunicação transparente bidirecional

Gateway Modbus RTU/ASCII para Modbus TCP

Suporte a transmissão Modbus RTU/ASCII sobre TCP

Suporte a TCP, UDP, HTTP, WebSocket

Isolamento elétrico de até 3 kV

Watchdog de hardware independente

Comunicação confiável em ambientes com alto ruído

Configuração via interface web

Porta serial virtual (RealCOM)

Montagem em parede

Operação em temperatura industrial

Interface serial

Padrão: RS485 e RS422

Quantidade: 2 × portas seriais isoladas

Conexão:

Borne industrial 5 vias (passo 5.08 mm)

Configuração:

Baud rate: 600 bps até 460.800 bps

Bits de dados: 7 ou 8

Paridade: nenhuma, par ou ímpar

Stop bits: 1 ou 2

Isolamento:

3 kVDC

Interface Ethernet

1 × porta RJ45 10/100 Mbps

Auto MDI/MDIX

Protocolos suportados

TCP / UDP / IP / ARP / ICMP

DHCP / DNS

HTTP

WebSocket

RFC2217

Modbus RTU / ASCII ↔ Modbus TCP

Funcionalidades avançadas

Modos: TCP Client / TCP Server / UDP / Multicast

Até 8 conexões TCP por porta serial

Gateway Modbus bidirecional (Master/Slave)

Modbus virtual ID mapping (evita conflitos de endereçamento)

Modbus RTU/ASCII over TCP (transparente)

Porta serial virtual (RealCOM)

Buffer de rede: até 16 KB envio / 16 KB recepção

Buffer serial: até 1,5 KB

Segmentação de pacotes por tempo ou tamanho

Heartbeat configurável (keep-alive)

Pacotes de registro personalizados

Reconexão automática e monitoramento de conexão

Monitoramento de comunicação e estatísticas

Alimentação

Entrada: DC 9 ~ 36 V

Proteção contra inversão de polaridade

Conexão via borne ou jack DC

Consumo

< 1 W @ 12 V

Proteções elétricas

Isolamento serial: até 3 kVDC

ESD: até ±15 kV

Surge: até ±4 kV

EFT: até ±2 kV

Alta imunidade eletromagnética (EMC industrial)

Construção industrial

Carcaça metálica

Grau de proteção IP40

Montagem em parede

Alta robustez para ambientes industriais severos

Recursos adicionais

Botão de reset e configuração

LEDs de status (energia, rede, serial)

Webserver integrado para gerenciamento

Ambiente de operação

Temperatura: -40°C a +85°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Ambientes industriais com alto ruído elétrico

Redes RS485/RS422 industriais

Sistemas SCADA

Telemetria

Energia e utilidades

Saneamento

Automação industrial crítica

IIoT

Especificações principais

Característica Descrição

Modelo Cport3102-I

Tipo Servidor serial isolado para Ethernet

Portas 2 RS485/RS422 + 1 Ethernet

Velocidade até 460.800 bps

Isolamento até 3 kV

Protocolos TCP, UDP, HTTP

Modbus RTU/ASCII ↔ TCP

Alimentação DC 9~36V

Consumo < 1 W

Montagem Parede

Proteção IP40

Temperatura -40 ~ +85 °C
