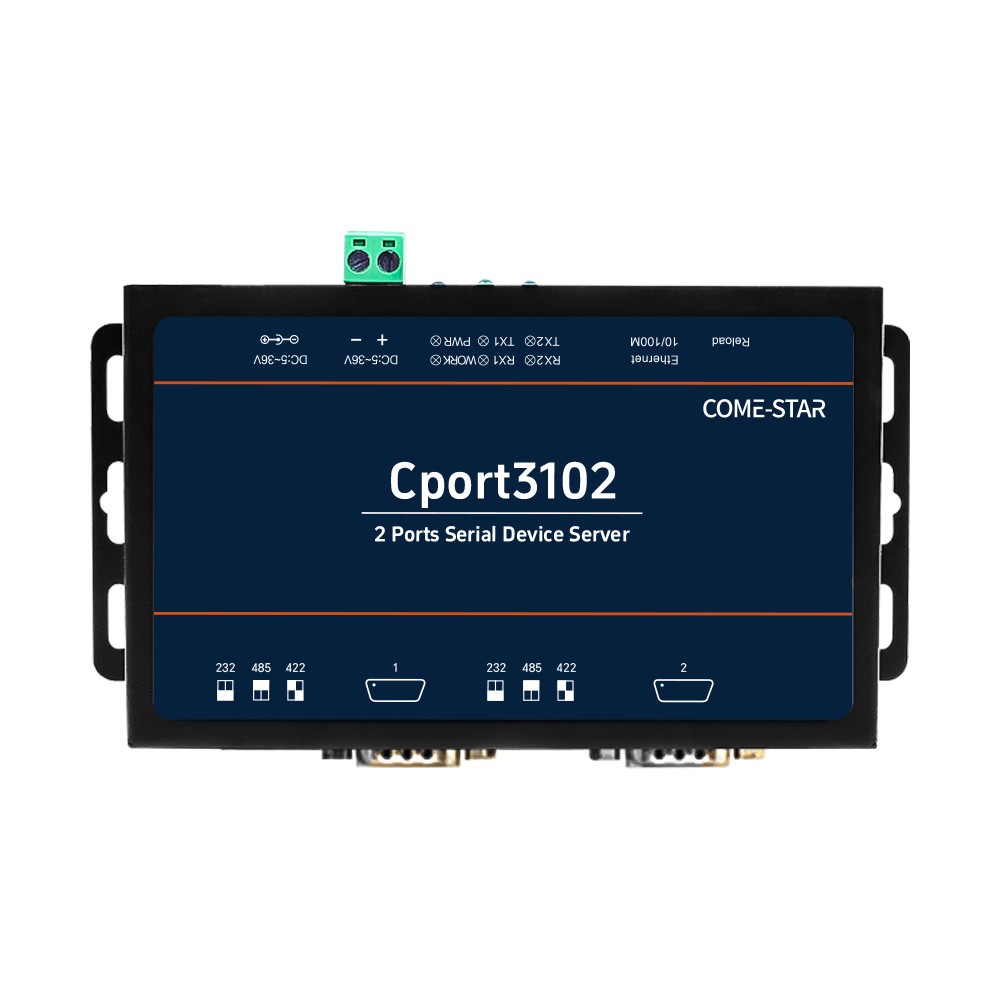

Cport3102 – Servidor serial industrial 2 portas RS232/RS485/RS422 para Ethernet com gateway Modbus e IoT

Cport3102 – Servidor serial industrial 2 portas RS232/RS485/RS422 para Ethernet com gateway Modbus e IoT

Cport3102 – Servidor serial industrial 2 portas RS232/RS485/RS422 para Ethernet com gateway Modbus e IoT

Descrição do produto

Servidor serial industrial multiportas para integração de dispositivos RS232/RS485/RS422 com redes Ethernet, com suporte a protocolos industriais, IoT e processamento local (edge computing).

Visão geral

O Cport3102 é um servidor serial industrial com montagem em parede, desenvolvido para comunicação confiável e simultânea entre múltiplos dispositivos seriais e redes Ethernet.

O equipamento realiza a conversão entre:

2 portas seriais RS232 / RS485 / RS422 independentes

1 porta Ethernet 10/100 Mbps

Equipado com processador ARM Cortex-M7 de alto desempenho (até 400 MHz) e watchdog dedicado, garante operação estável, rápida e segura.

Cada porta serial pode operar de forma independente, com diferentes configurações e modos de comunicação, permitindo máxima flexibilidade na integração de sistemas.

Possui proteção avançada contra ESD, surtos e interferências eletromagnéticas, sendo ideal para ambientes industriais severos.

Com suporte a gateway MQTT e edge computing, permite integração direta com plataformas em nuvem e processamento local de dados.

Principais características

2 portas seriais independentes RS232 / RS485 / RS422

Conversão serial para Ethernet

Comunicação transparente bidirecional

Gateway Modbus RTU para Modbus TCP

Gateway MQTT com integração cloud

Suporte a TCP, UDP, HTTP, WebSocket e MQTT

Edge computing para processamento local

Suporte a múltiplas plataformas IoT (AWS, Alibaba, ThingsBoard, EMQX, Tuya, Cumulocity)

SSL/TLS para comunicação segura

WebSocket Server para integração com dashboards web

Até 300 pontos de dados para IoT

Dual socket por porta serial (redundância de comunicação)

Watchdog de hardware e software

Configuração via web, software ou comandos AT

Porta serial virtual (Virtual COM)

Montagem em parede (com opção trilho DIN)

Operação em temperatura industrial

Interface serial

Padrão: RS232, RS485 e RS422

Quantidade: 2 × portas seriais independentes

Conexão:

DB9 padrão industrial

Configuração:

Baud rate: 600 bps até 230.400 bps

Bits de dados: 7 ou 8

Paridade: nenhuma, par, ímpar, mark ou space

Controle de fluxo: RTS/CTS (RS232) ou XON/XOFF

Sinais:

RS232: TxD, RxD, RTS, CTS, GND

RS422: Tx+, Tx-, Rx+, Rx-, GND

RS485: A+, B-, GND

Interface Ethernet

1 × porta RJ45 10/100 Mbps

Auto MDI/MDIX

Protocolos suportados

TCP / UDP / IP / ARP / ICMP

DHCP / DNS / NTP

HTTP / HTTPS

WebSocket

MQTT

SNMP v1/v2c

Modbus RTU ↔ Modbus TCP

Funcionalidades avançadas

Modos: TCP Client / TCP Server / UDP / Multicast

Dual socket por porta serial (redundância)

Gateway Modbus bidirecional com polling multi-host

Gateway MQTT com edge computing (até 300 pontos)

Buffer de rede: até 48 KB

Segmentação de pacotes por tempo ou tamanho

Frame filtering para dados seriais

Heartbeat configurável (keep-alive)

Pacotes de registro personalizados

Reconexão automática e monitoramento de conexão

Porta serial virtual (RealCOM / VCOM)

Webserver integrado para configuração e monitoramento

Alimentação

Entrada: DC 5 ~ 36 V

Proteção contra inversão de polaridade

Conexão via jack DC ou borne

Consumo

69 mA @ 12 V (médio)

Proteções elétricas

ESD: até ±15 kV

Surge: até ±2 kV

EFT: até ±2 kV

Alta imunidade a interferência eletromagnética

Construção industrial

Carcaça metálica

Grau de proteção IP30

Montagem em parede ou trilho DIN

Alta robustez para ambientes industriais

Recursos adicionais

Webserver integrado

LEDs de status

Gerenciamento remoto

Cache dinâmico de pacotes seriais

Ambiente de operação

Temperatura: -40°C a +85°C

Armazenamento: -40°C a +105°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Integração de múltiplos dispositivos seriais

Sistemas SCADA

Automação industrial

Telemetria

Energia e utilidades

Monitoramento remoto

IIoT e coleta de dados

Integração com nuvem industrial

Especificações principais

Característica Descrição

Modelo Cport3102

Tipo Servidor serial industrial multiportas

Portas 2 seriais + 1 Ethernet

Protocolos seriais RS232 / RS485 / RS422

Velocidade até 230.400 bps

Protocolos TCP, UDP, MQTT, HTTP

Modbus RTU ↔ TCP

Alimentação DC 5~36V

Consumo 69 mA @12V

Montagem Parede / Trilho DIN

Proteção IP30

Temperatura -40 ~ +85 °C
