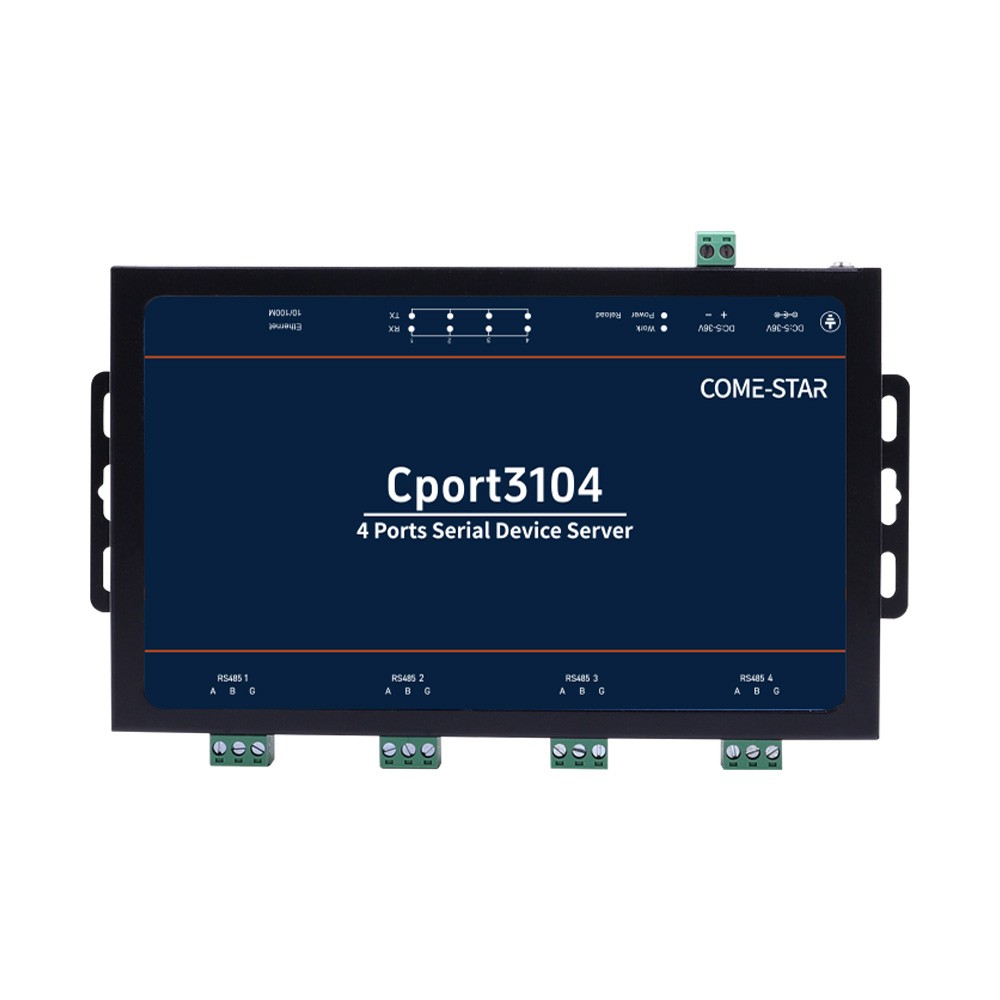

Cport3104-485 – Servidor serial industrial 4 portas RS485 para Ethernet com gateway Modbus e IoT

Cport3104-485 – Servidor serial industrial 4 portas RS485 para Ethernet com gateway Modbus e IoT

Cport3104-485 – Servidor serial industrial 4 portas RS485 para Ethernet com gateway Modbus e IoT

Descrição do produto

Servidor serial industrial multiportas RS485 para integração de dispositivos de campo com redes Ethernet, com suporte a protocolos industriais, IoT e processamento local (edge computing).

Visão geral

O Cport3104-485 é um servidor serial industrial com montagem em parede, projetado para comunicação confiável entre múltiplos dispositivos RS485 e redes Ethernet.

O equipamento realiza a conversão entre:

4 portas seriais RS485

1 porta Ethernet 10/100 Mbps

Equipado com processador ARM Cortex-M7 (até 400 MHz), oferece alto desempenho, baixa latência e operação contínua.

Cada porta serial opera de forma independente e pode se conectar simultaneamente a dois servidores diferentes, garantindo redundância de comunicação.

Conta com watchdog de hardware e software, além de mecanismos de keep-alive, assegurando estabilidade mesmo em redes instáveis.

Possui proteção avançada contra ESD, surtos e interferências eletromagnéticas, sendo ideal para ambientes industriais severos.

Com suporte a gateway MQTT e edge computing, permite coleta, processamento e envio de dados diretamente para plataformas em nuvem.

Principais características

4 portas seriais RS485 independentes

Conversão serial para Ethernet

Comunicação transparente bidirecional

Gateway Modbus RTU para Modbus TCP

Gateway MQTT com integração cloud

Suporte a TCP, UDP, HTTP, WebSocket e MQTT

Edge computing para processamento local

Compatível com AWS IoT, ThingsBoard, Alibaba Cloud, EMQX, Tuya e Cumulocity

Modbus RTU Master para aquisição de dados de campo

Conversão de dados para MQTT em formato JSON

SSL/TLS para comunicação segura

SNMP v1/v2c para gerenciamento de rede

Dual socket por porta (redundância de comunicação)

Watchdog de hardware e software

Configuração via web, software ou comandos AT

Porta serial virtual (Virtual COM)

Montagem em parede ou painel

Operação em temperatura industrial

Interface serial

Padrão: RS485

Quantidade: 4 × portas seriais independentes

Conexão:

Borne industrial 3 pinos

Configuração:

Baud rate: 600 bps até 921.600 bps

Bits de dados: 7 ou 8

Paridade: par ou ímpar

Controle de fluxo: XON/XOFF

Sinais:

RS485: A+, B-, GND

Interface Ethernet

1 × porta RJ45 10/100 Mbps

Auto MDI/MDIX

Isolamento eletromagnético de até 2 kV

Protocolos suportados

TCP / UDP / IP / ARP / ICMP

DHCP / DNS / NTP

HTTP / HTTPS

WebSocket

MQTT

SNMP v1/v2c

Modbus RTU ↔ Modbus TCP

Funcionalidades avançadas

Modos: TCP Client / TCP Server / UDP / Multicast

Dual socket por porta serial (redundância)

Gateway Modbus bidirecional com polling multi-host

Modbus RTU Master para coleta de dados de campo

Conversão de dados para MQTT (JSON)

Gateway MQTT com edge computing (até 300 pontos)

Buffer de rede: até 16 KB

Segmentação de pacotes por tempo ou tamanho

Frame filtering para dados seriais

Heartbeat configurável (keep-alive)

Pacotes de registro personalizados

Reconexão automática e monitoramento de conexão

Porta serial virtual (RealCOM / VCOM)

Webserver integrado para configuração e monitoramento

Alimentação

Entrada: DC 9 ~ 36 V

Proteção contra inversão de polaridade

Conexão via jack DC ou borne

Consumo

53 mA @ 12 V (médio)

Proteções elétricas

ESD: até ±15 kV

Surge: até ±2 kV

EFT: até ±2 kV

Proteção contra surtos e interferência industrial

Isolamento serial e Ethernet industrial

Construção industrial

Carcaça metálica

Grau de proteção IP30

Montagem em parede ou painel

Alta robustez para ambientes industriais

Recursos adicionais

Webserver integrado

LEDs de status

Parafuso de aterramento

Cache dinâmico de pacotes seriais

Ambiente de operação

Temperatura: -40°C a +85°C

Armazenamento: -40°C a +105°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Redes RS485 industriais

Integração de múltiplos dispositivos de campo

Sistemas SCADA

Automação industrial

Telemetria

Energia e utilidades

Monitoramento remoto

IIoT e coleta de dados

Integração com nuvem industrial

Aquisição de dados em larga escala

Especificações principais

Característica Descrição

Modelo Cport3104-485

Tipo Servidor serial industrial RS485 multiportas

Portas 4 RS485 + 1 Ethernet

Velocidade até 921.600 bps

Protocolos TCP, UDP, MQTT, HTTP

Modbus RTU ↔ TCP

Alimentação DC 9~36V

Consumo 53 mA @12V

Montagem Parede / Painel

Proteção IP30

Temperatura -40 ~ +85 °C
