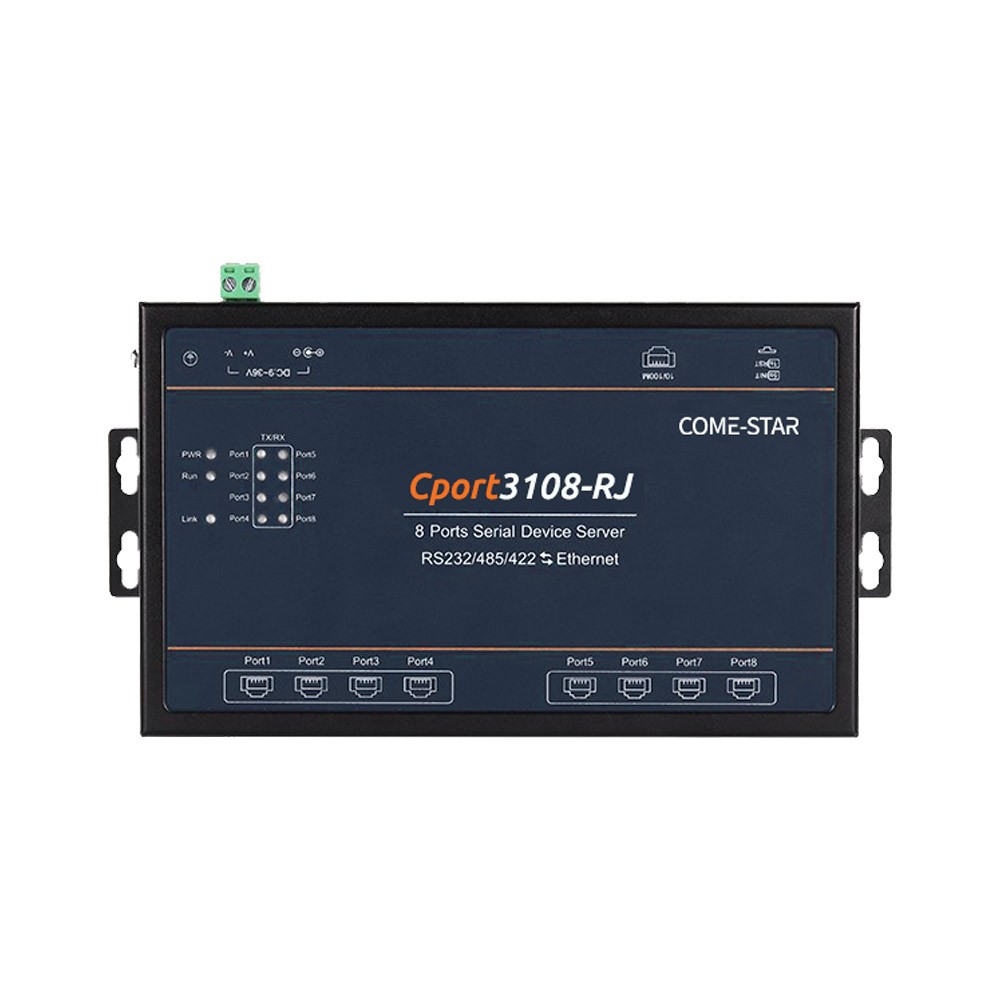

Cport3108-RJ – Servidor serial industrial 8 portas RS232/RS485/RS422 para Ethernet com gateway Modbus e IoT

Cport3108-RJ – Servidor serial industrial 8 portas RS232/RS485/RS422 para Ethernet com gateway Modbus e IoT

Cport3108-RJ – Servidor serial industrial 8 portas RS232/RS485/RS422 para Ethernet com gateway Modbus e IoT

Descrição do produto

Servidor serial industrial de alta densidade com 8 portas RS232/RS485/RS422 com conexão RJ45, ideal para integração de múltiplos dispositivos com redes Ethernet e aplicações IIoT.

Visão geral

O Cport3108-RJ é um servidor serial industrial com montagem em parede, projetado para comunicação confiável entre múltiplos dispositivos seriais e redes Ethernet.

O equipamento realiza a conversão entre:

8 portas seriais RS232 / RS485 / RS422

1 porta Ethernet 10/100 Mbps

Equipado com processador ARM Cortex-M7 de alto desempenho (até 528 MHz), oferece alta capacidade de processamento, baixa latência e operação contínua.

Cada porta serial opera de forma independente, permitindo diferentes configurações e modos de comunicação simultâneos.

Conta com watchdog externo, além de proteção avançada contra ESD, surtos e interferências eletromagnéticas, garantindo operação estável em ambientes industriais severos.

Suporta múltiplos protocolos industriais e integração com nuvem via MQTT, permitindo aplicações avançadas de IIoT e supervisão remota.

Principais características

8 portas seriais RS232 / RS485 / RS422 (via RJ45)

Conversão serial para Ethernet

Comunicação transparente bidirecional

Gateway Modbus RTU/ASCII para Modbus TCP

Suporte a Modbus RTU/ASCII over TCP

Gateway MQTT com integração cloud

Suporte a TCP, UDP, HTTP, WebSocket e MQTT

Edge computing para processamento local

Compatível com Alibaba Cloud, OneNet e Huawei Cloud

Suporte a comunicação serial-to-serial (forwarding)

SSL/TLS para comunicação segura

Até 8 conexões simultâneas por porta

Watchdog de hardware

Configuração via web, software ou comandos

Porta serial virtual (Virtual COM)

Armazenamento de logs local e remoto

Montagem em parede

Operação em temperatura industrial

Interface serial

Padrão: RS232, RS485 e RS422

Quantidade: 8 × portas seriais independentes

Conexão:

RJ45

Configuração:

Baud rate: 600 bps até 460.800 bps

Bits de dados: 7 ou 8

Paridade: nenhuma, par ou ímpar

Stop bits: 1 ou 2

Sinais:

RS232: TxD, RxD, RTS, CTS, GND

RS422: Tx+, Tx-, Rx+, Rx-, GND

RS485: A+, B-, GND

Interface Ethernet

1 × porta RJ45 10/100 Mbps

Auto MDI/MDIX

Protocolos suportados

TCP / UDP / IP / ARP / ICMP

DHCP / DNS / NTP

HTTP

WebSocket

MQTT

RFC2217

Modbus RTU / ASCII ↔ Modbus TCP

Funcionalidades avançadas

Modos: TCP Client / TCP Server / UDP / Multicast

Até 8 conexões simultâneas por porta

Gateway Modbus bidirecional (Master/Slave)

Modbus virtual ID mapping (evita conflitos)

Porta serial virtual (RealCOM / VCOM)

Serial-to-serial forwarding (bidirecional ou unidirecional)

Buffer de rede: até 16 KB envio / 16 KB recepção

Buffer serial: até 1,5 KB

Segmentação de pacotes por tempo ou tamanho

Heartbeat configurável (keep-alive)

Pacotes de registro personalizados

Reconexão automática e monitoramento de conexão

Monitoramento de comunicação e estatísticas

Armazenamento de logs (local, rede ou serial)

Alimentação

Entrada: DC 9 ~ 36 V

Proteção contra inversão de polaridade

Conexão via borne ou jack DC

Consumo

< 2,6 W @ 12 V

Proteções elétricas

ESD: até ±15 kV

Surge: até ±4 kV

EFT: até ±4 kV

Alta imunidade eletromagnética (EMC industrial)

Construção industrial

Carcaça metálica

Grau de proteção IP40

Montagem em parede

Alta robustez para ambientes industriais severos

Recursos adicionais

Botão de reset e configuração

LEDs de status (energia, rede, serial)

Webserver integrado para gerenciamento

Ferramentas de configuração e virtual COM

Ambiente de operação

Temperatura: -40°C a +85°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Integração de múltiplos dispositivos seriais

Sistemas SCADA

Automação industrial

Telemetria

Monitoramento ambiental

Energia e utilidades

Saneamento

IIoT e coleta de dados em larga escala

Infraestruturas críticas com alta densidade de comunicação

Especificações principais

Característica Descrição

Modelo Cport3108-RJ

Tipo Servidor serial industrial multiportas

Portas 8 RS232/RS485/RS422 + 1 Ethernet

Velocidade até 460.800 bps

Protocolos TCP, UDP, MQTT, HTTP

Modbus RTU/ASCII ↔ TCP

Alimentação DC 9~36V

Consumo < 2,6 W

Montagem Parede

Proteção IP40

Temperatura -40 ~ +85 °C
