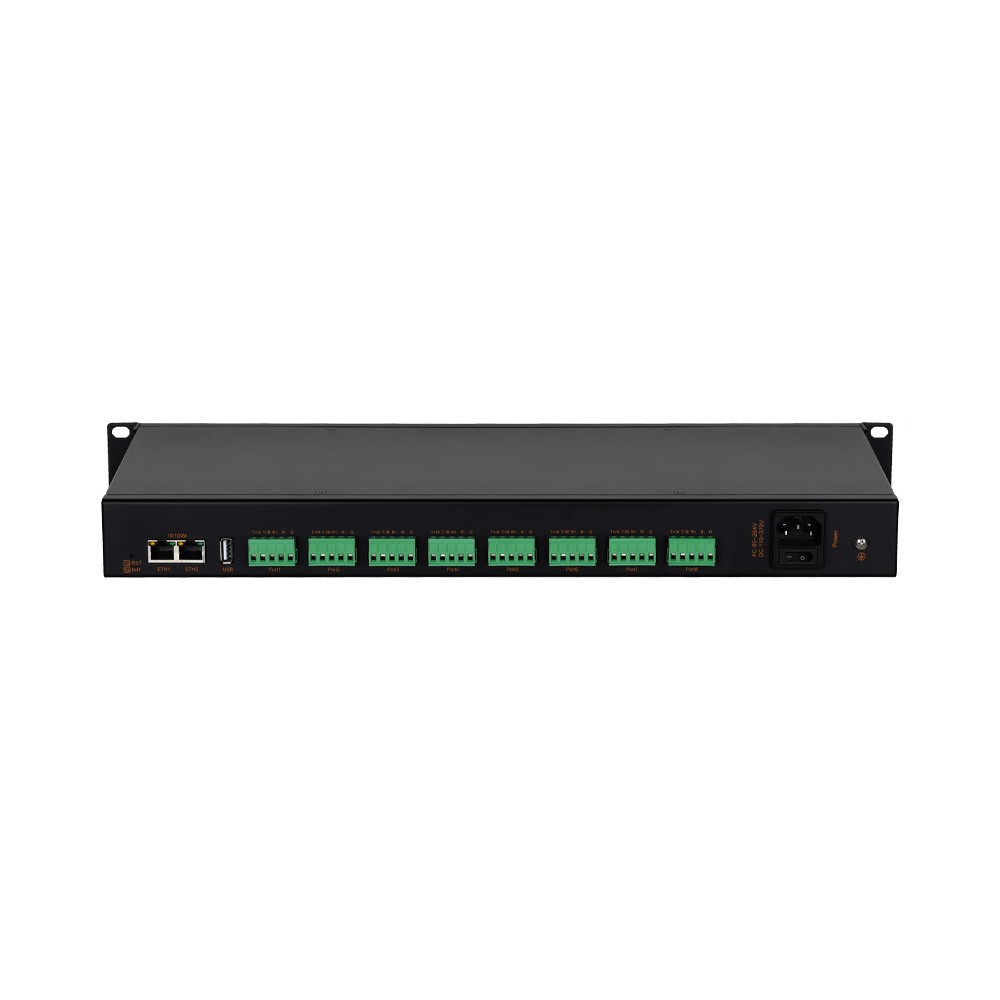

Cport3208-I-AD220 – Servidor serial industrial isolado 8 portas RS485/RS422 para Ethernet com montagem em rack e gateway Modbus e IoT

Cport3208-I-AD220 – Servidor serial industrial isolado 8 portas RS485/RS422 para Ethernet com montagem em rack e gateway Modbus e IoT

Cport3208-I-AD220 – Servidor serial industrial isolado 8 portas RS485/RS422 para Ethernet com montagem em rack e gateway Modbus e IoT

Descrição do produto

Servidor serial industrial de alta densidade com 8 portas RS485/RS422 isoladas, montagem em rack 19” e 2 portas Ethernet, projetado para aplicações críticas com alta imunidade elétrica e integração IIoT.

Visão geral

O Cport3208-I-AD220 é um servidor serial industrial com isolamento elétrico e montagem em rack 19” (1U), desenvolvido para comunicação robusta entre múltiplos dispositivos RS485/RS422 e redes Ethernet.

O equipamento realiza a conversão entre:

8 portas seriais isoladas RS485 / RS422

2 portas Ethernet 10/100 Mbps

Equipado com processador ARM Cortex-M7 de alto desempenho (até 528 MHz) e watchdog externo dedicado, garante operação contínua, confiável e segura.

Cada porta serial opera de forma independente, permitindo diferentes configurações e modos de comunicação simultâneos.

As duas portas Ethernet permitem segmentação de rede ou operação em cascata, possibilitando arquiteturas redundantes e mais robustas.

Conta com isolamento elétrico, além de proteção avançada contra ESD, surtos e interferências eletromagnéticas, sendo ideal para ambientes industriais severos.

Suporta múltiplos modos de comunicação e conversão de protocolos, incluindo Modbus RTU/ASCII para Modbus TCP e integração com plataformas em nuvem via MQTT.

Principais características

8 portas seriais isoladas RS485 / RS422

2 portas Ethernet (segmentação ou redundância de rede)

Conversão serial para Ethernet

Comunicação transparente bidirecional

Gateway Modbus RTU/ASCII para Modbus TCP

Suporte a Modbus RTU/ASCII over TCP

Gateway MQTT com integração cloud

Compatível com Alibaba Cloud, OneNet, Tencent Cloud e Huawei Cloud

Isolamento elétrico de até 3 kV

Suporte a comunicação serial-to-serial (forwarding)

SSL/TLS para comunicação segura

Até 8 conexões simultâneas por porta

Watchdog de hardware

Configuração via web, software ou comandos

Porta serial virtual (Virtual COM)

Armazenamento de logs (local, rede e USB)

Interface USB para armazenamento de dados

Montagem em rack 19” (1U)

Operação em temperatura industrial

Interface serial

Padrão: RS485 e RS422

Quantidade: 8 × portas seriais isoladas

Conexão:

Borne industrial (passo 5.08 mm)

Configuração:

Baud rate: 600 bps até 460.800 bps

Bits de dados: 7 ou 8

Paridade: nenhuma, par ou ímpar

Stop bits: 1 ou 2

Isolamento:

2 kVAC / 3 kVDC

Interface Ethernet

2 × portas RJ45 10/100 Mbps

Auto MDI/MDIX

Operação em segmentos independentes ou cascata

Protocolos suportados

TCP / UDP / IP / ARP / ICMP

DHCP / DNS / NTP

HTTP

WebSocket

MQTT

RFC2217

Modbus RTU / ASCII ↔ Modbus TCP

Funcionalidades avançadas

Modos: TCP Client / TCP Server / UDP / Multicast

Até 8 conexões simultâneas por porta

Gateway Modbus bidirecional (Master/Slave)

Modbus virtual ID mapping (evita conflitos)

Porta serial virtual (RealCOM / VCOM)

Serial-to-serial forwarding (bidirecional ou unidirecional)

Buffer de rede: até 16 KB envio / 16 KB recepção

Buffer serial: até 1,5 KB

Segmentação de pacotes por tempo ou tamanho

Heartbeat configurável (keep-alive)

Pacotes de registro personalizados

Reconexão automática e monitoramento de conexão

Monitoramento de comunicação e estatísticas

Armazenamento de logs (local, rede e USB)

Alimentação

Entrada: AC 85 ~ 264 V ou DC 110 ~ 370 V

Proteção contra inversão de polaridade

Conexão via tomada AC com chave

Consumo

< 4,5 W @ 220 V

Proteções elétricas

Isolamento serial: até 3 kV

ESD: até ±15 kV

Surge: até ±2 kV

EFT: até ±4 kV

Alta imunidade eletromagnética (EMC industrial)

Construção industrial

Carcaça metálica

Grau de proteção IP40

Montagem em rack 19” (1U)

Design fanless (sem ventilação)

Alta robustez para ambientes industriais severos

Recursos adicionais

Interface USB para armazenamento de logs

Botão de reset e configuração

LEDs de status (energia, rede, serial)

Webserver integrado para gerenciamento

Ferramentas de configuração e virtual COM

Ambiente de operação

Temperatura: -40°C a +85°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Centros de controle e automação (CCO)

Sistemas SCADA de grande porte

Redes RS485/RS422 industriais críticas

Integração de múltiplos dispositivos de campo

Telemetria industrial

Energia e utilidades

Saneamento

Monitoramento ambiental

IIoT e coleta de dados em larga escala

Infraestruturas críticas com alta densidade e necessidade de isolamento

Especificações principais

Característica Descrição

Modelo Cport3208-I-AD220

Tipo Servidor serial industrial isolado para rack

Portas 8 RS485/RS422 + 2 Ethernet

Velocidade até 460.800 bps

Isolamento até 3 kV

Protocolos TCP, UDP, MQTT, HTTP

Modbus RTU/ASCII ↔ TCP

Alimentação AC 85~264V / DC 110~370V

Consumo < 4,5 W

Montagem Rack 19” (1U)

Proteção IP40

Temperatura -40 ~ +85 °C
