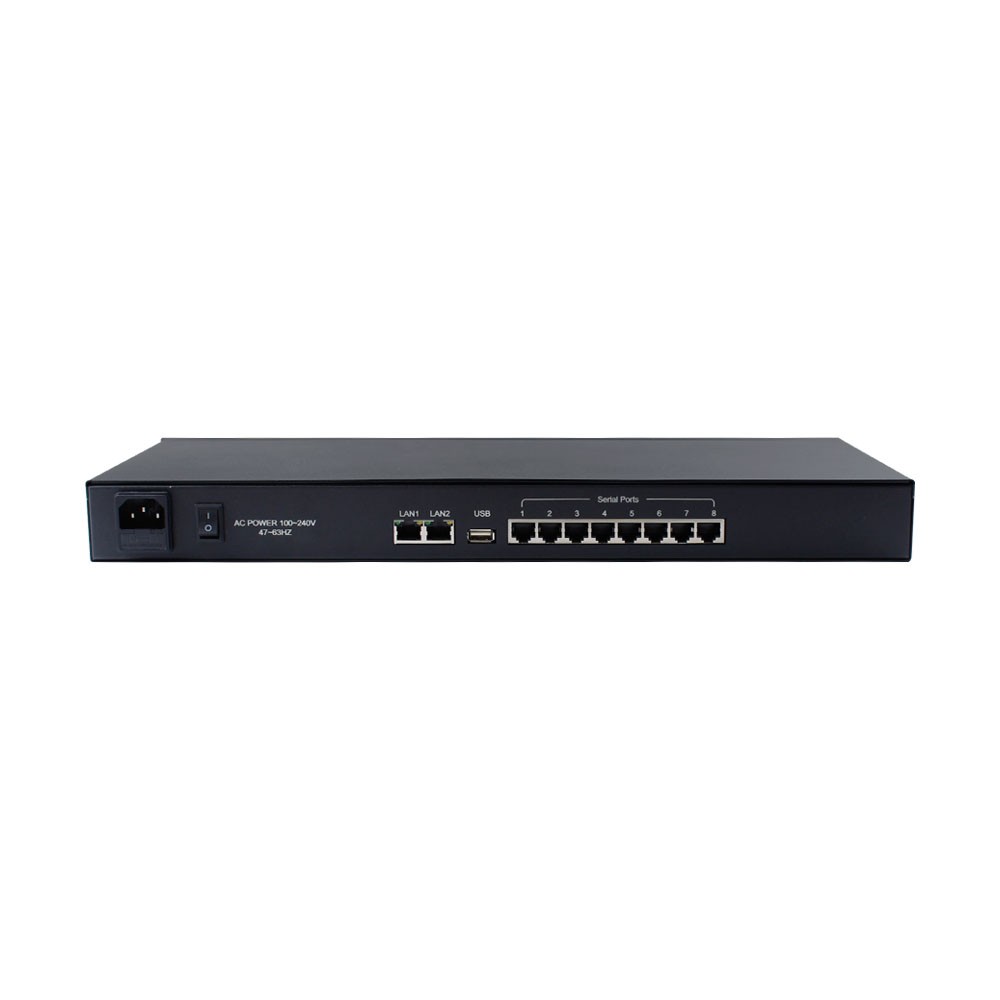

Cport3208-RJ-AD220 – Servidor serial industrial 8 portas RS232/RS485/RS422 para Ethernet com montagem em rack e gateway Modbus

Cport3208-RJ-AD220 – Servidor serial industrial 8 portas RS232/RS485/RS422 para Ethernet com montagem em rack e gateway Modbus

Cport3208-RJ-AD220 – Servidor serial industrial 8 portas RS232/RS485/RS422 para Ethernet com montagem em rack e gateway Modbus

Descrição do produto

Servidor serial industrial para rack 19” com 8 portas RS232/RS485/RS422 com conexão RJ45, projetado para integração de dispositivos seriais com redes Ethernet em aplicações industriais e sistemas SCADA.

Visão geral

O Cport3208-RJ-AD220 é um servidor serial industrial com montagem em rack 19” (1U), desenvolvido para comunicação confiável e de alta velocidade entre múltiplos dispositivos seriais e redes Ethernet.

O equipamento realiza a conversão entre:

8 portas seriais RS232 / RS485 / RS422 (selecionáveis)

2 portas Ethernet 10/100 Mbps

Cada porta serial opera de forma independente, permitindo diferentes modos e configurações por canal, com padrão RS232 e seleção para RS485/RS422 via chave (dial).

Equipado com processador ARM9, 64 MB de RAM e 16 MB de Flash, oferece alta capacidade de processamento e estabilidade operacional.

Permite conexão simultânea com múltiplos servidores, suportando até 16 conexões TCP em modo cliente.

Conta com watchdog de hardware, proteção contra interferências eletromagnéticas e operação confiável em ambientes industriais severos.

Suporta comunicação transparente bidirecional e conversão de protocolos, incluindo Modbus TCP para Modbus RTU.

Principais características

8 portas seriais RS232 / RS485 / RS422 (via RJ45)

2 portas Ethernet para segmentação ou redundância de rede

Conversão serial para Ethernet

Comunicação transparente bidirecional

Gateway Modbus TCP para Modbus RTU

Suporte a TCP, UDP e HTTPD Client

Porta serial virtual (VCOM)

Suporte a até 16 conexões TCP em modo cliente

Dual socket por porta (envio para dois servidores simultaneamente)

Watchdog de hardware (alta confiabilidade)

Configuração via web, software ou comandos AT

Suporte a DNS, DHCP e IP estático

Sincronização de tempo (NTP + RTC interno)

Agendador de tarefas (task scheduler)

Atualização remota de firmware

Monitoramento remoto

Montagem em rack 19” (1U)

Operação em temperatura industrial

Interface serial

Padrão: RS232 / RS485 / RS422

Quantidade: 8 × portas seriais independentes

Conexão:

RJ45

Configuração:

Baud rate: 300 bps até 115.200 bps

Bits de dados: 7 ou 8

Paridade: nenhuma, par ou ímpar

Stop bits: 1 ou 2

Recursos:

Seleção de interface via chave (dial)

Operação independente por porta

Interface Ethernet

2 × portas RJ45 10/100 Mbps

Auto MDI/MDIX

Operação em rede local ou externa

Protocolos suportados

TCP / UDP / IP / ARP / ICMP

DHCP / DNS / HTTP / HTTPS

RFC2217

Modbus TCP ↔ Modbus RTU

Funcionalidades avançadas

Modos: TCP Client / TCP Server / UDP Client / UDP Server / HTTPD Client

Até 16 conexões TCP simultâneas

Dual socket por porta (envio simultâneo para dois servidores)

Porta serial virtual (VCOM)

Buffer de rede: até 10 KB

Buffer serial: até 10 KB

Segmentação de pacotes por tempo ou tamanho

Heartbeat e keep-alive configuráveis

Pacotes de registro personalizados

Reconexão automática

Monitoramento remoto

Sincronização de tempo (RTC + NTP)

Agendamento de tarefas (scheduler)

Alimentação

Entrada: AC 85 ~ 265 V

Frequência: 50/60 Hz

Consumo

1,6 W

Proteções elétricas

ESD: nível 4

EFT: nível 4

Surge: nível 3

Alta imunidade eletromagnética (EMC industrial)

Construção industrial

Carcaça metálica

Grau de proteção IP30

Montagem em rack 19” (1U)

Design robusto para ambientes industriais

Recursos adicionais

LEDs de status (energia, rede, comunicação)

Endereço MAC configurável

Configuração via web e software

Ferramentas de diagnóstico e teste

Ambiente de operação

Temperatura: -40°C a +85°C

Armazenamento: -40°C a +105°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Centros de controle e automação (CCO)

Sistemas SCADA

Integração de múltiplos dispositivos seriais

Automação industrial

Telemetria

Energia e utilidades

Saneamento

Monitoramento ambiental

IIoT

Infraestruturas com alta densidade de comunicação

Especificações principais

Característica Descrição

Modelo Cport3208-RJ-AD220

Tipo Servidor serial industrial para rack

Portas 8 RS232/RS485/RS422 + 2 Ethernet

Velocidade até 115.200 bps

Protocolos TCP, UDP, HTTP

Modbus TCP ↔ RTU

Alimentação AC 85~265V

Consumo 1,6 W

Montagem Rack 19” (1U)

Proteção IP30

Temperatura -40 ~ +85 °C
