Descrição do produto

Servidor serial industrial de altíssima densidade com 16 portas RS232/RS485 e interfaces Gigabit Ethernet (cobre ou fibra), projetado para integração de sistemas industriais de grande porte e aplicações IIoT críticas.

Visão geral

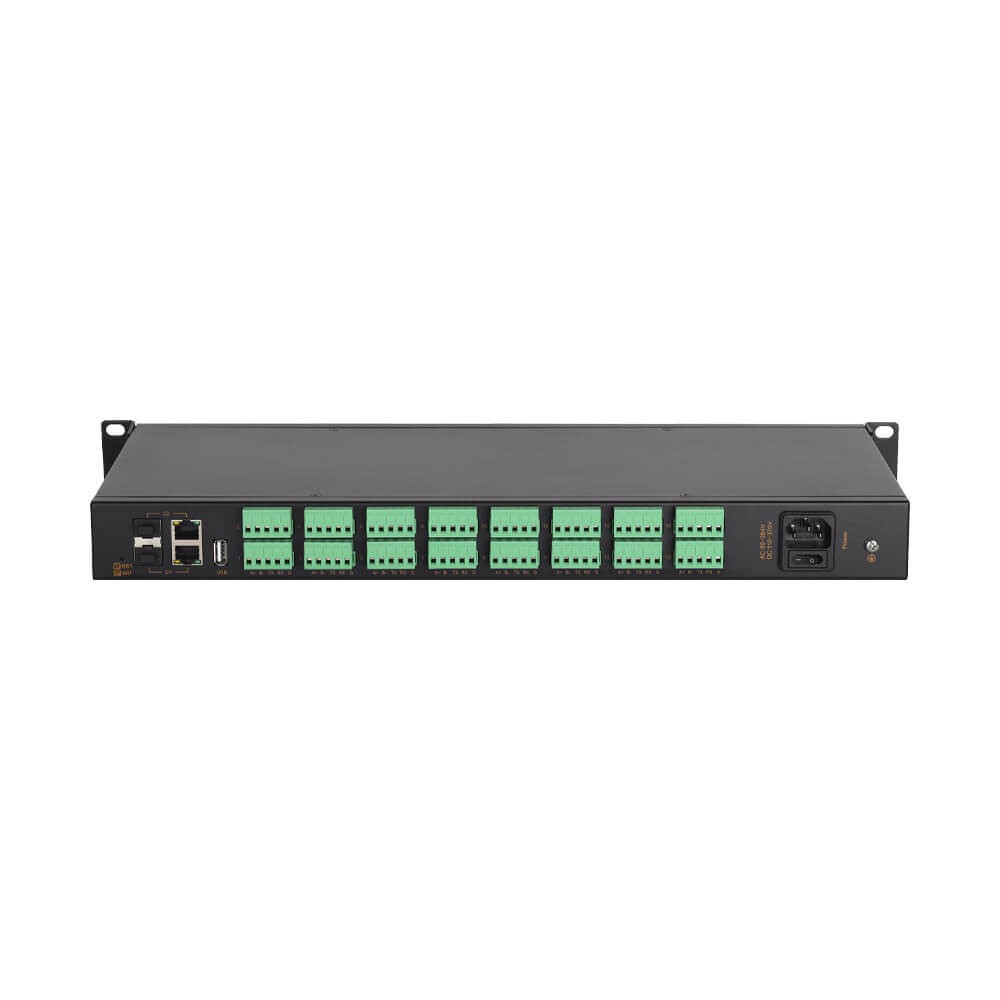

O Cport3216-AD220 é um servidor serial industrial com montagem em rack 19” (1U), desenvolvido para comunicação robusta e de alto desempenho entre múltiplos dispositivos seriais e redes Ethernet.

O equipamento realiza a conversão entre:

16 portas seriais RS232 / RS485

2 portas Ethernet Gigabit (RJ45 ou SFP fibra)

Equipado com processador ARM Cortex-A8 (até 800 MHz), oferece alto poder de processamento, baixa latência e operação contínua para aplicações críticas.

Cada porta serial opera de forma independente, permitindo diferentes configurações, protocolos e velocidades simultaneamente.

As portas Ethernet Gigabit podem operar em segmentos independentes ou em cascata, proporcionando alta flexibilidade e arquiteturas redundantes.

Conta com watchdog externo e proteção avançada contra ESD, surtos e interferências eletromagnéticas, garantindo operação confiável em ambientes industriais severos.

Com suporte a MQTT, DDP/DC e edge computing, permite integração direta com plataformas em nuvem e sistemas IIoT avançados.

Principais características

16 portas seriais RS232 / RS485 independentes

2 portas Ethernet Gigabit (RJ45 ou SFP fibra)

Conversão serial para Ethernet de alta performance

Comunicação transparente bidirecional

Gateway Modbus RTU/ASCII para Modbus TCP

Suporte a Modbus RTU/ASCII over TCP

Gateway MQTT com integração cloud

Suporte a DDP/DC para encapsulamento de dados

Compatível com Alibaba Cloud, OneNet, Tencent Cloud e Huawei Cloud

SSL/TLS com múltiplos algoritmos de criptografia (AES, DES, etc.)

Controle de acesso via IP/MAC e autenticação

Alarmes por evento (e-mail e SNMP)

Suporte a comunicação serial-to-serial (forwarding)

Até 8 conexões simultâneas por porta

Watchdog de hardware

Configuração via web, console e software

Porta serial virtual (Virtual COM)

Armazenamento de logs (local, rede e USB)

Interface USB para backup de dados

Montagem em rack 19” (1U)

Operação em temperatura industrial

Interface serial

Padrão: RS232 e RS485

Quantidade: 16 × portas seriais independentes

Conexão:

Borne industrial (passo 5.08 mm)

Configuração:

Baud rate: 300 bps até 460.800 bps

Bits de dados: 5, 6, 7 ou 8

Paridade: nenhuma, par, ímpar, mark ou space

Stop bits: 1 ou 2

Interface Ethernet

2 × portas Gigabit Ethernet

10/100/1000 Base-T (RJ45) ou SFP fibra

Auto MDI/MDIX

Operação em segmentos independentes ou cascata

Protocolos suportados

TCP / UDP / IP / ARP / ICMP

DHCP / DNS / NTP / TELNET / TFTP

HTTP / HTTPS

WebSocket

MQTT

SNMP

RFC2217

Modbus RTU / ASCII ↔ Modbus TCP

DDP/DC

Funcionalidades avançadas

Modos: TCP Client / TCP Server / UDP / Multicast

Até 8 conexões simultâneas por porta

Gateway Modbus bidirecional (Master/Slave)

Modbus virtual ID mapping (evita conflitos)

Porta serial virtual (RealCOM / VCOM)

Serial-to-serial forwarding (bidirecional ou unidirecional)

Buffer de rede: até 16 KB envio / 16 KB recepção

Buffer serial: até 2 KB

Segmentação de pacotes por tempo ou tamanho

Heartbeat configurável (keep-alive)

Pacotes de registro personalizados

Reconexão automática e monitoramento de conexão

Monitoramento de comunicação e estatísticas

Controle de acesso e filtragem IP/MAC

Alarmes por eventos (SNMP e e-mail)

Armazenamento de logs (local, rede e USB)

Alimentação

Entrada: AC 85 ~ 264 V ou DC 110 ~ 370 V

Conexão via tomada AC com chave

Consumo

< 6,5 W @ 220 V

Proteções elétricas

ESD: até ±15 kV

Surge: até ±2 kV

EFT: até ±4 kV

Alta imunidade eletromagnética (EMC industrial)

Construção industrial

Carcaça metálica

Grau de proteção IP40

Montagem em rack 19” (1U)

Design fanless (sem ventilação)

Alta robustez para ambientes industriais severos

Recursos adicionais

Interface USB para armazenamento de logs

Porta console para configuração avançada

Botão de reset e configuração

LEDs de status (energia, rede, alarme, serial)

Webserver integrado para gerenciamento

Ambiente de operação

Temperatura: -40°C a +75°C

Armazenamento: -40°C a +105°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Centros de controle e automação (CCO)

Sistemas SCADA de grande porte

Integração massiva de dispositivos seriais

Telemetria industrial

Energia e utilidades

Saneamento

Indústria pesada

Monitoramento ambiental

IIoT e coleta de dados em larga escala

Infraestruturas críticas com alta densidade de comunicação

Especificações principais

Característica Descrição

Modelo Cport3216-AD220

Tipo Servidor serial industrial de alta densidade

Portas 16 RS232/RS485 + 2 Gigabit Ethernet

Velocidade até 460.800 bps

Protocolos TCP, UDP, MQTT, HTTP

Modbus RTU/ASCII ↔ TCP

Alimentação AC 85~264V / DC 110~370V

Consumo < 6,5 W

Montagem Rack 19” (1U)

Proteção IP40

Temperatura -40 ~ +75 °C
