Descrição do produto

Servidor serial industrial de altíssima densidade com 32 portas seriais RS232/RS485/RS422 e interfaces Gigabit Ethernet, projetado para aplicações industriais críticas, alta concentração de dados e integração IIoT em larga escala.

Visão geral

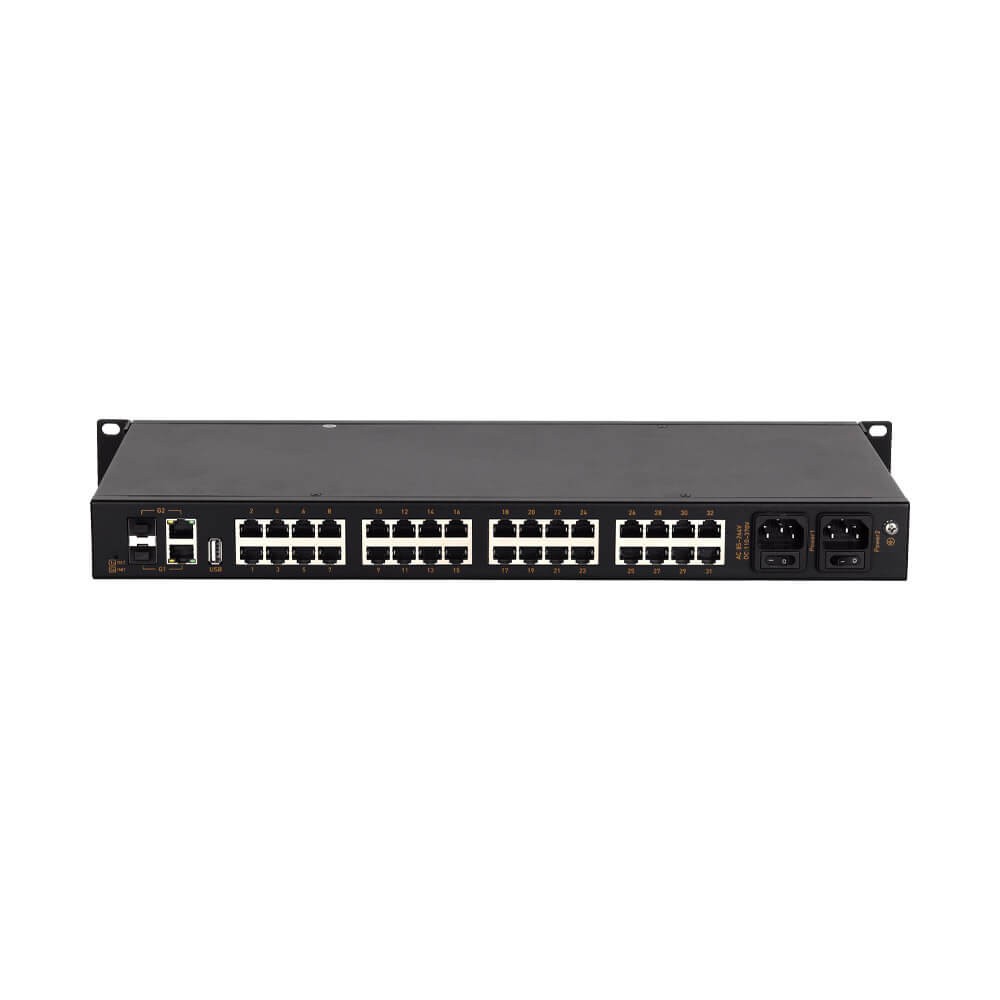

O Cport3232-2AD220 é um servidor serial industrial com montagem em rack 19” (1U), desenvolvido para comunicação robusta e de alto desempenho entre múltiplos dispositivos seriais e redes Ethernet.

O equipamento realiza a conversão entre:

32 portas seriais RS232 / RS485 / RS422

2 portas Ethernet Gigabit (RJ45 ou SFP fibra)

Equipado com processador dual-core ARM Cortex-A7 (até 1 GHz) e watchdog externo dedicado, oferece altíssimo poder de processamento, estabilidade e operação contínua.

Cada porta serial opera de forma independente, permitindo diferentes configurações, protocolos e velocidades simultâneas.

As portas Ethernet Gigabit permitem operação em segmentos independentes ou em cascata, possibilitando arquiteturas redundantes e escaláveis.

Conta com proteção avançada contra ESD, surtos e interferências eletromagnéticas, garantindo confiabilidade em ambientes industriais severos.

Com suporte a MQTT, criptografia avançada e edge computing, permite integração segura com plataformas em nuvem e aplicações IIoT de grande porte.

Principais características

32 portas seriais RS232 / RS485 / RS422 independentes

2 portas Ethernet Gigabit (RJ45 ou SFP fibra)

Conversão serial para Ethernet de alta performance

Comunicação transparente bidirecional

Gateway Modbus RTU/ASCII para Modbus TCP

Suporte a Modbus RTU/ASCII over TCP

Gateway MQTT com integração cloud

Compatível com Alibaba Cloud, OneNet, Tencent Cloud e Huawei Cloud

Suporte a MixView para configuração e atualização em lote

Criptografia avançada (DES, 3DES, AES, RC4, Blowfish, entre outros)

SSL/TLS com autenticação unidirecional ou bidirecional

Controle de acesso via IP/MAC e SSH

Alarmes por eventos (e-mail e SNMP)

Suporte a comunicação serial-to-serial (forwarding)

Até 8 conexões simultâneas por porta

Watchdog de hardware independente

Configuração via web, console e software

Porta serial virtual (Virtual COM)

Armazenamento de logs (local, rede e USB)

Interface USB para backup

Montagem em rack 19” (1U)

Operação em temperatura industrial

Interface serial

Padrão: RS232 / RS485 / RS422

Quantidade: 32 × portas seriais independentes

Conexão:

RJ45

Configuração:

Baud rate: 600 bps até 460.800 bps

Bits de dados: 7 ou 8

Paridade: nenhuma, par ou ímpar

Stop bits: 1 ou 2

Interface Ethernet

2 × portas Gigabit Ethernet

10/100/1000 Base-T (RJ45) ou SFP fibra

Auto MDI/MDIX

Operação em segmentos independentes ou cascata

Protocolos suportados

TCP / UDP / IP / ARP / ICMP

DHCP / DNS / NTP / SNMP / SSH / SMTP

HTTP / HTTPS

WebSocket

MQTT

RFC2217

Modbus RTU / ASCII ↔ Modbus TCP

Funcionalidades avançadas

Modos: TCP Client / TCP Server / UDP / Multicast

Até 8 conexões simultâneas por porta

Gateway Modbus bidirecional (Master/Slave)

Modbus virtual ID mapping (evita conflitos)

Porta serial virtual (RealCOM / VCOM)

Serial-to-serial forwarding (bidirecional ou unidirecional)

Buffer de rede: até 16 KB envio / 16 KB recepção

Buffer serial: até 2 KB

Segmentação de pacotes por tempo ou tamanho

Heartbeat configurável (keep-alive)

Pacotes de registro personalizados

Reconexão automática e monitoramento de conexão

Monitoramento de comunicação e estatísticas

Controle de acesso e filtragem IP/MAC

Alarmes por eventos (SNMP e e-mail)

Armazenamento de logs (local, rede e USB)

Configuração e upgrade em lote (MixView)

Alimentação

Entrada: AC 85 ~ 264 V ou DC 110 ~ 370 V

Redundância de alimentação

Conexão via tomada AC com chave

Consumo

< 16,2 W @ 220 V

Proteções elétricas

ESD: até ±15 kV

Surge: até ±2 kV

EFT: até ±4 kV

Alta imunidade eletromagnética (EMC industrial)

Construção industrial

Carcaça metálica

Grau de proteção IP40

Montagem em rack 19” (1U)

Design fanless (sem ventilação)

Alta robustez para ambientes industriais severos

Recursos adicionais

Interface USB para armazenamento de logs

Porta console para configuração avançada

Botão de reset e configuração

LEDs de status (energia, rede, alarme, serial)

Webserver integrado para gerenciamento

Ambiente de operação

Temperatura: -40°C a +75°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Centros de controle e automação (CCO) de grande porte

Sistemas SCADA com alta densidade de dispositivos

Integração massiva de dispositivos seriais

Telemetria industrial em larga escala

Energia e utilidades

Saneamento

Indústria pesada

Mineração e petróleo

Monitoramento ambiental

IIoT em grande escala

Infraestruturas críticas com alta disponibilidade

Especificações principais

Característica Descrição

Modelo Cport3232-2AD220

Tipo Servidor serial industrial de altíssima densidade

Portas 32 RS232/RS485/RS422 + 2 Gigabit Ethernet

Velocidade até 460.800 bps

Protocolos TCP, UDP, MQTT, HTTP

Modbus RTU/ASCII ↔ TCP

Alimentação AC 85~264V / DC 110~370V (redundante)

Consumo < 16,2 W

Montagem Rack 19” (1U)

Proteção IP40

Temperatura -40 ~ +75 °C
