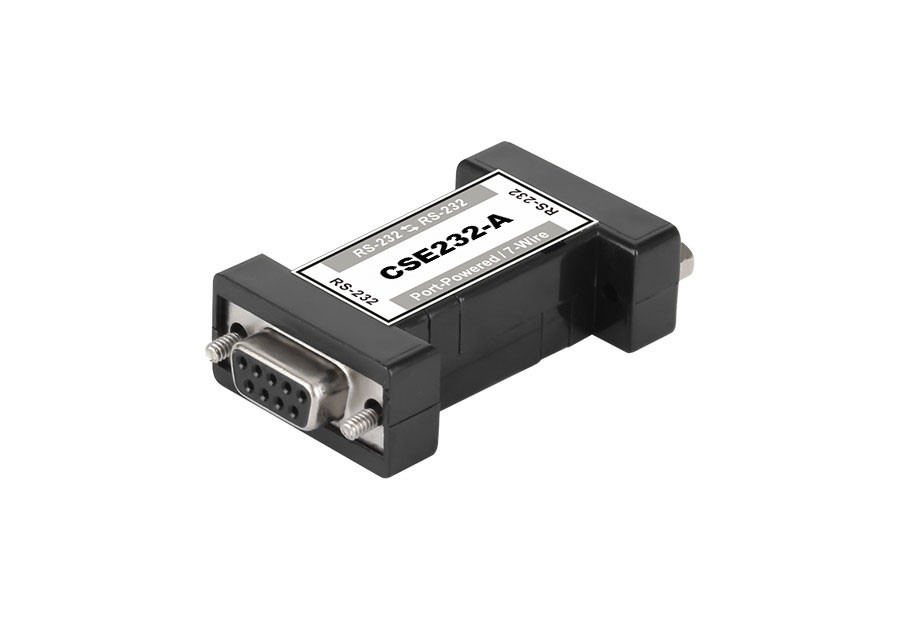

CSE232-A/B/C

Isolador RS232 industrial com interface DB9 macho para DB9 fêmea e repetição de sinal

Visão geral

O CSE232-A/B/C é um isolador de comunicação serial RS232 desenvolvido para aplicações industriais que exigem proteção contra ruídos, surtos elétricos e interferências eletromagnéticas, garantindo maior confiabilidade e estabilidade na transmissão de dados.

O equipamento realiza isolação óptica do sinal RS232, permitindo transmissão transparente de dados enquanto protege os dispositivos conectados contra diferenças de potencial, descargas eletrostáticas e surtos.

A série conta com três versões:

CSE232-A: modelo passivo (alimentado pela própria porta), comunicação de 7 fios

CSE232-B: modelo passivo (alimentado pela própria porta), comunicação de 3 fios

CSE232-C: modelo ativo com alimentação externa (DC 5V), maior taxa de transmissão

Os modelos passivos não necessitam de fonte externa, sendo alimentados diretamente pela porta serial, facilitando a instalação em campo.

O equipamento suporta isolação de até 2500 Vrms, além de proteção contra ESD e surtos, sendo ideal para ambientes industriais com alto nível de interferência elétrica.

Opera na faixa de temperatura de -35°C a +85°C, garantindo funcionamento estável em condições severas.

Principais características

Isolação óptica para comunicação RS232

Transmissão transparente de dados

Proteção contra interferência eletromagnética

Modelos passivo (A/B) e ativo (C)

Alimentação via porta serial (A/B)

Alimentação externa DC 5V (C)

Suporte a hot swap (conexão a quente)

Proteção ESD até 15 kV

Proteção contra surtos até 600 W/ms

Instalação inline rápida e simples

Design compacto

Operação em temperatura industrial

Interface serial

1 porta RS232 DB9 fêmea

1 porta RS232 DB9 macho

Compatível com padrão EIA/TIA RS232

Sinais suportados

CSE232-A: TX, RX, CTS, RTS, DTR, DSR, GND

CSE232-B / C: TX, RX, GND

Taxa de transmissão

CSE232-A: 300 bps até 28.800 bps

CSE232-B: 300 bps até 38.400 bps

CSE232-C: 300 bps até 115.200 bps

Distância de transmissão

Até 15 metros

Alimentação

CSE232-A / B: alimentação via porta serial (sem fonte externa)

CSE232-C: alimentação externa DC 5V

Proteções elétricas

Isolação: até 2500 Vrms

Proteção ESD: até 15 kV

Proteção contra surtos: 600 W/ms

Construção

Design compacto

Instalação inline

Baixo consumo de energia

Ambiente de operação

Temperatura: -35°C a +85°C

Aplicável em ambientes com alto ruído elétrico

Aplicações

Indicado para:

Comunicação serial industrial

Integração CLP e dispositivos RS232

Sistemas SCADA

Instrumentação industrial

Ambientes com interferência eletromagnética

Motores, transformadores e relés

Sistemas com risco de surtos e ruído elétrico

Especificações principais

Característica CSE232-A CSE232-B CSE232-C

Tipo Isolador RS232 Isolador RS232 Isolador RS232

Comunicação 7 fios 3 fios 3 fios

Baud rate até 28.8 kbps até 38.4 kbps até 115.2 kbps

Alimentação Porta serial Porta serial DC 5V

Isolação 2500 Vrms 2500 Vrms 2500 Vrms

Proteção ESD 15 kV 15 kV 15 kV

Proteção surto 600 W/ms 600 W/ms 600 W/ms

Temperatura -35 ~ +85 °C -35 ~ +85 °C -35 ~ +85 °C
