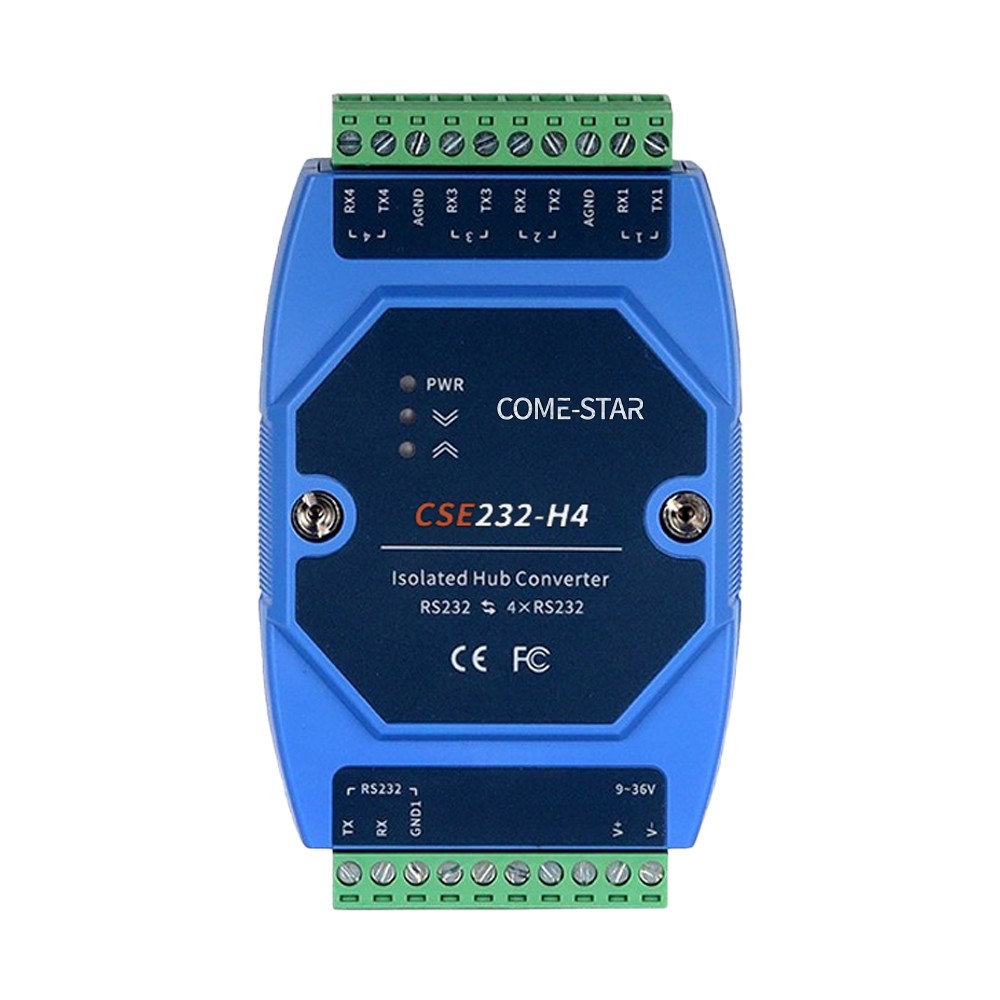

CSE232-H4

Conversor HUB RS232 industrial isolado com 1 porta master e 4 portas slave para trilho DIN

Visão geral

O CSE232-H4 é um conversor HUB serial RS232 industrial com isolação elétrica, desenvolvido para aplicações que exigem comunicação entre múltiplos dispositivos em arquitetura mestre-escravo.

O equipamento permite a conversão bidirecional entre:

1 porta RS232 master

4 portas RS232 slave

Com isso, possibilita que um único dispositivo se comunique simultaneamente com até quatro dispositivos RS232, simplificando a arquitetura de comunicação.

Diferente da topologia tradicional ponto a ponto, o CSE232-H4 permite uma topologia em estrela, facilitando a expansão da rede e reduzindo a complexidade de instalação.

O equipamento possui isolação óptica de 2.5 kV entre master e slaves, além de proteção contra descargas eletrostáticas, garantindo maior segurança e estabilidade da comunicação.

Conta ainda com um mecanismo de tolerância a falhas, onde a falha de um dispositivo não impacta os demais.

Opera na faixa de temperatura de -40°C a +85°C, sendo ideal para ambientes industriais severos.

Principais características

1 porta RS232 master + 4 portas RS232 slave

Comunicação bidirecional transparente

Conversor HUB serial industrial

Topologia em estrela

Isolação óptica de 2.5 kV

Proteção ESD até 15 kV

Tolerância a falhas entre dispositivos

Comunicação multiponto RS232

Plug & Play

Montagem em trilho DIN

Baixo consumo de energia

Operação em temperatura industrial

Interface serial

Padrão: EIA RS232

1 × porta master RS232

4 × portas slave RS232

Sinais: TX, RX, AGND

Conexão por borne industrial

Taxa de transmissão

300 bps até 460.800 bps

Funcionalidade

Comunicação mestre ↔ múltiplos escravos

Conversão transparente de dados

Distribuição de comunicação RS232

Isolação entre master e slaves

Operação contínua em ambientes industriais

Alimentação

Entrada DC 9 ~ 36 V

Proteção contra inversão de polaridade

Consumo ≤ 0.4 W

Conexão por borne industrial

Construção industrial

Montagem em trilho DIN 35 mm

Design compacto

Alta resistência para ambientes industriais

Normas EMC

IEC 61000-4-2 (ESD): até ±15 kV

Ambiente de operação

Temperatura: -40°C a +85°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Comunicação RS232 multiponto

Integração de CLPs e dispositivos seriais

Sistemas de controle de acesso

Sistemas de ponto e presença

Controle de câmeras PTZ

Sistemas de estacionamento

Automação predial e industrial

Expansão de redes seriais

Especificações principais

Característica Descrição

Modelo CSE232-H4

Tipo HUB RS232 industrial isolado

Portas 1 master + 4 slave

Velocidade até 460.800 bps

Isolação 2.5 kV

Proteção ESD 15 kV

Alimentação DC 9~36V

Consumo ≤ 0.4 W

Montagem Trilho DIN

Temperatura -40 ~ +85 °C
