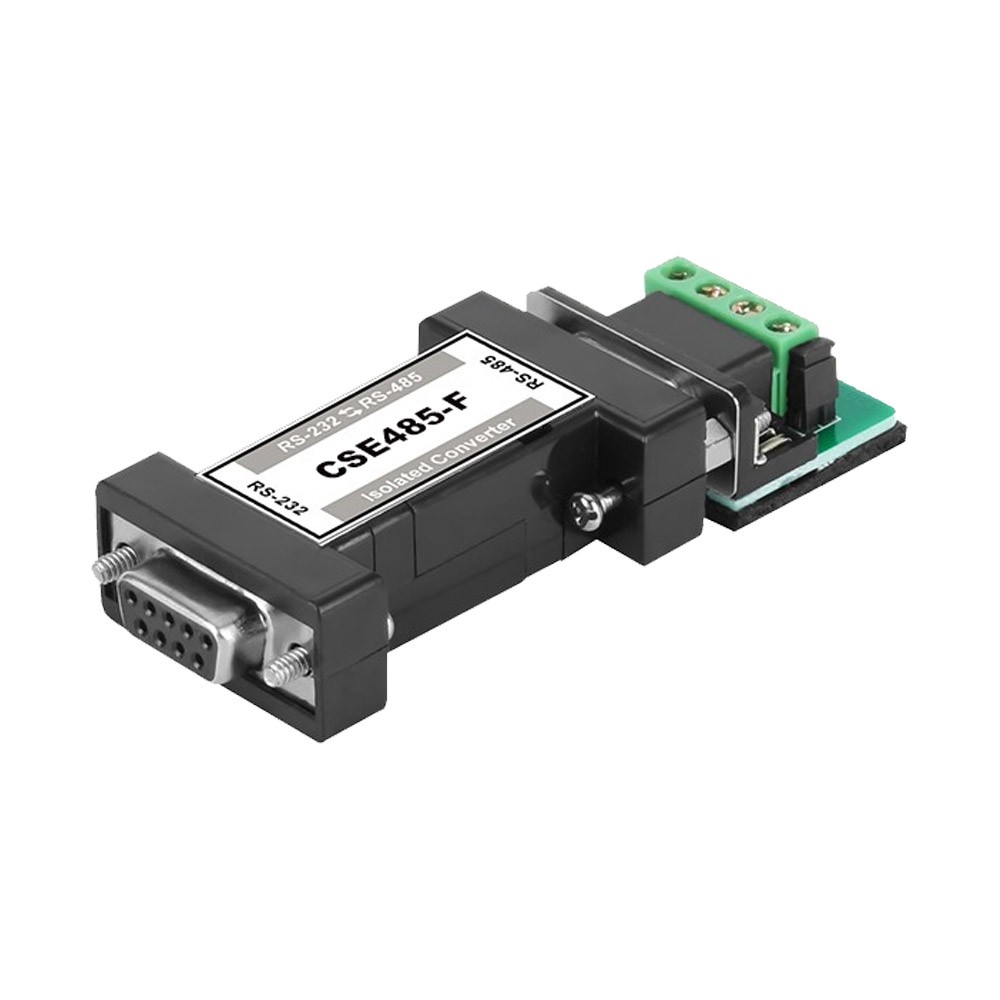

CSE485-A/B/C/D/E/F

Conversor serial industrial RS232 para RS485/RS422 com transmissão bidirecional

Visão geral

A série CSE485-A/B/C/D/E/F é composta por conversores industriais de comunicação serial que realizam a conversão entre RS232 e RS485/RS422, permitindo integração entre dispositivos com diferentes padrões de comunicação.

Os equipamentos suportam transmissão bidirecional transparente de dados, com detecção automática de baud rate, garantindo compatibilidade com diversos sistemas sem necessidade de configuração manual.

Possuem controle automático de direção de dados em RS485, eliminando a necessidade de ajustes por hardware ou sinais de handshaking, simplificando a integração com softwares e dispositivos existentes.

A linha conta com versões ativas e passivas, sendo que os modelos passivos podem ser alimentados diretamente pela porta serial, dispensando fonte externa.

Projetados para ambientes industriais, os conversores suportam operação em -40°C a +85°C, com proteção contra interferências elétricas, surtos e descargas eletrostáticas.

Principais características

Conversão RS232 para RS485 ou RS422

Transmissão bidirecional transparente

Detecção automática de baud rate

Controle automático de direção de dados (RS485)

Suporte a até 64 ou 128 nós em rede RS485

Plug & Play

Suporte a hot swap (conexão a quente)

Modelos com e sem isolação elétrica

Modelos ativos e passivos

Alimentação via porta serial (modelos passivos)

Alta imunidade a ruído elétrico

Proteção ESD até 15 kV

Proteção contra surtos até 600W/ms ou 1200W/ms

Operação em temperatura industrial

Interface serial

1 × porta RS232 (DB9 fêmea)

1 × porta RS485 ou RS422

Conexão via DB9 ou borne industrial

Compatível com padrão RS232 / RS485 / RS422

Taxa de transmissão

300 bps até 115.200 bps (dependendo do modelo)

Distância de transmissão

RS485 / RS422: até 1.200 metros (a 19.2 kbps)

Capacidade de rede

Até 128 nós (RS485/RS422)

Até 64 nós em alguns modelos

Funcionalidades

Conversão transparente de protocolo

Auto detecção de baud rate

Controle automático de fluxo RS485

Resistência de terminação integrada (120Ω via jumper)

Compatibilidade com softwares existentes

Alimentação

Modelos passivos: alimentação via porta RS232

Modelos ativos: alimentação externa DC 5V

Baixo consumo de energia

Proteções elétricas

Proteção ESD: até 15 kV

Proteção contra surtos: até 600W/ms ou 1200W/ms

Isolação óptica: até 2.5 kV (modelos isolados)

Construção

Design compacto

Instalação simples

Baixo consumo

Arquitetura industrial robusta

Ambiente de operação

Temperatura: -40°C a +85°C

Aplicável em ambientes industriais severos

Aplicações

Indicado para:

Integração RS232 com redes RS485/RS422

CLPs e dispositivos seriais industriais

Sistemas SCADA

Automação industrial

Sistemas de controle de acesso

Câmeras PTZ

Sistemas de estacionamento

Instrumentação industrial

Redes multiponto RS485

Especificações por modelo

Modelo Conversão Baud rate Isolação Alimentação

CSE485-A RS232 → RS485 até 115.2 kbps Não isolado Porta serial

CSE485-B RS232 → RS485 até 38.4 kbps Isolado DC 5V

CSE485-C RS232 → RS485/422 até 115.2 kbps Não isolado Porta serial

CSE485-D RS232 → RS485/422 até 38.4 kbps Isolado DC 5V

CSE485-E RS232 → RS485/422 até 38.4 kbps Isolado Porta serial

CSE485-F RS232 → RS485 até 57.6 kbps Isolado Porta serial
