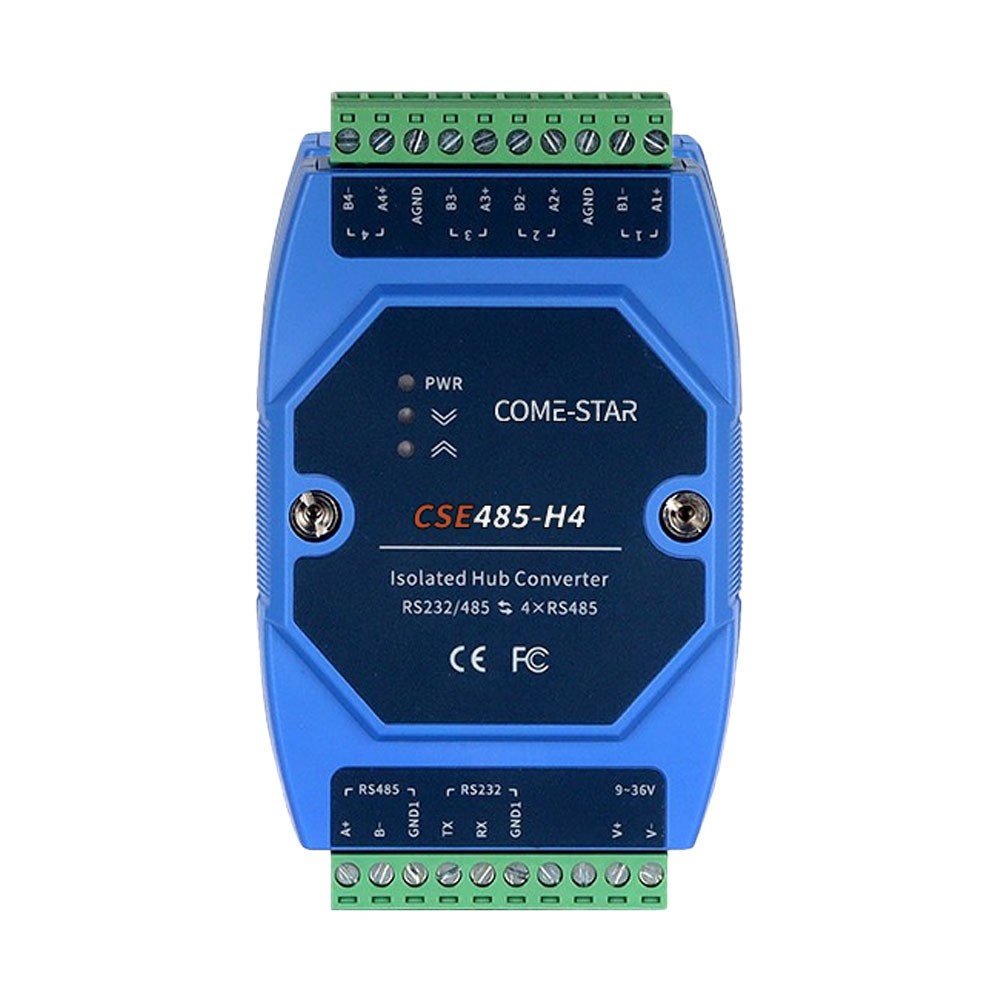

CSE485-H4

Conversor HUB serial industrial RS232/RS485 para 4 portas RS485 com isolação elétrica para trilho DIN

Visão geral

O CSE485-H4 é um conversor HUB serial industrial com isolação elétrica, desenvolvido para aplicações que exigem comunicação multiponto confiável em redes RS485.

O equipamento permite a conversão bidirecional entre:

1 porta master RS232 ou RS485

4 portas RS485 slave

Essa arquitetura possibilita que um único dispositivo se comunique com múltiplos equipamentos RS485, organizando a rede em uma topologia em estrela, substituindo a tradicional topologia em barramento.

Além de simplificar a rede, o equipamento melhora significativamente:

Capacidade de carga da rede RS485

Distância de transmissão

Estabilidade da comunicação

Conta com isolação óptica de 2.5 kV entre master e slaves, além de proteção contra surtos e descargas eletrostáticas, garantindo alta confiabilidade em ambientes industriais.

Possui ainda um mecanismo de tolerância a falhas, onde a falha de um nó não impacta os demais dispositivos conectados.

Opera na faixa de temperatura de -40°C a +85°C, sendo ideal para ambientes industriais severos.

Principais características

1 porta master RS232/RS485 + 4 portas RS485 slave

Conversor HUB serial industrial

Comunicação multiponto RS485

Topologia em estrela

Conversão bidirecional transparente

Detecção automática de direção de dados RS485

Encaminhamento automático sem atraso

Isolação óptica de 2.5 kV

Proteção ESD até 15 kV

Proteção contra surtos até 600 W/ms

Tolerância a falhas entre nós

Suporte a até 4 × 128 dispositivos

Plug & Play

Montagem em trilho DIN

Baixo consumo de energia

Operação em temperatura industrial

Interface serial

Padrão: EIA RS232 e RS485

1 × porta master (RS232/RS485)

4 × portas slave RS485

Sinais

RS232/RS485 master: TX, RX, A+, B-, GND

RS485 slave: A+, B-, AGND

Taxa de transmissão

300 bps até 460.800 bps

Distância de transmissão

Até 1.5 km (a 9600 bps)

Distâncias menores para taxas mais altas

Capacidade de rede

Até 128 nós por porta RS485

Total até 512 dispositivos (4 × 128)

Funcionalidades

Conversão transparente de dados

Controle automático de direção RS485

Encaminhamento sem atraso (zero delay)

Expansão de rede RS485

Isolação entre segmentos de rede

Alimentação

Entrada DC 9 ~ 36 V

Consumo ≤ 0.5 W

Conexão por borne industrial

Proteções elétricas

Isolação: 2.5 kV

Proteção ESD: até 15 kV

Proteção contra surtos: até 600 W/ms

Construção industrial

Montagem em trilho DIN 35 mm

Design compacto

Alta resistência para ambientes industriais

Normas EMC

IEC 61000-4-2 (ESD): até ±15 kV

IEC 61000-4-5 (Surge): até ±4 kV

Ambiente de operação

Temperatura: -40°C a +85°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Redes RS485 multiponto

Integração de CLPs e dispositivos seriais

Sistemas SCADA

Automação industrial

Controle de acesso

Sistemas de ponto e presença

Câmeras PTZ

Sistemas de estacionamento

Distribuição de comunicação serial

Expansão de redes industriais

Especificações principais

Característica Descrição

Modelo CSE485-H4

Tipo HUB RS232/RS485 para RS485

Portas 1 master + 4 slave

Velocidade até 460.800 bps

Distância até 1.5 km

Capacidade até 4 × 128 nós

Isolação 2.5 kV

Proteção ESD 15 kV

Alimentação DC 9~36V

Consumo ≤ 0.5 W

Montagem Trilho DIN

Temperatura -40 ~ +85 °C
