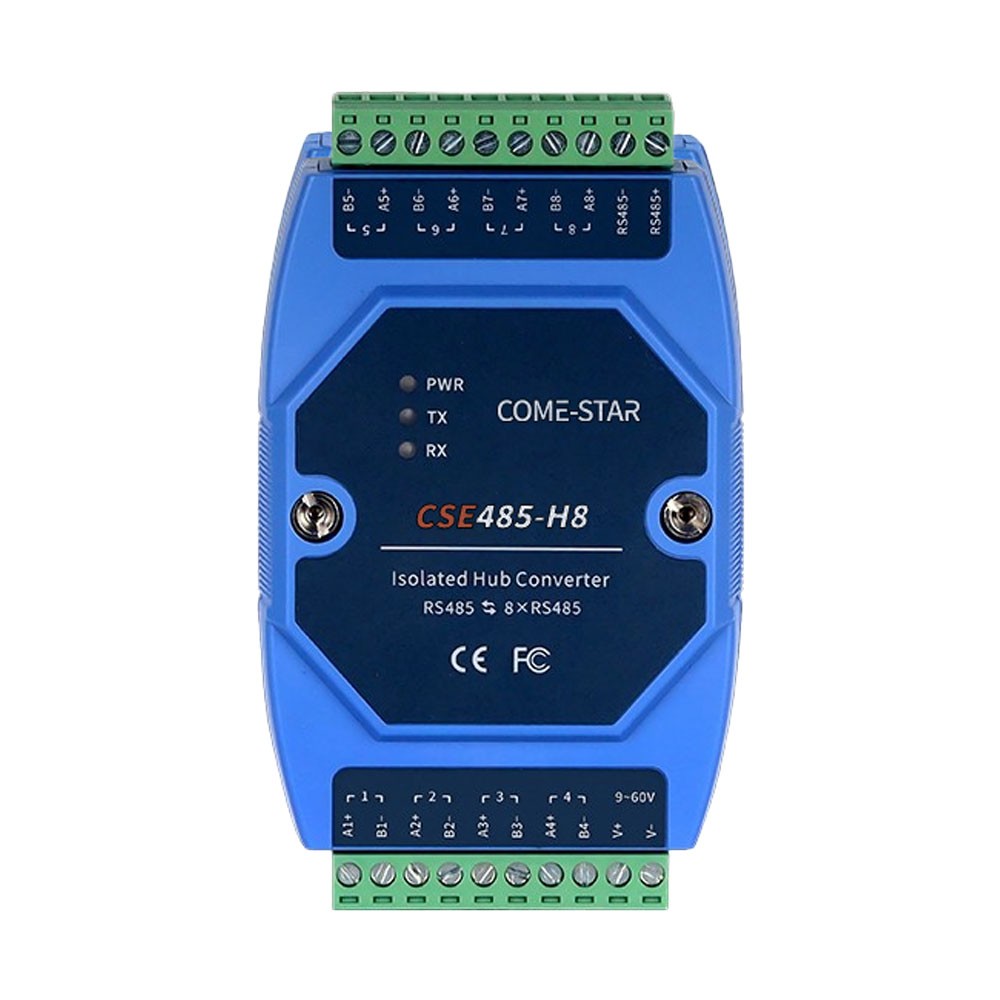

CSE485-H8

Conversor HUB serial industrial RS485 com 1 porta master e 8 portas slave com isolação elétrica para trilho DIN

Visão geral

O CSE485-H8 é um conversor HUB serial industrial com isolação elétrica, desenvolvido para aplicações que exigem expansão de redes RS485, aumento de capacidade e maior confiabilidade na comunicação.

O equipamento permite a conversão bidirecional entre:

1 porta RS485 master

8 portas RS485 slave

Essa arquitetura possibilita a criação de uma topologia em estrela, substituindo o tradicional barramento RS485, facilitando a organização da rede e aumentando sua robustez.

Além de simplificar a estrutura, o equipamento melhora significativamente:

Capacidade de carga da rede

Distância de comunicação

Estabilidade e confiabilidade

Conta com isolação óptica de 2.5 kV entre master e slaves, além de proteção contra surtos e descargas eletrostáticas, garantindo operação segura em ambientes industriais severos.

Opera na faixa de temperatura de -40°C a +85°C, sendo ideal para aplicações em campo.

Principais características

1 porta RS485 master + 8 portas RS485 slave

Conversor HUB serial industrial

Comunicação multiponto RS485

Topologia em estrela

Conversão bidirecional transparente

Controle automático de direção de dados RS485

Encaminhamento automático de dados

Isolação óptica de 2.5 kV

Proteção ESD até 15 kV

Proteção contra surtos até 4 kV (modo comum)

Tolerância a falhas entre nós

Suporte a até 8 × 32 dispositivos

Plug & Play

Montagem em trilho DIN

Baixo consumo de energia

Operação em temperatura industrial

Interface serial

Padrão: EIA/TIA RS485

1 × porta master RS485

8 × portas slave RS485

Sinais

A+

B-

Taxa de transmissão

300 bps até 460.800 bps

Distância de transmissão

Até 1 km (a 19.200 bps)

Distâncias menores para velocidades mais altas

Capacidade de rede

Até 32 nós por porta RS485

Total até 256 dispositivos (8 × 32)

Funcionalidades

Conversão transparente de dados

Controle automático de fluxo RS485

Expansão de rede serial

Distribuição de comunicação

Resistores de pull-up e pull-down integrados

Isolação entre segmentos

Alimentação

Entrada DC 9 ~ 60 V

Proteção contra inversão de polaridade

Consumo < 0.5 W

Conexão por borne industrial

Proteções elétricas

Isolação: 2.5 kV

Proteção ESD: até 15 kV

Proteção contra surtos: até 4 kV

Construção industrial

Carcaça industrial robusta

Proteção IP40

Montagem em trilho DIN 35 mm

Design compacto

Normas EMC

IEC 61000-4-2 (ESD): nível 4

IEC 61000-4-5 (Surge): nível 4

Ambiente de operação

Temperatura: -40°C a +85°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Redes RS485 de grande porte

Automação industrial

SCADA e telemetria

Integração de CLPs e dispositivos seriais

Controle de acesso

Sistemas de ponto e presença

Câmeras PTZ

Sistemas de estacionamento

Expansão de redes industriais

Distribuição de comunicação serial

Especificações principais

Característica Descrição

Modelo CSE485-H8

Tipo HUB RS485 industrial isolado

Portas 1 master + 8 slave

Velocidade até 460.800 bps

Distância até 1 km

Capacidade até 8 × 32 nós

Isolação 2.5 kV

Proteção ESD 15 kV

Alimentação DC 9~60V

Consumo < 0.5 W

Montagem Trilho DIN

Temperatura -40 ~ +85 °C
