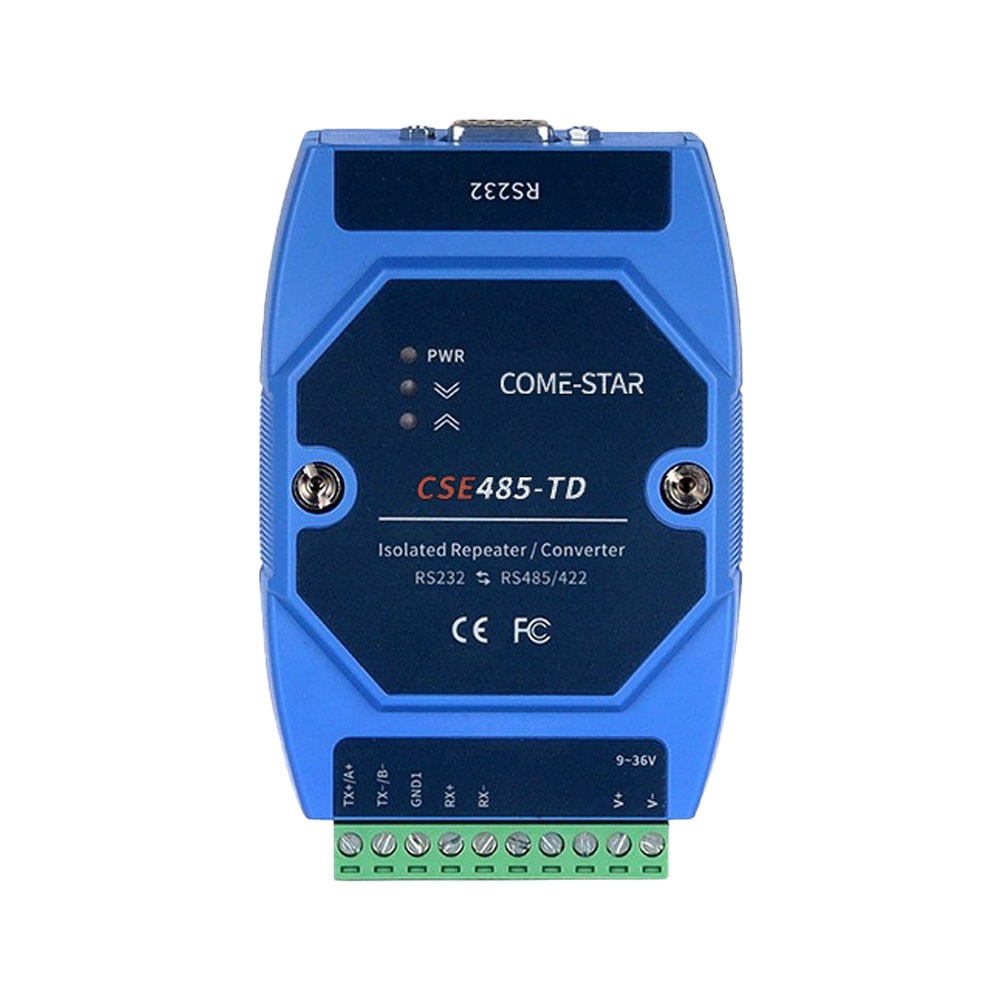

CSE485-TD

Conversor serial industrial RS232 para RS485/RS422 de alta velocidade com isolação elétrica para trilho DIN

Visão geral

O CSE485-TD é um conversor serial industrial de alta velocidade com isolação elétrica, desenvolvido para aplicações que exigem comunicação confiável entre dispositivos RS232 e redes RS485/RS422.

O equipamento realiza a conversão bidirecional entre:

1 porta RS232

1 porta RS485/RS422

Possui detecção automática de baud rate e transmissão transparente de dados, garantindo integração simples e sem necessidade de configuração manual, mesmo quando há variações na taxa de comunicação dos dispositivos.

O controle automático de direção de dados em RS485 elimina a necessidade de ajustes de hardware, garantindo compatibilidade com softwares e equipamentos existentes.

Conta com isolação óptica de 2.5 kV, proteção contra surtos e descargas eletrostáticas, sendo ideal para ambientes industriais com alto nível de interferência elétrica.

Opera na faixa de temperatura de -40°C a +85°C, garantindo operação estável em condições severas.

Principais características

Conversão RS232 para RS485/RS422

Transmissão bidirecional transparente

Detecção automática de baud rate

Alta velocidade de comunicação (até 460.800 bps)

Controle automático de direção RS485

Suporte a até 128 dispositivos na rede

Plug & Play

Suporte a hot swap (conexão a quente)

Isolação óptica de 2.5 kV

Proteção ESD até 15 kV

Proteção contra surtos até 600 W/ms

Alimentação industrial ampla

Montagem em trilho DIN

Operação em temperatura industrial

Interface serial

Padrão: EIA RS232, RS485 e RS422

1 × porta RS232 (DB9 fêmea)

1 × porta RS485/RS422 (borne industrial)

Sinais

RS232: TX, RX, GND

RS485/RS422: A+/T+, B-/T-, RX+, RX-, GND

Taxa de transmissão

300 bps até 460.800 bps

Distância de transmissão

RS232: até 5 metros

RS485/RS422: até 1.2 km (a 19.200 bps)

Distâncias menores para velocidades mais altas

Capacidade de rede

Até 128 nós (RS485/RS422)

Funcionalidades

Conversão transparente de dados

Auto detecção de baud rate

Controle automático de fluxo RS485

Compatibilidade com sistemas existentes

Operação contínua em ambientes industriais

Alimentação

Entrada DC 9 ~ 36 V

Proteção contra inversão de polaridade

Consumo ≤ 0.4 W

Conexão por borne industrial

Proteções elétricas

Isolação óptica: 2.5 kV

Proteção ESD: até 15 kV

Proteção contra surtos: até 600 W/ms

Construção industrial

Montagem em trilho DIN 35 mm

Design compacto

Dissipação térmica sem ventilador

Normas EMC

IEC 61000-4-2 (ESD): até ±15 kV

IEC 61000-4-5 (Surge): até ±4 kV

Ambiente de operação

Temperatura: -40°C a +85°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Integração RS232 com redes RS485/RS422

Automação industrial

Sistemas SCADA

Telemetria

CLPs e dispositivos seriais

Instrumentação industrial

Controle de acesso

Câmeras PTZ

Sistemas de estacionamento

Ambientes com alto ruído elétrico

Especificações principais

Característica Descrição

Modelo CSE485-TD

Tipo Conversor RS232 para RS485/RS422

Portas 1 RS232 + 1 RS485/422

Velocidade até 460.800 bps

Distância até 1.2 km

Capacidade até 128 nós

Isolação 2.5 kV

Proteção ESD 15 kV

Alimentação DC 9~36V

Consumo ≤ 0.4 W

Montagem Trilho DIN

Temperatura -40 ~ +85 °C
