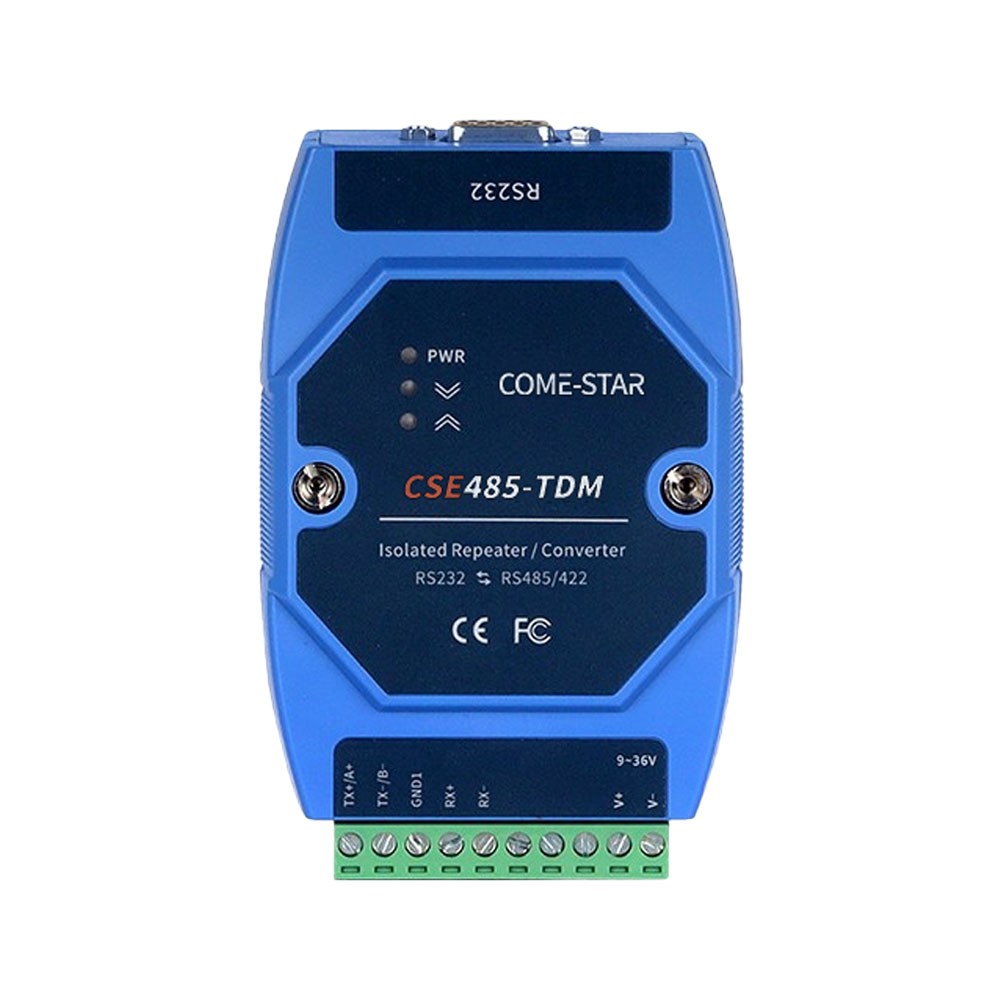

CSE485-TDM – Conversor serial industrial RS232 para RS485/RS422 com isolação tripla de alta velocidade para trilho DIN

CSE485-TDM – Conversor serial industrial RS232 para RS485/RS422 com isolação tripla de alta velocidade para trilho DIN

CSE485-TDM

Conversor serial industrial RS232 para RS485/RS422 com isolação tripla de alta velocidade para trilho DIN

Visão geral

O CSE485-TDM é um conversor serial industrial de alta performance com isolação tripla (RS232 + RS485/422 + alimentação), desenvolvido para aplicações críticas que exigem máxima proteção elétrica e confiabilidade na comunicação.

O equipamento realiza a conversão bidirecional entre:

1 porta RS232

1 porta RS485/RS422

Possui transmissão transparente de dados com detecção automática de baud rate, garantindo operação contínua mesmo com variações na taxa de comunicação dos dispositivos.

O diferencial do modelo é a isolação em três níveis, protegendo completamente:

Interface RS232

Interface RS485/RS422

Alimentação

Isso reduz drasticamente riscos de:

Ruído elétrico

Loop de terra

Diferença de potencial

Danos por surtos

Conta com controle automático de direção de dados RS485, eliminando necessidade de configuração manual.

Opera na faixa de temperatura de -40°C a +85°C, sendo ideal para ambientes industriais severos.

Principais características

Conversão RS232 para RS485/RS422

Transmissão bidirecional transparente

Detecção automática de baud rate

Alta velocidade de comunicação (até 460.800 bps)

Controle automático de direção RS485

Suporte a até 128 dispositivos

Plug & Play

Suporte a hot swap

Isolação tripla (RS232 + RS485/422 + alimentação)

Isolação óptica de 2.5 kV

Proteção ESD até 15 kV

Proteção contra surtos até 600 W/ms

Alimentação industrial ampla

Montagem em trilho DIN

Operação em temperatura industrial

Interface serial

Padrão: EIA RS232, RS485 e RS422

1 × porta RS232 (DB9 fêmea)

1 × porta RS485/RS422 (borne industrial)

Sinais

RS232: TX, RX, GND

RS485/RS422: A+/TX+, B-/TX-, RX+, RX-, GND

Taxa de transmissão

300 bps até 460.800 bps

Distância de transmissão

RS232: até 5 metros

RS485/RS422: até 1.2 km (a 19.200 bps)

Distâncias menores para velocidades mais altas

Capacidade de rede

Até 128 nós (RS485/RS422)

Funcionalidades

Conversão transparente de dados

Auto detecção de baud rate

Controle automático de fluxo RS485

Compatibilidade com sistemas existentes

Operação contínua em ambientes industriais

Alimentação

Entrada DC 9 ~ 36 V

Isolação elétrica da alimentação

Proteção contra inversão de polaridade

Consumo ≤ 0.4 W

Conexão por borne industrial

Proteções elétricas

Isolação óptica: 2.5 kV

Isolação tripla (interfaces + alimentação)

Proteção ESD: até 15 kV

Proteção contra surtos: até 600 W/ms

Construção industrial

Montagem em trilho DIN 35 mm

Design compacto

Dissipação térmica sem ventilador

Normas EMC

IEC 61000-4-2 (ESD): até ±15 kV

IEC 61000-4-5 (Surge): até ±4 kV

Ambiente de operação

Temperatura: -40°C a +85°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Automação industrial crítica

Integração RS232 com redes RS485/RS422

Sistemas SCADA

Telemetria

CLPs e dispositivos seriais

Ambientes com alto ruído elétrico

Redes com risco de loop de terra

Instrumentação industrial

Controle de acesso

Câmeras PTZ

Especificações principais

Característica Descrição

Modelo CSE485-TDM

Tipo Conversor RS232 para RS485/RS422 com isolação tripla

Portas 1 RS232 + 1 RS485/422

Velocidade até 460.800 bps

Distância até 1.2 km

Capacidade até 128 nós

Isolação tripla (interfaces + alimentação)

Proteção ESD 15 kV

Alimentação DC 9~36V

Consumo ≤ 0.4 W

Montagem Trilho DIN

Temperatura -40 ~ +85 °C
