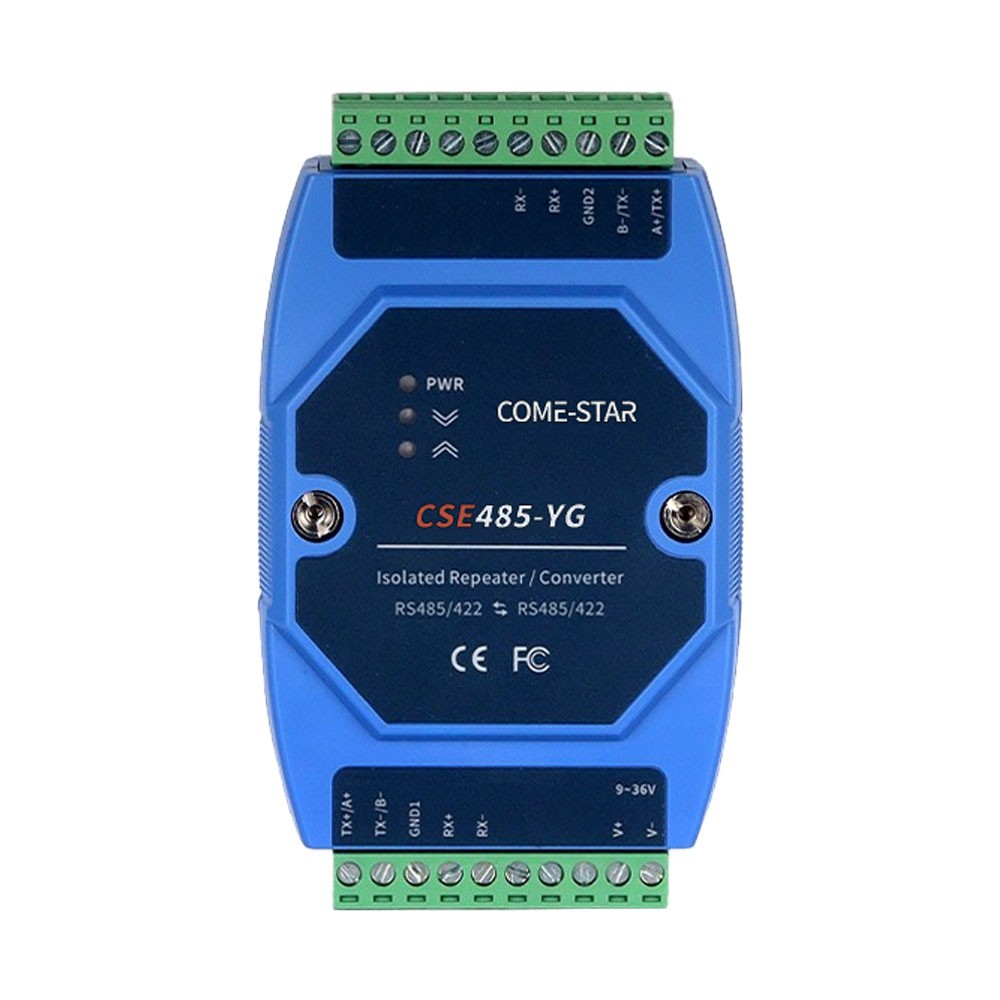

CSE485-YG

Repetidor de sinal industrial RS485/RS422 com isolação elétrica e amplificação para trilho DIN

Visão geral

O CSE485-YG é um repetidor de sinal serial industrial desenvolvido para amplificar e regenerar sinais RS485/RS422, aumentando a distância de comunicação e a capacidade da rede.

O equipamento realiza a repetição e isolamento entre:

1 porta RS485/RS422 de entrada

1 porta RS485/RS422 de saída

Sua principal função é estender o alcance da comunicação e melhorar a qualidade do sinal em redes industriais, especialmente em longas distâncias ou ambientes com alto nível de interferência elétrica.

O repetidor suporta comunicação ponto a multiponto, permitindo conexão de até 128 dispositivos na rede.

Conta com isolação óptica de 2.5 kV, além de proteção contra surtos e descargas eletrostáticas, garantindo maior confiabilidade e estabilidade do sistema.

Opera na faixa de temperatura de -40°C a +85°C, sendo ideal para ambientes industriais severos.

Principais características

Repetidor de sinal RS485/RS422

Amplificação e regeneração de sinal

Extensão de distância de comunicação

Conversão RS485 ↔ RS422

Transmissão bidirecional

Controle automático de direção de dados

Encaminhamento automático sem atraso

Suporte a até 128 dispositivos

Plug & Play

Isolação óptica de 2.5 kV

Proteção ESD até 15 kV

Proteção contra surtos até 600 W/ms

Alimentação industrial ampla

Montagem em trilho DIN

Operação em temperatura industrial

Interface serial

Padrão: EIA RS485 e RS422

1 × porta RS485/RS422 (entrada)

1 × porta RS485/RS422 (saída)

Sinais

A+/TX+

B-/TX-

RX+

RX-

GND

Taxa de transmissão

300 bps até 460.800 bps

Distância de transmissão

Até 1.2 km por segmento (a 19.200 bps)

Possibilidade de expansão de rede com múltiplos repetidores

Capacidade de rede

Até 128 nós (RS485/RS422)

Funcionalidades

Repetição e regeneração de sinal

Extensão de rede RS485/RS422

Controle automático de fluxo

Redução de ruído e perda de sinal

Compatibilidade com sistemas existentes

Alimentação

Entrada DC 9 ~ 36 V

Proteção contra inversão de polaridade

Consumo ≤ 0.6 W

Conexão por borne industrial

Proteções elétricas

Isolação óptica: 2.5 kV

Proteção ESD: até 15 kV

Proteção contra surtos: até 600 W/ms

Construção industrial

Montagem em trilho DIN 35 mm

Design compacto

Dissipação térmica sem ventilador

Normas EMC

IEC 61000-4-2 (ESD): até ±15 kV

IEC 61000-4-5 (Surge): até ±4 kV

Ambiente de operação

Temperatura: -40°C a +85°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Extensão de redes RS485/RS422

Automação industrial

Sistemas SCADA

Telemetria

Integração de dispositivos seriais

Ambientes com alto ruído elétrico

Sistemas com longas distâncias de comunicação

Motores, transformadores e relés

Infraestrutura crítica

Especificações principais

Característica Descrição

Modelo CSE485-YG

Tipo Repetidor RS485/RS422

Portas 1 entrada + 1 saída

Velocidade até 460.800 bps

Distância até 1.2 km por segmento

Capacidade até 128 nós

Isolação 2.5 kV

Proteção ESD 15 kV

Alimentação DC 9~36V

Consumo ≤ 0.6 W

Montagem Trilho DIN

Temperatura -40 ~ +85 °C
