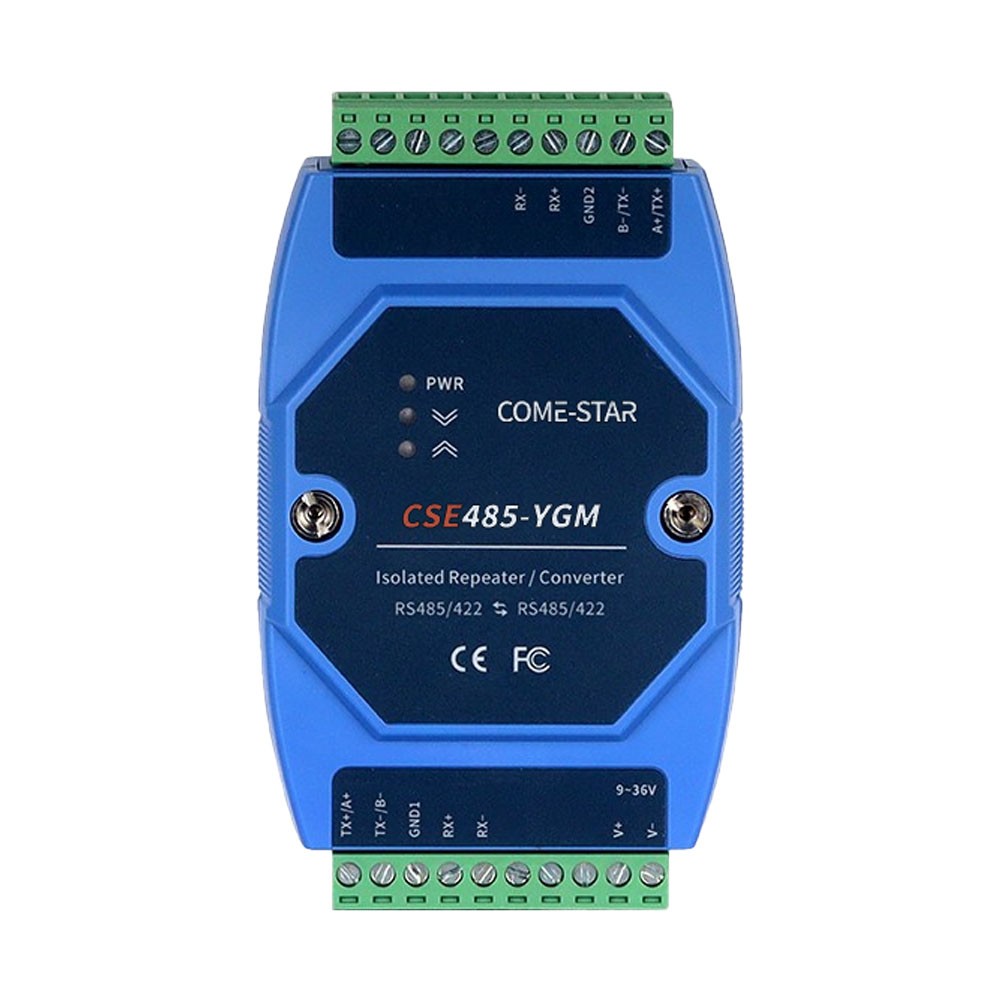

CSE485-YGM

Repetidor de sinal industrial RS485/RS422 com isolação tripla e amplificação para trilho DIN

Visão geral

O CSE485-YGM é um repetidor de sinal serial industrial com isolação tripla (linha + linha + alimentação), desenvolvido para aplicações críticas que exigem máxima confiabilidade na comunicação RS485/RS422.

O equipamento realiza:

Amplificação e regeneração de sinal RS485/RS422

Extensão da distância de comunicação

Aumento da capacidade da rede

Além disso, oferece isolação elétrica completa entre portas e alimentação, reduzindo drasticamente os efeitos de:

Ruído elétrico

Surtos

Loop de terra

Diferenças de potencial

Permite comunicação ponto a multiponto com até 128 dispositivos, mantendo estabilidade mesmo em ambientes industriais severos.

Opera na faixa de temperatura de -40°C a +85°C, sendo ideal para aplicações em campo com alto nível de interferência.

Principais características

Repetidor de sinal RS485/RS422

Amplificação e regeneração de sinal

Extensão de distância de comunicação

Conversão RS485 ↔ RS422

Transmissão bidirecional

Controle automático de direção de dados

Encaminhamento automático sem atraso

Suporte a até 128 dispositivos

Plug & Play

Isolação tripla (interfaces + alimentação)

Isolação óptica de 2.5 kV

Proteção ESD até 15 kV

Proteção contra surtos até 600 W/ms

Alimentação industrial ampla

Montagem em trilho DIN

Operação em temperatura industrial

Interface serial

Padrão: EIA RS485 e RS422

1 × porta RS485/RS422 (entrada)

1 × porta RS485/RS422 (saída)

Sinais

A+/TX+

B-/TX-

RX+

RX-

GND

Taxa de transmissão

300 bps até 460.800 bps

Distância de transmissão

Até 1.2 km por segmento (a 19.200 bps)

Possibilidade de expansão com múltiplos repetidores

Capacidade de rede

Até 128 nós (RS485/RS422)

Funcionalidades

Repetição e regeneração de sinal

Extensão de rede serial

Controle automático de fluxo

Redução de ruído e perda de sinal

Compatibilidade com sistemas existentes

Alimentação

Entrada DC 9 ~ 36 V

Isolação elétrica da alimentação

Proteção contra inversão de polaridade

Consumo ≤ 0.8 W

Conexão por borne industrial

Proteções elétricas

Isolação óptica: 2.5 kV

Isolação tripla (interfaces + alimentação)

Proteção ESD: até 15 kV

Proteção contra surtos: até 600 W/ms

Construção industrial

Montagem em trilho DIN 35 mm

Design compacto

Dissipação térmica sem ventilador

Normas EMC

IEC 61000-4-2 (ESD): até ±15 kV

IEC 61000-4-5 (Surge): até ±4 kV

Ambiente de operação

Temperatura: -40°C a +85°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Extensão de redes RS485/RS422 críticas

Automação industrial

Sistemas SCADA

Telemetria

Ambientes com alto ruído elétrico

Infraestrutura crítica

Motores, transformadores e relés

Sistemas com longas distâncias de comunicação

Especificações principais

Característica Descrição

Modelo CSE485-YGM

Tipo Repetidor RS485/RS422 com isolação tripla

Portas 1 entrada + 1 saída

Velocidade até 460.800 bps

Distância até 1.2 km por segmento

Capacidade até 128 nós

Isolação tripla (interfaces + alimentação)

Proteção ESD 15 kV

Alimentação DC 9~36V

Consumo ≤ 0.8 W

Montagem Trilho DIN

Temperatura -40 ~ +85 °C
