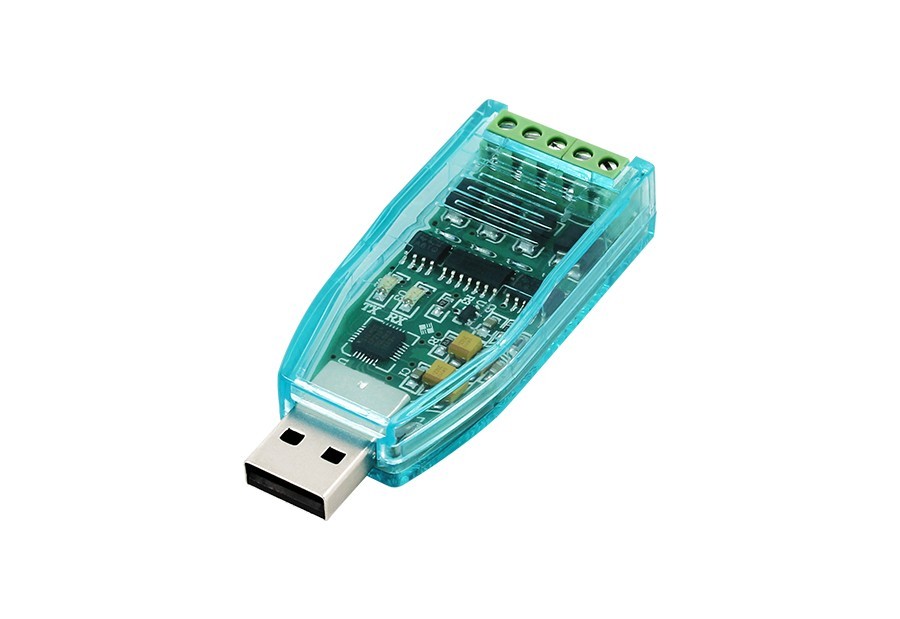

CSE820A

Conversor USB para RS485/RS422 industrial com detecção automática e alimentação via USB

Visão geral

O CSE820A é um conversor de comunicação serial industrial que realiza a conversão bidirecional entre USB e RS485/RS422, permitindo integrar dispositivos industriais a computadores modernos de forma simples e confiável.

O equipamento dispensa fonte externa, sendo alimentado diretamente pela porta USB, facilitando a instalação em campo.

Conta com detecção automática de baud rate e controle automático de direção de dados RS485, garantindo comunicação estável sem necessidade de configuração manual.

Projetado para ambientes industriais, possui proteção contra surtos, descargas eletrostáticas e interferências elétricas, operando em uma ampla faixa de temperatura de -40°C a +85°C.

Principais características

Conversão USB para RS485/RS422

Transmissão bidirecional de dados

Detecção automática de baud rate

Controle automático de direção RS485

Encaminhamento automático sem atraso

Suporte a até 128 dispositivos

Plug & Play

Alimentação via USB (sem fonte externa)

Proteção contra surtos e interferência

Estrutura compacta

Fácil instalação

Operação em temperatura industrial

Interface USB

Padrão: USB 2.0

1 × porta USB tipo A

Alimentação via USB

Sistemas operacionais suportados

Windows (98 / 2000 / XP / 2003 / 7 / 10)

Linux (v2.4 ou superior)

Mac OS (8 / 9)

Interface serial

Padrão: EIA RS485 / RS422

1 × porta RS485/RS422

Sinais

T+ (A+)

T- (B-)

R+

R-

GND

Conexão por borne industrial

Taxa de transmissão

300 bps até 230.400 bps

Distância de comunicação

Até 1.5 km (dependendo da taxa)

Distâncias menores para velocidades mais altas

Capacidade de rede

Até 128 nós (RS485/RS422)

Funcionalidades

Conversão transparente de dados

Detecção automática de baud rate

Controle automático de fluxo RS485

Comunicação estável sem configuração

Compatibilidade com sistemas existentes

Alimentação

Alimentação via USB

Consumo < 1 W

Proteções elétricas

Proteção contra surtos

Proteção contra descargas eletrostáticas

Circuito de proteção industrial integrado

Construção

Design compacto

Baixo peso

Fácil instalação em campo

Ambiente de operação

Temperatura: -40°C a +85°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Programação de CLPs e IHMs

Integração USB com redes RS485/RS422

Sistemas SCADA

Telemetria

Instrumentação industrial

Controle de acesso

Câmeras PTZ

Sistemas de automação

Especificações principais

Característica Descrição

Modelo CSE820A

Tipo Conversor USB para RS485/RS422

Portas 1 USB + 1 RS485/422

Velocidade até 230.400 bps

Distância até 1.5 km

Capacidade até 128 nós

Alimentação via USB

Consumo < 1 W

Temperatura -40 ~ +85 °C

Material Compacto
