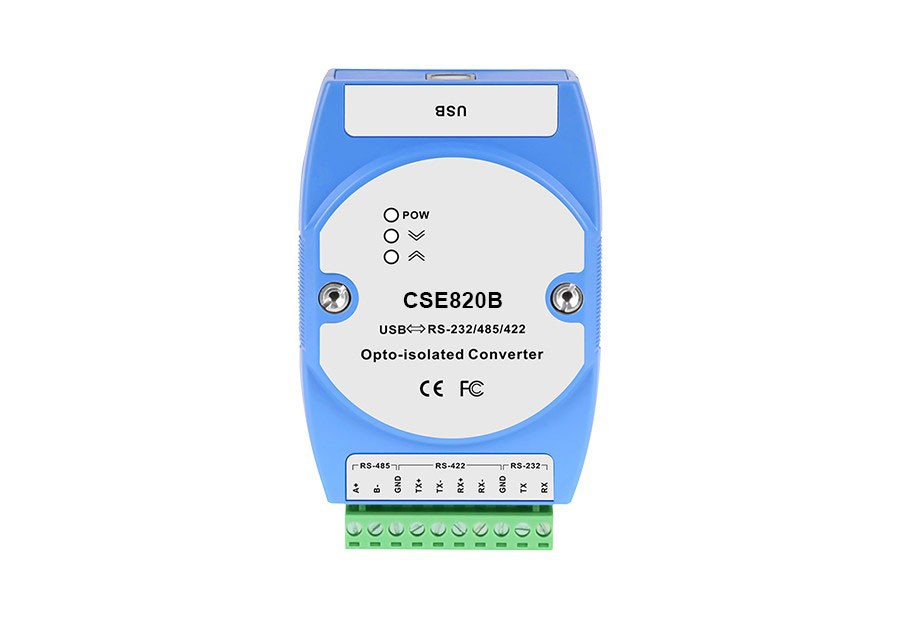

CSE820B

Conversor USB para RS232/RS485/RS422 industrial com detecção automática e alimentação via USB

Visão geral

O CSE820B é um conversor serial industrial versátil que realiza a conversão bidirecional entre USB e RS232/RS485/RS422, permitindo a integração de diferentes padrões de comunicação em um único equipamento.

O dispositivo dispensa fonte externa, sendo alimentado diretamente pela interface USB, facilitando a instalação em campo e reduzindo a complexidade da solução.

Conta com detecção automática de baud rate e controle automático de direção de dados em RS485, garantindo comunicação estável e sem necessidade de configuração manual.

Projetado para aplicações industriais, possui proteção contra surtos e descargas eletrostáticas, operando em ambientes severos com temperatura de -40°C a +85°C.

Principais características

Conversão USB para RS232 / RS485 / RS422

Transmissão bidirecional de dados

Detecção automática de baud rate

Controle automático de direção RS485

Encaminhamento automático sem atraso

Suporte a até 128 dispositivos (RS485/RS422)

Plug & Play

Alimentação via USB (sem fonte externa)

Proteção ESD até 15 kV

Proteção contra surtos até 600 W/ms

Estrutura industrial robusta

Montagem em trilho DIN

Operação em temperatura industrial

Interface USB

Padrão: USB 2.0

1 × porta USB tipo B

Alimentação via USB

Sistemas operacionais suportados

Windows (98 / 2000 / XP / 2003 / 7 / 10)

Linux (v2.4 ou superior)

Mac OS (8 / 9)

Interface serial

Padrão: EIA RS232, RS485 e RS422

1 × porta serial multi-interface

Sinais

RS232: TX, RX, GND

RS485: A+, B-

RS422: TX+, RX+, TX-, RX-

Conexão por borne industrial

Taxa de transmissão

300 bps até 230.400 bps

Distância de comunicação

RS232: até 15 metros

RS485/RS422: até 1.5 km

Distâncias menores para velocidades mais altas

Capacidade de rede

RS485/RS422: até 128 nós

RS232: ponto a ponto

Funcionalidades

Conversão transparente de dados

Auto detecção de baud rate

Controle automático de fluxo RS485

Compatibilidade com sistemas existentes

Comunicação estável em ambientes industriais

Alimentação

Alimentação via USB

Consumo < 2 W

Proteções elétricas

Proteção ESD: até 15 kV

Proteção contra surtos: até 600 W/ms

Construção industrial

Montagem em trilho DIN 35 mm

Design robusto

Dissipação térmica sem ventilador

Ambiente de operação

Temperatura: -40°C a +85°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Programação de CLPs e IHMs

Integração USB com redes RS232/RS485/RS422

Sistemas SCADA

Telemetria

Instrumentação industrial

Automação industrial

Controle de acesso

Câmeras PTZ

Sistemas de estacionamento

Especificações principais

Característica Descrição

Modelo CSE820B

Tipo Conversor USB para RS232/RS485/RS422

Portas 1 USB + 1 serial multi-interface

Velocidade até 230.400 bps

Distância até 1.5 km

Capacidade até 128 nós

Alimentação via USB

Consumo < 2 W

Montagem Trilho DIN

Temperatura -40 ~ +85 °C
