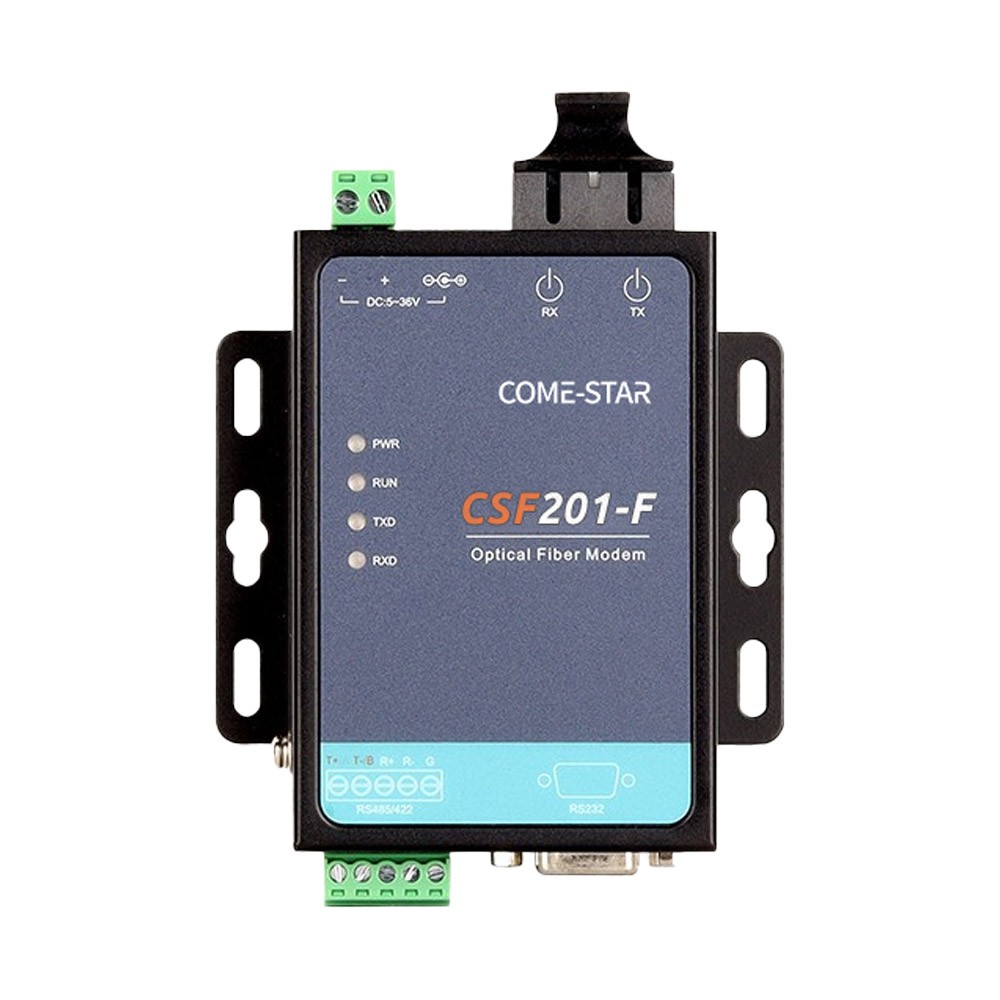

CSF201

Conversor de mídia serial industrial RS232/RS485/RS422 para fibra óptica

Visão geral

O CSF201 é um conversor de mídia industrial desenvolvido para transmissão de dados seriais em longa distância através de fibra óptica.

O equipamento realiza a conversão entre:

1 porta RS232 / RS485 / RS422

1 porta de fibra óptica

Permitindo a comunicação entre dispositivos seriais em distâncias de até 100 km, dependendo do tipo de fibra e módulo óptico utilizado.

A utilização de fibra óptica elimina problemas comuns em redes industriais, como:

Interferência eletromagnética

Loop de terra

Surtos elétricos

Descargas atmosféricas

O equipamento possui transmissão transparente com detecção automática de baud rate, além de controle automático de direção de dados em RS485.

Projetado com componentes de grau industrial, opera na faixa de temperatura de -40°C a +85°C, garantindo alta confiabilidade em ambientes severos.

Principais características

Conversão RS232 / RS485 / RS422 para fibra óptica

Transmissão de longa distância (até 100 km)

Comunicação bidirecional transparente

Detecção automática de baud rate

Controle automático de direção RS485

Suporte a até 128 dispositivos

Alta imunidade a interferência eletromagnética

Proteção contra surtos e descargas elétricas

Plug & Play

Montagem em parede

Operação em temperatura industrial

Interface serial

Padrão: EIA RS232, RS485 e RS422

1 × porta serial

Conexões

RS232: conector DB9 fêmea

RS485/RS422: borne industrial

Sinais

RS232: TX, RX, GND

RS485/RS422: T+/A, T-/B, R+, R-, GND

Interface de fibra óptica

1 × porta de fibra óptica

Conectores: ST / SC / FC (dependendo do modelo)

Distâncias suportadas

Multimodo: até 2 km

Monomodo: até 20 km

Opções: 40 / 60 / 80 / 100 km

Comprimento de onda

Multimodo: 850 / 1310 nm

Monomodo: 1310 / 1550 nm

Taxa de transmissão

300 bps até 115.200 bps

Capacidade de rede

RS485: até 128 nós

Funcionalidades

Conversão transparente de dados

Comunicação ponto a ponto ou multiponto

Controle automático de fluxo RS485

Alta estabilidade em longas distâncias

Compatibilidade com sistemas existentes

Alimentação

Entrada DC 5 ~ 36 V

Proteção contra inversão de polaridade

Consumo < 0.3 W

Construção industrial

Carcaça metálica

Proteção IP40

Montagem em parede

Alta resistência para ambientes industriais

Normas e proteção

IEC 61000-4-2 (ESD): até ±15 kV

IEC 61000-4-5 (Surge): até ±2 kV

IEC 61000-4-4 (EFT): até ±4 kV

Ambiente de operação

Temperatura: -40°C a +85°C

Armazenamento: -40°C a +85°C

Umidade: 5% a 95% sem condensação

Aplicações

Indicado para:

Telemetria de longa distância

Sistemas SCADA

Saneamento (poços, reservatórios, elevatórias)

Energia e utilidades

Automação industrial

Sistemas de acesso e bilhetagem

Monitoramento remoto

Integração de dispositivos seriais via fibra

Especificações principais

Característica Descrição

Modelo CSF201

Tipo Conversor serial para fibra óptica

Portas 1 serial + 1 fibra

Protocolos RS232 / RS485 / RS422

Velocidade até 115.200 bps

Distância até 100 km

Capacidade até 128 nós

Alimentação DC 5~36V

Consumo < 0.3 W

Montagem Parede

Proteção IP40

Temperatura -40 ~ +85 °C
