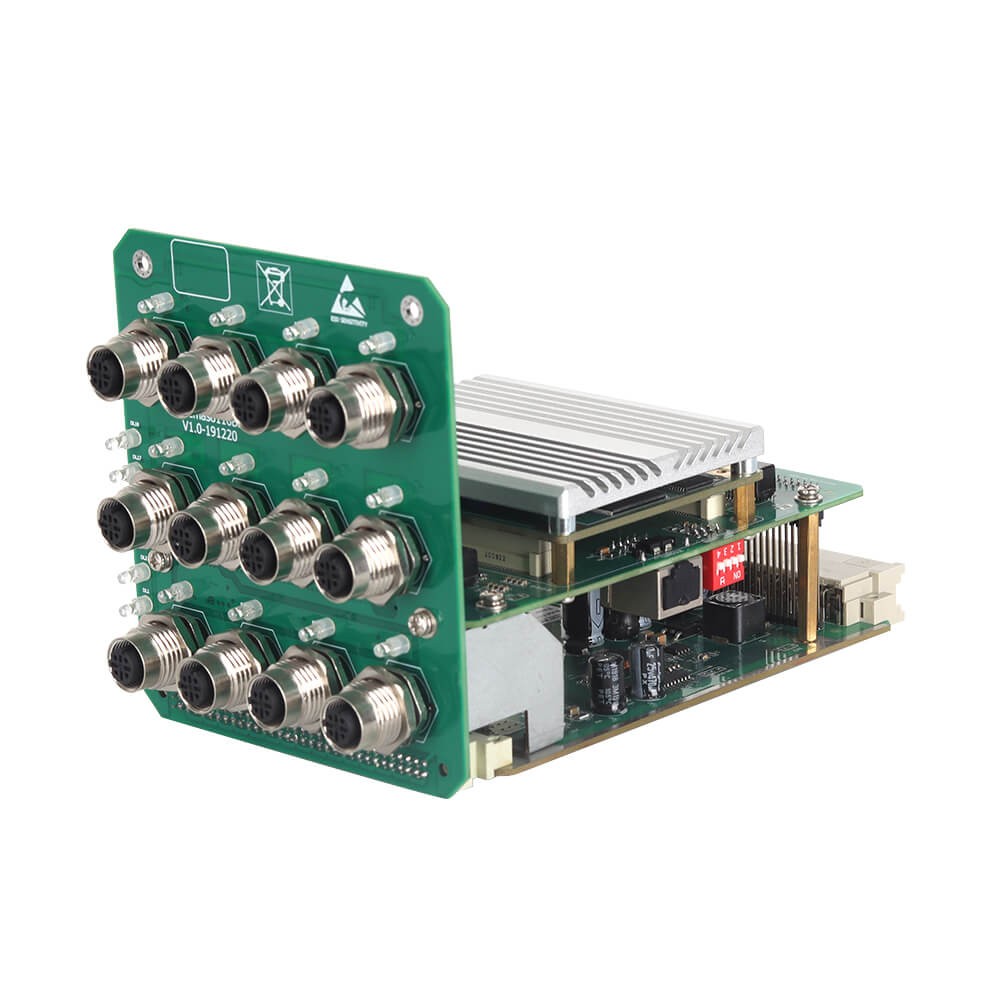

CTS8116BP – Switch Ethernet industrial Layer 3 gerenciável com 16 portas, bypass e conectores M12 para aplicações embarcadas

CTS8116BP – Switch Ethernet industrial Layer 3 gerenciável com 16 portas, bypass e conectores M12 para aplicações embarcadas

CTS8116BP – Switch Ethernet industrial Layer 3 gerenciável com 16 portas, bypass e conectores M12 para aplicações embarcadas

Switch Ethernet industrial modular com roteamento, bypass e alta confiabilidade para transporte e sistemas críticos

Visão geral

O CTS8116BP é um switch Ethernet industrial Layer 3 gerenciável, desenvolvido para aplicações embarcadas que exigem alta confiabilidade, roteamento avançado, redundância de rede e operação estável em ambientes com vibração, impacto e condições severas.

O equipamento possui 16 portas Fast Ethernet, sendo:

12 portas com conectores M12 industriais

4 portas adicionais via conector backplane

Os conectores M12 atendem aos padrões utilizados em transporte ferroviário, veículos industriais, mineração, energia e sistemas móveis, garantindo conexões firmes e seguras.

O switch possui duas funções bypass, permitindo que a comunicação continue ativa mesmo em caso de falha de alimentação, evitando interrupções na rede.

Por ser um switch Layer 3, suporta roteamento estático e dinâmico, incluindo RIP, OSPF e VRRP, permitindo segmentação de rede e comunicação entre diferentes sub-redes industriais.

Projetado para instalação embutida / modular, utiliza componentes industriais, arquitetura store-and-forward e operação na faixa de −40 °C a +70 °C, garantindo funcionamento confiável em ambientes severos.

Principais características

16 portas 10/100 Mbps

12 portas M12 industriais

4 portas via backplane

Switch Layer 3 gerenciável

Roteamento estático

RIP v1 / v2

OSPF

VRRP

Função Bypass dupla

MW-Ring / ERPS / EAPS / MSTP / STP / RSTP / MRP

VLAN 802.1Q

QoS

ACL

LACP

IGMP / PIM / multicast

DHCP Server / Relay / Snooping

SNMP v1 / v2c / v3

RMON

802.1X

WEB / CLI / SNMP / TELNET / SSH

Alimentação DC24V

Operação −40 °C a +70 °C

Função Bypass

O switch possui dois grupos de bypass, garantindo continuidade da comunicação em caso de falha de energia.

bypass grupo 1 → porta 1 e 2

bypass grupo 2 → porta 3 e 4

Indicado para:

transporte ferroviário

sistemas embarcados

redes críticas

automação de segurança

veículos industriais

Recursos Layer 3

roteamento estático

RIP v1 / v2

OSPF

VRRP

DHCP Server

DHCP Relay

DHCP Snooping

PIM multicast

IGMP v1 / v2 / v3

Permite integração entre diferentes redes industriais.

Recursos de rede

VLAN por porta / MAC / protocolo / subnet

agregação LACP

controle de broadcast storm

IGMP Snooping

LLDP

ERPS / MW-Ring / MSTP / STP / RSTP / MRP

QoS priorização de tráfego

ACL controle de acesso

autenticação 802.1X

SNMP gerenciamento remoto

RMON monitoramento

port mirroring

logs e alarmes

detecção de loop

upgrade online

upload / download de configuração

Permite redes industriais com alta disponibilidade, segurança e desempenho.

Interfaces

12 × portas 10/100Base-T M12

4 × portas via backplane

1 × porta console

LEDs de status:

alimentação

operação

link / atividade

Alimentação

DC 24 V

Consumo típico:

< 10 W

Conector industrial Harting / backplane.

Características mecânicas

Instalação modular / embutida

Gabinete industrial compacto

Alta resistência a vibração

Conectores M12 industriais

Dissipação térmica passiva

Dimensões aproximadas:

157 × 104 × 116,5 mm

Peso aproximado:

≈ 0,65 kg

Condições ambientais

Operação: −40 °C a +70 °C

Armazenamento: −40 °C a +85 °C

Umidade: 5% a 95% sem condensação

Proteções industriais:

EMC

ESD

EFT

Surge

Aplicações

Transporte ferroviário

Sistemas embarcados

Energia

Mineração

Automação industrial

Transporte inteligente

Cidades inteligentes

Indústria 4.0

Redes críticas

Sistemas redundantes

Veículos industriais
